Việc chế tạo hoặc lắp đặt lại xe điện 4 bánh (xe máy điện 4 bánh, xe golf, xe công nghiệp nhỏ) đòi hỏi hiểu biết sâu về hệ thống cầu và bánh xe. Bài viết này tập trung phân tích chuyên sâu về bánh xe chế ô tô điện, cụ thể là các thành phần cầu trước và cầu sau, giúp người tự chế có cái nhìn kỹ thuật để lựa chọn, lắp đặt an toàn và hiệu quả. Chúng ta sẽ đi vào từng chi tiết: từ cấu tạo, loại cầu, lựa chọn động cơ đến các lưu ý kỹ thuật quan trọng.
Có thể bạn quan tâm: Bàn Làm Việc Trên Xe Ô Tô: Đánh Giá Chi Tiết & Hướng Dẫn Lựa Chọn
Có thể bạn quan tâm: Nghề Buôn Xe Ô Tô Cũ Năm 2026: Cơ Hội Và Thách Thức Trong Thời Trầm Lắng
Bảng Thông Số Kỹ Thuật Tóm Tắt Các Loại Cầu & Bánh Xe Chế Phổ Biến
| Loại Cầu | Kích Thước Chiều Rộng (cm) | Loại Phanh | Động Cơ Điện Đi Kèm | Ứng Dụng Chính | Ghi Chú |
|---|---|---|---|---|---|
| Cầu trước đơn giản (không phanh) | 60-100 | Không có | Không có | Xe đẩy, xe chở hàng nhẹ, xe thể thao đô thị | Thường dùng cho xe có phanh đĩa đơn lẻ gắn trực tiếp vào bánh |
| Cầu trước có phanh guốc/đĩa | 70-110 | Guốc hoặc đĩa | Không có | Xe gia đình, xe du lịch nhỏ, xe công nghiệp | Yêu cầu hệ thống thủy lực hoặc cơ khí phanh phối hợp |
| Cầu sau với động cơ có hộp giảm tốc | 80-120 | Có thể có phanh | 500W – 2000W, có hộp giảm | Xe tải nhỏ, xe lên dốc, xe chở hàng | Hộp giảm tăng momen xoắn, phù hợp tải trọng lớn |
| Cầu sau với động cơ không hộp giảm | 80-120 | Tùy chọn | 500W – 1500W, trực tiếp | Xe đô thị, xe golf, xe thể thao nhẹ | Động cơ gắn trực tiếp, tiết kiệm không gian, ít bảo trì |
Bảng này tổng hợp các thông số kỹ thuật cốt lõi giúp bạn định hình nhu cầu lựa chọn. Cần lưu ý rằng đây chỉ là các phạm trù phổ biến, kích thước và công suất động cơ có thể tùy chỉnh theo yêu cầu chế tạo.
Có thể bạn quan tâm: Bí Bo Bo Bo Tôi Lái Xe Ô Tô: Nguyên Nhân Và Cách Xử Lý Chi Tiết
Tổng Quan Về Hệ Thống Bánh Xe Chế Cho Ô Tô Điện Tự Chế
Hệ thống bánh xe chế (hay còn gọi là hệ thống cầu) là thành phần cơ học quan trọng nhất, trực tiếp kết nối thân xe với mặt đường. Trong xe điện 4 bánh tự chế, hệ thống này phải đảm nhận ba chức năng chính: chịu tải trọng, truyền lực lái và truyền lực động cơ (nếu là cầu sau dẫn động). Khác với xe hơi thông thường, xe điện tự chế thường dùng cầu đơn giản, không có cấu trúc phức tạp như khung xe con, do đó việc lựa chọn cầu phù hợp là bước then chốt quyết định độ bám đường, độ ổn định và an toàn.
Hai thành phần chính cần quan tâm là cầu trước (hệ thống lái) và cầu sau (hệ thống dẫn động). Cầu trước thường không có động cơ, chuyên về chịu lực và chuyển hướng. Cầu sau là nơi đặt động cơ điện, truyền lực ra bánh. Sự kết hợp giữa loại cầu, kích thước bánh và công suất động cơ sẽ quyết định phạm vi ứng dụng của chiếc xe: từ xe đẩy nhẹ đến xe tải 500kg.
Có thể bạn quan tâm: Hướng Dẫn Đăng Ký Xe Ô Tô Lần Đầu 2026: Quy Trình Và Lệ Phí Chi Tiết
Phân Tích Chi Tiết Cầu Trước – Hệ Thống Lái & Chịu Lực
Cầu trước trên xe điện 4 bánh tự chế chủ yếu là cầu đơn, không động cơ. Nhiệm vụ của nó là định hướng xe và chịu một phần tải trọng. Có hai loại chính:
- Cầu trước đơn giản (không tích hợp phanh): Đây là loại cơ bản nhất, thường có cấu tạo thước lái đơn, nhíp lái đơn hoặc hệ thống lái bằng thanh rẽ. Ưu điểm là giá thành thấp, dễ lắp ráp và bảo trì. Tuy nhiên, phần phanh phải được lắp đặt riêng, thường là phanh đĩa gắn trực tiếp vào moay-ơ bánh xe. Loại này phù hợp với xe có trọng lượng nhẹ, tốc độ trung bình (dưới 40km/h), và không thường xuyên phanh gấp.
- Cầu trước có tích hợp phanh (phanh guốc hoặc đĩa): Cầu được thiết kế sẵn với điểm gắn phanh, thường là phanh cơ (guốc) hoặc phanh thủy lực (đĩa). Ưu điểm là an toàn hơn, lực phanh phân bổ đều, và bảo trì dễ dàng hơn vì hệ thống phanh được tích hợp. Loại này bắt buộc phải có hệ thống trục lái và thùng láy phù hợp để truyền lực từ vô lăng đến cầu.
Khi lựa chọn cầu trước, bạn cần xác định:
- Chiều rộng cầu (Wheel Track): Ảnh hưởng trực tiếp đến độ ổn định khi vào cua. Cầu rộng hơn (từ 100cm trở lên) giúp xe ít bị lật hơn nhưng cần không gian rộng để quay.
- Góc xoay lái tối đa: Xác định bán kính vòng quay nhỏ nhất của xe. Xe golf, xe trong nhà kho cần góc lái lớn.
- Khả năng chịu tải: Cầu phải chịu được tổng tải trọng của xe (kể cả người và hàng) nhân với hệ số an toàn (thường 1.5-2.0).
Cầu Sau – Trái Tim Của Xe Điện Tự Chế
Đây là phần phức tạp và quan trọng nhất. Cầu sau trên xe điện 4 bánh tự chế là nơi đặt động cơ điện và hộp giảm tốc (nếu có). Sự lựa chọn ở đây quyết định sức mạnh, khả năng leo dốc và độ bền của xe.
1. Động Cơ Điện: Công Suất & Loại Truyền Động
- Phạm vi công suất phổ biến: Từ 500W cho xe nhẹ (xe đẩy, xe trong siêu thị) đến 2000W cho xe tải nhỏ, xe lên dốc. Công suất càng lớn, lực kéo và tốc độ đỉnh càng cao, nhưng cũng tiêu thụ điện năng nhiều hơn.
- Loại động cơ: Thường dùng động cơ không quay (Brushless DC) vì độ bền cao, ít bảo trì, hiệu suất tốt.
- Truyền động trực tiếp vs Có hộp giảm tốc:
- Truyền động trực tiếp: Động cơ gắn trực tiếp vào moay-ơ bánh. Ưu điểm: cấu trúc đơn giản, ít chi tiết, ít hao mòn, vận hành êm. Nhược điểm: momen xoắn thấp ở tốc độ thấp, không phù hợp tải nặng hay leo dốc.
- Có hộp giảm tốc: Động cơ kết hợp với hộp giảm (thường là hộp giảm bánh răng). Ưu điểm: tăng momen xoắn đáng kể tại bánh xe, giúp xe có lực kéo mạnh, chuyên thích hợp cho xe tải, xe chở hàng, hoặc địa hình dốc. Nhược điểm: cấu trúc phức tạp hơn, cần bảo dưỡng dầu giảm định kỳ, có thể gây ồn.

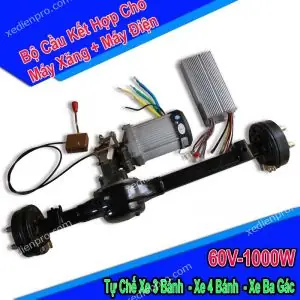

2. Cầu Sau Tích Hợp
Cầu sau được bán theo bộ hoàn chỉnh, bao gồm: hộp giảm (nếu có), moay-ơ bánh, nhíp/phụ kiện giảm xóc và bánh xe. Khi mua, bạn cần xác định:
- Chiều rộng cầu sau: Phải phù hợp với thân xe và hệ thống treo phía sau.
- Đường kính moay-ơ bánh: Quyết định kích thước bánh xe có thể lắp.
- Độ dài trục moay-ơ (Wheelbase): Khoảng cách giữa hai bánh sau. Ảnh hưởng đến không gian lắp đặt và cân bằng xe.
- Điểm gắn động cơ: Một số cầu được thiết kế sẵn khung gắn động cơ, một số khác cần tự chế khung phụ.
Lựa chọn cốt lõi: Nếu bạn chế xe để chở hàng nặng, lên dốc thường xuyên, hoặc kéo rơ-mooc, hãy ưu tiên cầu sau có hộp giảm tốc và động cơ công suất từ 1000W trở lên. Ngược lại, với xe đô thị, xe golf, xe phục vụ trong nhà, cầu sau truyền động trực tiếp với động cơ 500W-800W là đủ và tiết kiệm điện năng hơn.
Hệ Thống Phanh – Yếu Tố Sống Còn An Toàn
Hệ thống phanh trên xe điện tự chế thường có 2 loại:
- Phanh cơ (guốc): Dùng dây cáp truyền lực từ bàn đạp hoặc tay lái. Đơn giản, giá rẻ, nhưng lực phanh không ổn định, hao mòn dây cáp theo thời gian. Thường dùng cho cầu trước không tích hợp phanh.
- Phanh thủy lực (đĩa): Dùng xi lanh chính và piston truyền lực qua dầu thủy lực. Lực phanh mạnh, ổn định, tự điều chỉnh. Bắt buộc phải có hệ thống phanh thủy lực (bơm, xi lanh, van, ống dẫn) và phanh đĩa gắn vào cầu có điểm lắp sẵn.
Lời khuyên quan trọng: Luôn lắp đặt phanh đĩa thủy lực cho cả cầu trước và cầu sau nếu xe có tốc độ thiết kế trên 25km/h hoặc tải trọng trên 200kg. Độ an toàn sẽ tăng lên rõ rệt. Đối với cầu sau có động cơ, bạn có thể dùng phanh đĩa đơn lẻ hoặc tận dụng hiệu ứng phanh phụ (regenerative braking) nếu bộ điều tốc (controller) hỗ trợ, nhưng vẫn cần phanh cơ khí dự phòng.
Hệ Thống Lái Và Liên Kết Cơ Khí
Với cầu trước đơn, hệ thống lái thường đơn giản:
- Vô lăng: Có thể dùng vô lăng ô tô mini hoặc tự chế.
- Củ lái (Steering Column): Truyền xoay từ vô lăng xuống.
- Thước lái (Tie Rod) & Tay lái (Steering Knuckle): Chuyển chuyển động xoay thành chuyển động ngang, làm bánh xe rẽ.
- Hệ thống lái đơn giản (Rack and Pinion hoặc Pitman Arm): Tùy theo thiết kế cầu.
Khi lắp, cần đảm bảo độ chơi lái (steering play) ở mức tối thiểu (dưới 5mm tại bánh xe) để đảm bảo độ chính xác và an toàn. Lỗi thường gặp là bánh xe chế không có điểm gắn thước lái chuẩn, cần phải gia công hoặc chọn loại cầu có tích hợp sẵn.
Ưu Điểm & Nhược Điểm Của Các Giải Pháp Bánh Xe Chế
| Giải Pháp | Ưu Điểm | Nhược Điểm | Phù Hợp Với |
|---|---|---|---|
| Cầu trước đơn, cầu sau truyền trực tiếp | Rẻ, nhẹ, ồn thấp, bảo trì ít | Lực kéo yếu, leo dốc kém, không phù hợp tải nặng | Xe đô thị, xe golf, xe trong nhà xưởng |
| Cầu trước có phanh, cầu sau có hộp giảm | Lực kéo mạnh, leo dốc tốt, an toàn Cao | Nặng, ồn hơn, cần bảo dưỡng dầu giảm, giá cao | Xe tải nhỏ (500kg), xe chở hàng, xe địa hình công nghiệp nhẹ |
| Tự chế hoàn toàn từ khung | Tối ưu không gian, tùy chỉnh cao | Đòi hỏi kỹ năng gia công cao, khó đảm bảo độ chính xác | Kỹ thuật viên có kinh nghiệm, dự án đặc biệt |
So Sánh Với Xe Hơi Thương Mại: Điều Gì Khác Biệt?
Nhiều người mới làm xe điện tự chế thắc mắc tại sao không dùng cầu từ xe hơi cũ. Câu trả lời:
- Khối lượng: Cầu xe hơi (đặc biệt là cầu độc lập) rất nặng, làm tăng trọng lượng xe, tiêu thụ điện năng nhiều hơn.
- Kích thước: Cầu xe hơi thường rộng và dài, khó lắp vào khung xe 4 bánh có kích thước nhỏ.
- Chi phí & Độ phức tạp: Cầu xe hơi đi kèm hệ thống phức tạp (phanh thủy lực, định vị, cảm biến ABS), không cần thiết và rất tốn kém cho xe tự chế.
- Phù hợp nhất: Các loại cầu chế (cầu xe máy, cầu xe 3 bánh, cầu xe golf) được thiết kế sẵn cho khối lượng và công suất xe điện nhỏ, tối ưu về giá cả và dễ lắp ráp.
Ai Nên Chọn Giải Pháp Nào? Lời Khuyên Chuyên Gia
- Người mới bắt đầu, làm xe đô thị chở 1-2 người: Chọn bộ combo cầu trước đơn + cầu sau truyền động trực tiếp, động cơ 800W. Đây là giải pháp dễ lắp, ít hỏng hóc, phù hợp nhu cầu di chuyển trong khuôn viên.
- Người cần xe tải nhỏ chở hàng 300-500kg, lên dốc: Bắt buộc phải chọn cầu sau có hộp giảm tốc và động cơ từ 1200W trở lên. Cần tính toán kỹ tỷ số giảm tốc: Tỷ số càng cao (ví dụ 1:10), lực kéo ở tốc độ thấp càng lớn nhưng tốc độ tối đa giảm. Cân đối theo nhu cầu.
- Người chế xe chạy đường đèo, địa hình: Ngoài cầu sau có hộp giảm, cần chọn bánh xe có lốp địa hình sâu, và hệ thống treo (nhíp) có độ cứng phù hợp để giảm xóc. Có thể nâng cấp thêm cầu trước có phanh đĩa.
Mức Tiêu Hao Nhiên Liệu (Điện Năng) & Chi Phí Bảo Trì
Với xe điện, “tiêu hao nhiên liệu” là điện năng (Wh/km). Bánh xe chế ảnh hưởng rõ rệt:
- Cầu sau truyền trực tiếp: Hiệu suất truyền động cao (trên 90%), ít tổn hao năng lượng, nên điện năng tiêu thụ thấp hơn.
- Cầu sau có hộp giảm: Có hiệu suất thấp hơn (70-85%) do ma sát trong bánh răng, làm tăng mức tiêu thụ điện năng. Tuy nhiên, nó giúp động cơ hoạt động ở vùng momen xoắn tối ưu hơn, có thể bù đắp một phần tổn hao.
- Chi phí bảo trì: Cầu đơn giản gần như không cần bảo trì. Cầu có hộp giảm cần thay dầu giảm định kỳ (sau 500-1000km lần đầu, sau đó 2000-3000km/lần) và kiểm tra độ mòn bánh răng. Phanh đĩa cần thay đếm và kiểm tra má phanh định kỳ.
Tóm lại: Nếu bạn ưu tiên tiết kiệm điện năng và ít bảo trì, chọn cầu truyền trực tiếp. Nếu bạn ưu tiên lực kéo và khả năng leo dốc, chấp nhận chi phí điện năng và bảo trì cao hơn từ cầu có hộp giảm.
Câu Hỏi Thường Gặp (FAQ)
Q1: Tôi có thể dùng cầu trước xe máy phổ thông để chế xe điện 4 bánh không?
A1: Có thể, nhưng cần đảm bảo cầu đó có điểm gắn thước lái và đủ khả năng chịu tải cho tổng trọng lượng xe của bạn. Cầu xe máy thường nhỏ (dưới 70cm), phù hợp với xe 3 bánh hoặc xe 4 bánh thu nhỏ. Với xe 4 bánh rộng 100cm trở lên, bạn cần tìm cầu chế chuyên dụng cho xe 4 bánh.
Q2: Khi chọn bánh xe (lốp), cần lưu ý gì ngoài kích thước cầu?
A2: Cần chú ý chỉ số tải trọng (Load Index) và công suất tối đa (Speed Rating) của lốp. Lốp xe điện thường dùng loại lốp chống đâm thủng (solid tire) hoặc lốp hút (pneumatic) có độ dày thành cao. Lốp chống đâm thừng bền, không sa nổ, nhưng ít bám đường hơn. Lốp hút bám đường tốt, êm, nhưng dễ bị đâm thủng. Với xe tải, chọn lốp có chỉ số tải cao.
Q3: Làm thế nào để kiểm tra xem cầu sau tôi mua có phải là loại có hộp giảm tốc không?
A3: Quan sát trực tiếp: Cầu có hộp giảm sẽ có một hộp kim loại hình trụ hoặc hình hộp gắn liền với moay-ơ bánh, nơi đầu ra truyền động. Trong hộp đó có bánh răng. Cầu truyền trực tiếp sẽ không có hộp đó, động cơ gắn trực tiếp vào moay-ơ. Ngoài ra, hỏi người bán về tỷ số giảm tốc (ví dụ 1:8, 1:10). Nếu họ không trả lời được, đó có thể là cầu trực tiếp.
Q4: Tôi nên mua cầu rời hay mua combo cả cầu + động cơ?
A4: Nên mua combo (cầu + động cơ + hộp giảm nếu có) từ một nhà cung cấp uy tín. Lý do: Động cơ và cầu được đối chiếu, cân đối về momen xoắn, đường kính moay-ơ, điểm gắn. Mua rời rất khó để đảm bảo sự tương thích hoàn hảo, dễ dẫn đến tình trạng động cơ quá mạnh làm gãy cầu, hoặc cầu quá yếu không truyền được lực động cơ.
Q5: Có cần lắp thêm hệ thống treo (nhíp) phụ cho cầu sau không?
A5: Bắt buộc. Hầu hết các bộ cầu chế đã có tích hợp sẵn nhíp lái hoặc nhíp giảm xóc. Tuy nhiên, với xe chở hàng nặng, bạn có thể cần gia cố hoặc lắp thêm nhép phụ để giảm tải trực tiếp lên cầu, tránh gãy gập. Luôn tuân thủ khuyến cáo tải trọng tối đa của nhà sản xuất cầu.
Kết Luận
Bánh xe chế ô tô điện không đơn thuần là mua một cái moay-ơ và lắp vào. Đó là một hệ thống cơ khí phức tạp, đòi hỏi sự hiểu biết về cơ học, động lực học và nhu cầu sử dụng thực tế. Sự lựa chọn giữa cầu truyền trực tiếp và cầu có hộp giảm tốc là quyết định sống còn, cân bằng giữa lực kéo, tiết kiệm điện năng và chi phí vận hành.
Trước khi mua, hãy tính toán kỹ tổng trọng lượng xe (kể cả hàng), địa hình hoạt động, và tốc độ mong muốn. Luôn ưu tiên an toàn bằng cách chọn hệ thống phanh đĩa thủy lực và đảm bảo cầu có hệ số an toàn chịu tải đủ. Cuối cùng, đừng ngại đầu tư vào một bộ cầu chất lượng từ nhà cung cấp uy tín, vì đó là thành phần quyết định độ bền và hiệu quả cảm quan của toàn bộ dự án xe điện tự chế của bạn. Để cập nhật thông tin chi tiết hơn về các loại cầu, bảng giá và kinh nghiệm lắp đặt thực tế, hãy tham khảo thêm tại peugeotninhbinh3s.vn, nơi chúng tôi chia sẻ kiến thức chuyên sâu về công nghệ và kỹ thuật ô tô.
