Khung xe ô tô đóng vai trò như “bộ khung xương sống” của cả chiếc xe, quyết định đến độ cứng, an toàn và khả năng chịu tải. Hiểu rõ các loại khung xe sẽ giúp bạn có cái nhìn sâu sắc hơn về chất lượng, độ bền và phong cách lái của từng dòng xe khi lựa chọn hoặc bảo dưỡng. Bài viết này sẽ phân tích toàn diện từng loại khung xe ô tô phổ biến, từ cấu trúc đến nguyên lý vận hành và ứng dụng thực tế.
Có thể bạn quan tâm: Các Loại Dầu Trên Xe Ô Tô: Tổng Hợp Chi Tiết Và Ứng Dụng
Có thể bạn quan tâm: Các Loại Cầu Nâng Xe Ô Tô & Cách Lựa Chọn Phù Hợp
Tóm tắt cốt lõi về các loại khung xe ô tô
Khung xe ô tô chịu trách nhiệm chính trong việc nâng đỡ toàn bộ hệ thống cơ khí, động cơ và cabin, đồng thời chịu các lực uốn, xoắn trong quá trình vận hành. Có bốn nhóm khung chính: khung dạng thang (ladder frame) cho xe tải và SUV địa hình; khung monocoque cho ô tô con phổ thông; khung space frame cho xe thể thao, sang trọng; và khung unibody hiện đại kết hợp ưu điểm. Mỗi loại có đặc điểm vật liệu, phương pháp chế tạo và mức độ an toàn riêng, ảnh hưởng trực tiếp đến trải nghiệm lái xe và chi phí sử dụng.
Có thể bạn quan tâm: Các Loại Bảo Hiểm Xe Ô Tô Ở Nhật Bạn Cần Nắm Vững
Phân Loại Khung Xe Ô Tô Theo Cấu Trúc

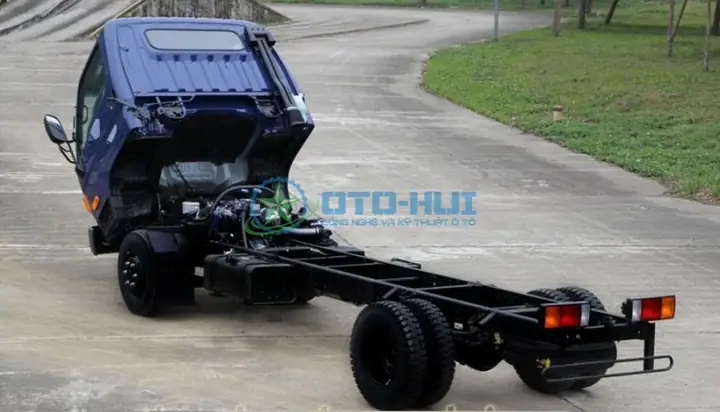

Khung Dạng Thang (Ladder Frame) – “Chiến mã” cho Xe Tải và SUV Cứng
Khung dạng thang là kiểu khung truyền thống nhất, cấu tạo từ hai dầm dọc song song liên kết với nhau bằng các dầm ngang, tạo thành hình thang như chiếc thang. Đây là thiết kế đơn giản, dễ sản xuất và chịu lực uốn cực tốt.
Cấu tạo chi tiết:
- Dầm dọc: Làm từ thép dập định hình, tiết diện thường là hình chữ I hoặc hình hộp, chiều dày từ 3 đến 7 mm. Các vị trí chịu momen uốn lớn (ví dụ: gần bánh xe, khu vực động cơ) sẽ được gia cố bằng đinh tán hoặc tấm đệm.
- Dầm ngang: Nối giữa hai dầm dọc bằng bulông kẹp chặt hoặc hàn. Dầm ngang thường mỏng hơn dầm dọc để tăng khả năng chống xoắn cho toàn bộ khung.
- Mối nối: Hạn chế hàn để tránh làm giảm độ bền vật liệu, thường dùng bulông hoặc đinh tán. Các điểm gắn với cụm như động cơ, hộp số, bệ đỡ nhíp được tán đinh hoặc hàn bấm chắc chắn.
Ưu điểm:
- Chịu lực uốn và xoắn vượt trội, phù hợp với tải trọng lớn.
- Dễ sửa chữa, thay thế từng phần sau tai nạn.
- Chi phí sản xuất thấp, phụ tùng dễ thay thế.
Nhược điểm:
- Trọng lượng bản thân cao, làm tăng mức tiêu hao nhiên liệu.
- Độ cứng xoắn thấp hơn khung liền, ảnh hưởng đến độ ổn định khi vào cua tốc độ cao.
- Không tận dụng được không gian cabin tối ưu.
Ứng dụng thực tế: Xe tải hạng nặng, xe chuyên dụng (xe cứu hộ, xe bán hàng rong), SUV địa hình cứng (Toyota Land Cruiser, Ford Everest đời cũ), và xe bus kiểu cũ.
Khung Dạng Monocoque – “Vỏ Bọc Chịu Lực” cho Ô Tô Con
Monocoque (viết tắt của “monocoque construction”) là thiết kế mà vỏ xe (thân xe) đóng vai trò chịu lực chính, thay vì có khung riêng biệt. Các panel thép hàn liền nhau tạo thành một khối cứng, phân bổ lực tải đều trên toàn bộ thân xe.
Nguyên lý hoạt động:
- Vỏ xe được chế tạo từ các tấm thép đúc ép hoặc dập định hình, hàn lại thành một khối liền.
- Các cột A, B, C, sàn xe, trần xe cùng tạo thành một “cabin an toàn” có khả năng chịu va chạm.
- Động cơ, hộp số, hệ thống treo được lắp trực tiếp lên vỏ.
Ưu điểm:
- Trọng lượng nhẹ hơn khung dạng thang, giúp tiết kiệm nhiên liệu.
- Độ cứng xoắn và uốn cao, cải thiện độ ổn định, êm ái và an toàn.
- Tối ưu không gian nội thất, sàn xe phẳng hơn.
- Dễ kiểm soát va chạm, phân tán lực tốt.
Nhược điểm:
- Chi phí sản xuất ban đầu cao do công nghệ hàn phức tạp.
- Khó sửa chữa sau va chạm nghiêm trọng, thường phải thay toàn bộ panel.
- Không phù hợp với tải trọng quá lớn.
Ứng dụng thực tế: Hầu hết ô tô con hiện đại (sedan, hatchback, crossover) như Toyota Corolla, Honda Civic, Mazda3, Peugeot 3008.
Khung Dạng Space Frame – “Khung Dàn” Siêu Nhẹ cho Xe Thể Thao
Space frame là khung được làm từ các thanh kim loại (thường là nhôm hoặc thép hợp kim) hàn thành một khung lưới dạng lập phương hoặc tam giác. Các panel thân xe sau đó được lắp lên khung này, nhưng không chịu lực chính.
Đặc điểm nổi bật:
- Sử dụng nguyên lý tam giác bền vững: các thanh khung chỉ chịu lực kéo hoặc đẩy, tạo độ cứng cực cao với trọng lượng thấp.
- Thường dùng vật liệu nhôm để giảm weight.
- Panel thân xe chỉ có chức năng bao kín, không tham gia chịu lực.
Ưu điểm:
- Trọng lượng cực nhẹ so với độ cứng, tối ưu hiệu suất.
- Dễ điều chỉnh độ cứng theo từng vùng.
- Dễ sửa chữa từng thanh khung bị hỏng.
Nhược điểm:
- Chi phí sản xuất rất cao.
- Yêu cầu kỹ thuật hàn và gia công chính xác.
- Khó bảo dưỡng, sửa chữa tại gara thông thường.
Ứng dụng thực tế: Xe thể thao, siêu xe (Audi R8, Ferrari 488), một số mẫu xe sang như Mercedes-Benz S-Class (một số đời).
Khung Dạng Unibody – Sự Kết Hợp Hoàn Hảo giữa Monocoque và Khung Rời
Unibody (thường gọi là “khung-vỏ liên hợp”) là sự phát triển của monocoque, trong đó vỏ xe vừa chịu lực vừa có các thanh khung cứng được hàn vào bên trong, đặc biệt ở khu vực có tải trọng lớn (điểm lắp động cơ, hạ tạc).
Cấu trúc đặc trưng:
- Vỏ xe chính vẫn là cấu trúc chịu lực.
- Các thanh khung phụ (subframe) được hàn hoặc bu lông vào vỏ để phân bổ lực tại các điểm nóng.
- Sử dụng thép cao cường ở những vùng cần gia cố.
Ưu điểm:
- Cân bằng giữa độ cứng, trọng lượng và chi phí.
- Độ an toàn va chạm cao, dễ kiểm soát.
- Tối ưu không gian và trọng lượng.
- Phù hợp với sản xuất hàng loạt.
Nhược điểm:
- Vẫn khó sửa chữa sau va chạm nặng.
- Không chịu được tải trọng quá lớn như khung dạng thang.
Ứng dụng thực tế: Hầu hết ô tô con, SUV, và xe bán tải hiện đại (Ford Ranger, Toyota Hilux đời mới, Honda CR-V, Peugeot 5008).
Khung Dạng Backbone – Khung Xương Sống Trung Tâm
Khung backbone có một thanh dọc chính dày ở giữa xe, từ mũi đến đuôi, các dầm ngang nối vào thanh dọc này. Thiết kế này tương tự như xương sống của động vật.
Đặc điểm:
- Thanh dọc chịu lực chính, các dầm ngang chỉ đóng vai trò phân bổ tải.
- Độ cứng tốt nhưng chi phí sản xuất cao.
- Khó thiết kế khoang hành khách rộng vì thanh dọc chiếm không gian giữa.
Ứng dụng thực tế: Xe thể thao như De Tomaso Pantera, một số mẫu xe off-road cũ như Mercedes-Benz G-Class đời đầu.
Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Các Ký Hiệu Trên Bảng Điều Khiển Xe Ô Tô
Vật Liệu Chế Tạo Khung Xe Ô Tô Hiện Đại
Thép Cao Cường (HSS – High Strength Steel)
- Ưu điểm: Chi phí hợp lý, độ bền cơ học cao, dễ hàn và gia công.
- Ứng dụng: Phổ biến nhất trong khung unibody và khung dạng thang. Các loại thép cao cường (tỷ lệ cacbon cao) được dùng ở vùng cần cứng, thép mềm ở vùng hấp thụ năng lượng va chạm.
Nhôm và Hợp Kim Nhôm
- Ưu điểm: Nhẹ hơn thép 30-40%, khả năng chống ăn mòn tốt.
- Nhược điểm: Chi phí cao, khó hàn, đòi hỏi kỹ thuật chế tạo tiên tiến (hàn laser, thổi khí).
- Ứng dụng: Khung space frame, các subframe, và một số khung unibody cao cấp.
Vật Liệu Composite (CFRP, GFRP)
- Ưu điểm: Siêu nhẹ, cực cứng, không ăn mòn.
- Nhược điểm: Rất đắt, khó sửa chữa, sản xuất phức tạp.
- Ứng dụng: Chỉ dùng trên xe đua F1, siêu xe như BMW i3 (khung làm từ CFRP).
So Sánh Ưu Nhược Điểm Giữa Các Loại Khung
| Tiêu chí | Khung Dạng Thang | Khung Monocoque/Unibody | Khung Space Frame |
|---|---|---|---|
| Trọng lượng | Nặng | Nhẹ | Rất nhẹ |
| Độ cứng | Cao về uốn, thấp về xoắn | Cao về xoắn, ổn định | Rất cao |
| An toàn | Tốt với tải lớn, va chạm phân tán kém | Tốt, cabin an toàn, hấp thụ năng lượng tốt | Tốt, nhưng cabin có thể co giãn |
| Không gian | Hạn chế, sàn xe cao | Tối ưu, sàn xe phẳng | Tối ưu nhưng khung chiếm chỗ |
| Chi phí | Thấp | Trung bình | Rất cao |
| Sửa chữa | Dễ, thay từng phần | Khó, thay panel | Trung bình, thay thanh |
| Phù hợp | Xe tải, SUV địa hình | Ô tô con, sedan, crossover | Xe thể thao, sang trọng |
Xu Hướng Phát Triển Khung Xe Ô Tô Trong Tương Lai
1. Khung Nhẹ – An Toàn Hơn
Các hãng xe đang nghiên cứu mạnh về thép cao cường (UHSS – Ultimate High Strength Steel) và hợp kim nhôm để giảm trọng lượng mà vẫn đảm bảo độ cứng. Mục tiêu là giảm 30-50% trọng lượng khung so với 10 năm trước.
2. Tích Hợp Công Nghệ Hàn Tiên Tiến
Hàn laser, hàn điểm, và hàn áp điện được sử dụng để tạo mối nối chắc chắn hơn, giảm lỗi sản xuất. Đồng thời, phần mềm mô phỏng kết cấu (FEA) giúp tối ưu hóa hình dạng khung trước khi sản xuất.
3. Khung Thông Minh với Cảm Biến
Một số mẫu xe cao cấp bắt đầu trang bị cảm biến gánh tải và độ cong trên khung để theo dõi sức khỏe khung gầm, cảnh báo sớm các vị trí bị ăn mòn hoặc nứt.
4. Ứng Dụng Vật Liệu Mới
Composite carbon fiber đang được nghiên cứu rộng rãi để sản xuất khung cho xe điện, vì nó giúp bù đắp trọng lượng pin. Ngoài ra, vật liệu polymer cường lực cũng có tiềm năng.
Kết Luận
Các loại khung xe ô tô, từ dạng thang truyền thống đến monocoque hiện đại, đều được thiết kế để đáp ứng nhu cầu cụ thể về tải trọng, an toàn và chi phí. Khi lựa chọn xe, việc hiểu rõ loại khung sẽ giúp bạn đánh giá đúng đặc tính xe: khung dạng thang phù hợp cho việc chở hàng nặng và off-road cực đoan; khung unibody lý tưởng cho di chuyển hàng ngày với độ ổn định và tiết kiệm nhiên liệu. Để tìm hiểu sâu hơn về công nghệ khung xe và so sánh trên các dòng xe cụ thể, bạn có thể tham khảo thêm các bài viết chuyên sâu tại peugeotninhbinh3s.vn. Kiến thức này không chỉ hữu ích khi mua xe mà còn giúp bạn chăm sóc và phát hiện sớm các vấn đề về kết cấu khung gầm trong quá trình sử dụng.
