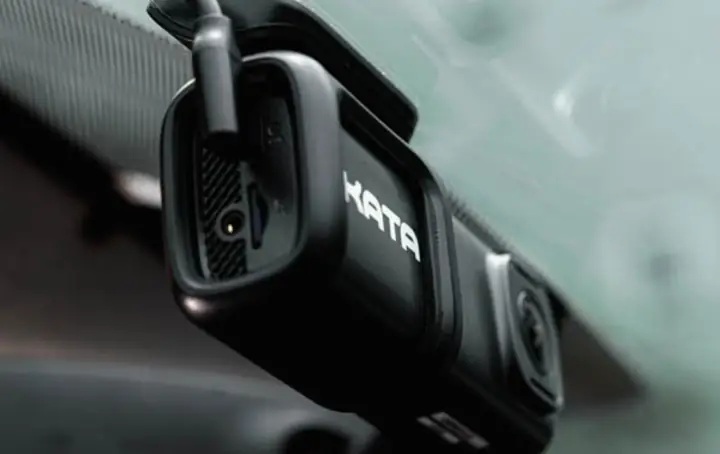

Camera hành trình trên xe ô tô không còn là thiết bị xa xỉ mà đã trở thành phụ kiện thiết yếu, giúp người lái ghi lại bằng chứng quan trọng khi xảy ra sự cố, tăng cường an ninh và thậm chí là công cụ học lái xe hiệu quả. Tuy nhiên, để thiết bị này phát huy tối đa công năng, việc lắp đặt camera hành trình đúng kỹ thuật là bước đầu tiên và vô cùng quan trọng. Bài viết này sẽ cung cấp cho bạn một cẩm nang chi tiết, từ chuẩn bị dụng cụ, các bước thao tác cụ thể cho đến những lưu ý kỹ thuật và xử lý sự cố thường gặp, đảm bảo bạn có thể tự tin lắp đặt hoặc kiểm tra chất lượng lắp đặt tại garage.
Có thể bạn quan tâm: Camera Ô Tô Toàn Diện: Hướng Dẫn Lắp Đặt & Lựa Chọn Thông Minh
Có thể bạn quan tâm: Camera Gắn Đầu Xe Ô Tô: Top 5 Lựa Chọn Tối Ưu & Bí Quyết Lắp Đặt
Tóm Tắt Các Bước Lắp Đặt Chính
- Chọn vị trí và công cụ: Xác định vị trí lắp đặt phù hợp (thường là phía sau gương chiếu hậu hoặc trần xe) và chuẩn bị đầy đủ dụng cụ.
- Nối dây điện và chống sét: Tiến hành nối dây camera với nguồn điện của xe, sử dụng bộ chia nguồn (hardwire kit) và chống sét để đảm bảo an toàn.
- Chạy d đi dây ẩn: Định vị và chạy dây từ camera đến bộ ghi hình một cách tinh tế, ẩn dây vào các khe gỗ, trần xe hoặc trụ cột.
- Cố định camera và kết nối: Lắp cố định camera vào vị trí đã chọn, kết nối lại và điều chỉnh góc quay tối ưu.
- Kiểm tra và ẩn dây: Bật xe và kiểm tra hình ảnh, chất lượng ghi hình. Sau đó, ẩn toàn bộ dây dư và ổn định lại các chi tiết.
1. Chuẩn Bị Trước Khi Lắp Đặt Camera Hành Trình
Trước khi bắt tay vào thao tác, việc chuẩn bị kỹ lưỡng sẽ giúp quá trình lắp đặt camera hành trình diễn ra suôn sẻ, an toàn và đảm bảo thẩm mỹ.
1.1. Lựa Chọn Vị Trí Lắp Đặt Tối Ưu
Vị trí lắp đặt quyết định đến góc nhìn và tính an toàn. Hai vị trí phổ biến và được khuyến nghị nhất là:
- Phía sau gương chiếu hậu trung tâm: Đây là vị trí phổ biến nhất, cho góc nhìn rộng, che khuất tối thiểu và dễ lắp đặt. Camera thường gắn vào mũi tên hoặc thân gương.
- Trần xe (phía sau lưng ghế lái): Cung cấp góc nhìn trực diện, ít bị che khuất bởi hành khách phía sau. Tuy nhiên, việc chạy dây có thể phức tạp hơn.
- Lưu ý: Tránh lắp ở vị trí che khuất tầm nhìn của lái xe (lấn sang kính chắn gió phía trước) hoặc vị trí dễ bị kính nước bám bẩn, mưa lớn.
1.2. Dụng Cụ Cần Chuẩn Bị
- Camera hành trình đã mua: Có kèm phụ kiện gồm camera, bộ ghi hình (DVR), dây nguồn, dây video.
- Bộ chia nguồn (Hardwire Kit): Đây là thiết bị quan trọng, giúp camera hoạt động ngay cả khi xe đã tắt máy (chế độ giám sát 24/7) và bảo vệ pin xe. Bộ này thường phải mua thêm.
- Bộ dụng cụ cơ bản: Tuốc-nơ-vít,dao cắt dây, bấm dây, kẹp cắt, băng dính điện, keo dán ống dẫn.
- Dây điện chống nhiễu (dây chống sét – ground loop isolation cable): Nếu gặp hiện tượng nhiễu (vân vân, gạch chéo) trên màn hình, thiết bị này là bắt buộc.
- Tua vít, kìm, bộ dán 2 mặt: Để cố định camera và ẩn dây.
1.3. Hiểu Rõ Sơ Đồ Nối Dây Trên Xe Ô Tô
Đây là bước kỹ thuật quan trọng nhất. Bạn cần xác định các cổng nguồn trên xe:
- Cổng nguồn “ACC” (Accessory): Nguồn chỉ bật khi đề máy hoặc đánh chìa khóa ở vị trí “ON”. Camera sẽ hoạt động khi xe chạy.
- Cổng nguồn “BAT” hoặc “Constant”: Nguồn luôn luôn có điện, kể cả khi xe tắt. Dùng cho chế độ giám sát 24/7.
- Cổng “GND” (Mass): Nối đất, thường là vít ốp kim loại trên thùng xe.
- Cách tìm: Tham khảo sơ đồ điện tử xe (có trong tài liệu hướng dẫn), hoặc dùng đồng hồ đo VOM để kiểm tra các cọc cầu chì. Khi không chắc chắn, nên tham khảo ý kiến thợ chuyên nghiệp tại các đại lý peugeotninhbinh3s.vn.
2. Quy Trình Lắp Đặt Chi Tiết Từng Bước
Bước 1: Lắp Cố Định Camera Vào Vị Trí Đã Chọn
- Sử dụng dụng cụ đi kèm hoặc tua vít để gắn camera vào giá đỡ, sau đó cố định giá đỡ lên kính chắn gió phía sau (hoặc trần xe).
- Đảm bảo camera được siết chặt, không bị rung lắc khi xe chuyển động.
- Điều chỉnh góc quay: Trước khi chạy dây, hãy tạm nối camera với bộ ghi hình, bật xe và xem màn hình để điều chỉnh góc quay sao cho bao quát tối đa phía trước xe, không bị che khuất bởi nóc xe, gương chiếu hậu hoặc cột A. Góc quay lý tưởng là thấy cả 4 bánh xe và phần trước nóc xe.
Bước 2: Chạy Dây Từ Camera Đến Bộ Ghi Hình
Đây là bước đòi hỏi sự kiên nhẫn và cẩn thận để đạt tính thẩm mỹ.
- Xác định lộ trình: Từ vị trí camera (gương chiếu hậu), chạy dây theo đường đi ẩn nhất: dọc theo trụ cột giữa (A-pillar), qua trần xe, xuống theo trụ cột bên (B-pillar) hoặc thùng xe sau ghế lái.
- Tháo các ốp trụ cột/ghế: Thường cần tháo ốp trang trí trụ cột A và B để dễ dàng chui dây vào trong. Lưu giữ các ốp và vít cẩn thận.
- Sử dụng dụng cụ chuyên dụng: Dùng cây dẫn dây (fish tape) hoặc dây thép dẻo để kéo dây camera qua các khe hở trong thùng xe. Tránh dùng sức mạnh để không làm hỏng dây hoặc các chi tiết nội thất.
- Kiểm tra: Sau khi chạy dây xong, kéo nhẹ hai đầu dây để đảm bảo đã đi đến đúng vị trí.
Bước 3: Nối Dây Điện (Quan Trọng Nhất)
- Tìm nguồn nạp phù hợp: Nếu dùng bộ chia nguồn, bạn sẽ có 3 dây chính: Dây đỏ (BAT/Constant – nguồn luôn), dây vàng (ACC – nguồn khi đề máy), dây đen (GND – mass).
- Kết nối:
- Dây đỏ (BAT): Nối vào cổng nguồn luôn có điện (thường là cổng ổ cắm đèn trong xe, hoặc cọc cầu chì trực tiếp). CẢNH BÁO: Nếu nối sai, có thể gây cháy nổ hoặc hư pin xe.
- Dây vàng (ACC): Nối vào cổng nguồn chỉ có điện khi đề máy (cổng đánh lửa của ổ cắm thuốc lá hoặc cổng radio).
- Dây đen (GND): Nối vào bất kỳ vít kim loại ốp trực tiếp vào thùng xe không sơn. Dùng đồng hồ VOM kiểm tra, kim chỉ về 0V.
- Nối dây camera: Cuối cùng, nối đầu dây từ camera vào đầu dây đã chạy đến bộ ghi hình. Đảm bảo các đầu nối được cách điện kỹ, dùng băng dính điện dày hoặc ống heat shrink.
Bước 4: Kiểm Tra và Ẩn Dây Dư
- Kiểm tra toàn bộ hệ thống: Bật chìa khóa ở vị trí ACC, bật bộ ghi hình. Xem màn hình có hình ảnh từ camera không, hình ảnh có bị lật ngược không (nếu có, vào cài đặt camera để chỉnh lật).
- Ẩn dây dư: Cắt bỏ phần dây dư thừa sau khi đã xác nhận kết nối tốt. Dùng băng dính điện dán dây vào các ống dẫn, cáp điện hiện có trong thùng xe để tránh rối.
- Lắp lại nội thất: Gắn lại tất cả các ốp trụ cột, ghế đã tháo ra. Đảm bảo không có dây nào bị kẹt, bị cắt đứt.
3. Những Lỗi Thường Gặp Và Cách Khắc Phục
- Camera không lên hình: Kiểm tra nguồn điện (BAT và ACC), chân nối GND có chạm kim loại thùng xe không. Kiểm tra cầu chì liên quan.
- Hình ảnh bị nhiễu, vân vân, gạch chéo: Đây là hiện tượng nhiễu do chênh lệch điện áp giữa nguồn camera và nguồn ghi hình. Giải pháp: Bắt buộc phải lắp thêm bộ chống nhiễu (ground loop isolation cable) vào giữa dây video và bộ ghi hình.
- Camera tự động tắt khi xe tắt máy: Bạn đã nối dây nguồn vào cổng ACC thay vì cổng BAT. Cần nối dây BAT vào nguồn luôn.
- Góc nhìn bị che khuất hoặc lệch: Điều chỉnh lại vị trí và góc quay của camera trước khi ẩn dây cố định.
- Dây bị đứt hoặc rối trong thùng xe: Thao tác chạy dây cần thật nhẹ nhàng, sử dụng dụng cụ dẫn dây. Nếu đã đứt, cần tháo ra và chạy lại.
4. Lời Khuyên Cuối Cùng Và Khi Nào Nên Thuê Thợ
Mặc dù hướng dẫn này khá chi tiết, lắp đặt camera hành trình vẫn là công việc đòi hỏi kỹ năng điện cơ hạn chế. Nếu bạn không tự tin vào khả năng, đặc biệt là việc nối dây điện và chạy dây ẩn trong thùng xe, tuyệt đối nên mang xe đến các garage uy tín.
Có thể bạn quan tâm: Camera 3g Cho Xe Ô Tô: Đánh Giá Chi Tiết, So Sánh & Hướng Dẫn Lắp Đặt
- Ưu điểm khi thuê thợ chuyên nghiệp: Đảm bảo an toàn tuyệt đối cho hệ thống điện xe, tính thẩm mỹ cao (dây hoàn toàn ẩn), góc quay chuẩn, và có bảo hành cho cả thiết bị lẫn chất lượng lắp đặt.
- Lựa chọn địa điểm: Bạn có thể tham khảo dịch vụ lắp đặt chuyên nghiệp từ các đại lý phụ kiện ô tô lớn, hoặc liên hệ qua website peugeotninhbinh3s.vn để được tư vấn các đơn vị cung cấp và lắp đặt camera hành trình chất lượng, uy tín.
Việc tự lắp đặt có thể tiết kiệm chi phí, nhưng rủi ro về an toàn và chất lượng hình ảnh thu được là rất cao. Hãy cân nhắc kỹ năng và kinh nghiệm của bản thân trước khi quyết định. Một camera hành trình được lắp đặt đúng cách sẽ là người bạn đồng hành đáng tin cậy, bảo vệ bạn trong suốt mỗi hành trình trên đường.
