Bạn có bao giờ đặt câu hỏi về “bộ não” giúp chiếc xe của mình di chuyển mượt mà và tối ưu sức mạnh động cơ? Hiểu rõ cấu tạo hộp số ngang chính là chìa khóa để nắm bắt nguyên lý cơ bản nhất của hệ thống truyền động. Bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện, chi tiết từng thành phần và nguyên lý hoạt động, giúp bạn không chỉ thấu hiểu xe hơn mà còn có thể vận hành và chăm sóc nó một cách thông minh, bền bỉ hơn.
Có thể bạn quan tâm: Cấu Tạo Bên Trong Xe Ô Tô: Từ Động Cơ Đến Hệ Thống Điện Tử
Có thể bạn quan tâm: Cấu Tạo Cánh Cửa Xe Ô Tô: Từ Khung Sườn Đến Hệ Thống Điện Tử
Tóm Tắt Ngắn Gọn Về Cấu Tạo Hộp Số Ngang
- Hệ thống trục cốt lõi: Gồm trục sơ cấp (nhận lực từ động cơ) và trục thứ cấp (truyền lực ra bánh xe), được kết nối qua các cặp bánh răng.
- Cơ cấu gài số: Các ống trượt di chuyển dọc trục, được điều khiển bởi càng gài số, để khóa từng cặp bánh răng tương ứng với một tỷ số truyền.
- Bộ đồng tốc: Giúp cân bằng tốc độ quay giữa ống trượt và bánh răng trước khi chúng ān khớp, đảm bảo việc chuyển số êm ái, không gây tiếng động hay hao mòn.
- Nguyên lý chuyển số: Mỗi số (1-5 và lùi) tương ứng với một cặp bánh răng có tỷ số truyền khác nhau, quyết định sự cân bằng giữa mô-men xoắn (lực) và tốc độ đầu ra.
Tổng Quan Về Hộp Số Ngang Vai Trò Trong Hệ Thống Truyền Động
Hộp số ngang, hay hộp số cơ khí, là một bộ phận cơ học hoàn toàn, đóng vai trò trung tâm trong việc điều chỉnh mô-men xoắn và tốc độ từ động cơ đến bánh xe. Khác với hộp số tự động sử dụng bộ chuyển đổi mô-men xoắn (torque converter) và hệ thống ly hợp tự động, hộp số ngang hoạt động dựa trên nguyên lý cơ học thuần túy: sự kết nối và ngắt kết nối trực tiếp giữa các bánh răng có kích thước khác nhau. Sự phối hợp nhịp nhàng giữa các trục, bánh răng và cơ cấu gài số cho phép người lái lựa chọn tỷ số truyền phù hợp với điều kiện đường sá, từ khởi hành (số 1) đến di chuyển đường trường (số 5) hay lùi xe.
Có thể bạn quan tâm: Bằng Lái Xe B1 Có Cần Đổi Sau 2026? Quy Định Chi Tiết
Việc hiểu rõ cấu tạo này không chỉ dành cho kỹ thuật viên. Người dùng xe cũng cần nắm vững để lái xe tiết kiệm nhiên liệu, giảm tải cho động cơ, và nhận biết sớm các dấu hiệu bất thường (ví dụ: tiếng kêu lạ khi chuyển số có thể liên quan đến đồng tốc). Đây là kiến thức nền tảng để nâng cao trải nghiệm và độ bền của xe.
Có thể bạn quan tâm: Cảm Biến Lùi Xe Ô Tô Là Gì? Tìm Hiểu Chi Tiết Từ A Đến Z
Phân Tích Chi Tiết Từng Thành Phần Cơ Học

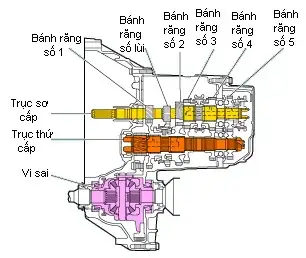

1. Trục Sơ Cấp (Input Shaft) và Trục Thứ Cấp (Output Shaft)
Đây là hai trục trọng tâm song song với nhau bên trong thùng hộp số.
- Trục sơ cấp: Nhận chuyển động quay trực tiếp từ trục khuỷu động cơ thông qua cụm ly hợp. Trên thân trục này, các bánh răng chủ động (còn gọi là bánh răng trục) được lắp cố định. Một số bánh răng chủ động (số 1, 2, lùi) quay cùng tốc độ với trục, trong khi bánh răng chủ động số 3, 4, 5 được thiết kế để có thể quay trơn trên trục khi chưa được gài.
- Trục thứ cấp: Nhận lực từ trục sơ cấp thông qua cặp bánh răng đã được gài và truyền đến bộ truyền lực chính/vi sai. Các bánh răng bị động (còn gọi là bánh răng bánh xe) được lắp trên trục này. Một số bánh răng bị động (số 3, 4, 5) được lắp cứng với trục, số còn lại (số 1, 2, lùi) quay trơn trên trục khi chưa kết nối.
2. Hệ Thống Bánh Răng và Tỷ Số Truyền
Sự kết hợp giữa bánh răng chủ động (trên trục sơ cấp) và bánh răng bị động (trên trục thứ cấp) tạo nên các tỷ số truyền khác nhau. Tỷ số truyền = (Số răng bánh răng bị động) / (Số răng bánh răng chủ động).
- Số 1 & 2: Bánh răng chủ động (cố định với trục sơ cấp) ăn khớp với bánh răng bị động (quay trơn trên trục thứ cấp). Tỷ số lớn (ví dụ 3.5:1), tạo mô-men xoắn lớn để khởi hành.
- Số 3, 4, 5: Ống trượt trên trục sơ cấp di chuyển để kết nối trực tiếp với bánh răng chủ động (quay trơn). Bánh răng chủ động này, vốn có số răng ít hơn bánh răng bị động (lắp cứng với trục thứ cấp), sẽ kéo theo trục thứ cấp quay nhanh hơn. Số 4 thường có tỷ số 1:1 (truyền thẳng), số 5 có tỷ số nhỏ hơn 1 (truyền tăng tốc, giúp giảm vòng tua động cơ ở tốc độ cao).
3. Cơ Cấu Gài Số và Các Ống Trượt
Đây là bộ phận chuyển đổi ý chí của người lái (qua cần số) thành hành động cơ học.
- Ống trượt gài số: Là các ống có khía cạnh, lắp trên trục sơ cấp hoặc trục thứ cấp. Mỗi ống trượt thường điều khiển một cặp số (ví dụ: ống trượt 1-2, ống trượt 3-4, ống trượt 5-lùi).
- Càng gài số & Trục càng: Khi người lái di chuyển cần số, trục càng quay, đẩy các càng gài số. Càng gài số sẽ đẩy ống trượt tương ứng dọc theo trục.
- Then hoa: Các then có hình chữ nhật hoặc chữ V, nằm trên ống trượt, giúp khóa chặt ống trượt vào vị trí đã chọn trên trục thông qua các rãnh.
4. Bộ Đồng Tốc (Synchromesh) – Bí Quyết Chuyển Số êm Ái
Đây là phát minh then chốt giúp hộp số hiện đại có thể chuyển số khi đang di chuyển mà không gây ra tiếng va đập hay hư hỏng bánh răng.
- Cơ chế: Trước khi ống trượt khóa hoàn toàn với bánh răng, nó sẽ tiếp xúc với một vòng đồng tốc (có ba đĩa côn bằng đồng). Vòng đồng tốc này được gắn với ống trượt và tạo lực ma sát với một bề mặt trên bánh răng cần kết nối.
- Tác dụng: Lực ma sát này làm cân bằng tốc độ quay giữa ống trượt và bánh răng. Khi hai tốc độ này gần bằng nhau, ống trượt mới dễ dàng ăn khớp và khóa chặt. Quá trình này diễn ra trong vài phần trăm giây.
Nguyên Lý Hoạt Động Cụ Thể Qua Từng Cấp Số
Tình huống cơ bản: Động cơ đang nổ máy, ly hợp đã nhả (xe đang lăn bánh hoặc dừng).
- Số trung (N/0): Tất cả bánh răng chủ động quay, nhưng không có cặp bánh răng nào được kết nối cố định giữa hai trục. Trục thứ cấp chỉ quay trơn, không có lực truyền ra bánh xe.
- Số 1 (Khởi hành): Càng gài số 1-2 đẩy ống trượt, khóa bánh răng bị động số 1 (trên trục thứ cấp) với trục thứ cấp. Bánh răng chủ động số 1 (cố định trên trục sơ cấp) ăn khớp với nó. Tỷ số lớn nhất, mô-men xoắn ra lớn nhất.
- Số 2: Ống trượt 1-2 di chuyển sang vị trí đối diện, khóa bánh răng bị động số 2 với trục thứ cấp. Tỷ số nhỏ hơn số 1, cho phép xe tăng tốc nhẹ.
- Số 3: Ống trượt 3-4 di chuyển, trực tiếp kết nối bánh răng chủ động số 3 (quay trơn trên trục sơ cấp) với bánh răng bị động số 3 (cố định với trục thứ cấp). Tỷ số tiếp tục giảm, tốc độ tăng.
- Số 4 (Truyền thẳng): Ống trượt 3-4 di chuyển sang vị trí khác, kết nối bánh răng chủ động số 4 với bánh răng bị động số 4. Hai bánh răng có số răng tương đương, tốc độ trục thứ cấp bằng tốc độ trục sơ cấp. Tối ưu cho tốc độ ổn định.
- Số 5 (Tăng tốc/Overdrive): Ống trượt 5-lùi di chuyển, kết nối bánh răng chủ động số 5 (nhiều răng) với bánh răng bị động số 5 (ít răng). Trục thứ cấp quay nhanh hơn trục sơ cấp, giúp giảm vòng tua động cơ ở tốc độ cao, tiết kiệm nhiên liệu.
- Số lùi: Ống trượt 5-lùi di chuyển, kết nối bánh răng chủ động số lùi với một bánh răng trung gian (idler gear). Bánh răng trung gian này sau đó ăn khớp với bánh răng bị động số lùi, đảo ngược chiều quay của trục thứ cấp.
Ứng Dụng Thực Tế Cho Người Dùng: Lái Xe và Bảo Dưỡng
- Lái xe tiết kiệm nhiên liệu: Luôn chuyển số lên cao (số 4, 5) khi có thể để giữ động cơ ở vòng tua thấp. Tránh “nín” số thấp (số 1, 2) khi di chuyển nhanh, vì động cơ sẽ gào, tốn xăng và nóng.
- Tối ưu công suất: Khi cần tăng tốc mạnh (như vượt xe), hãy chuyển số xuống (kick-down) để động cơ vào vùng mô-men xoắn cao.
- Bảo dưỡng hộp số: Đây là hệ thống cơ khí cần được bôi trơn đầy đủ bằng dầu hộp số. Việc thay dầu định kỳ (theo khuyến cáo hãng) là cực kỳ quan trọng để giảm ma sát, làm mát và loại bỏ kim loại mài mòn, bảo vệ các bánh răng và vòng bi.
- Chẩn đoán sơ bộ: Tiếng kêu “cọt kẹt” liên tục khi chuyển số có thể là dấu hiệu đồng tốc hao mòn. Khó chuyển số, đặc biệt khi lạnh, có thể do dầu đặc quá hoặc vấn đề cơ cấu gài số.
So Sánh Ngắn Gọn: Hộp Số Ngang vs. Hộp Số Tự Động
| Đặc điểm | Hộp Số Ngang (Cơ Khí) | Hộp Số Tự Động (AT/CVT) |
|---|---|---|
| Cơ chế | Kết nối trực tiếp bánh răng cơ học. | Dùng bộ chuyển đổi mô-men xoắn (AT) hoặc cấu trúc băng tải (CVT). |
| Mục tiêu chính | Tối ưu hiệu suất, tiết kiệm nhiên liệu (tùy tay lái). | Tối ưu sự tiện lợi, êm ái. |
| Trải nghiệm lái | Có sự can thiệp trực tiếp, kết nối cảm giác với xe. | Tự động chuyển số, êm ái, thuận tiện. |
| Chi phí sửa chữa | Thường rẻ hơn, linh kiện cơ học phổ biến. | Phức tạp, chi phí cao. |
| Độ bền | Rất cao nếu sử dụng và bảo dưỡng đúng cách. | Phụ thuộc nhiều vào hệ thống điện tử và ly hợp. |
Kết Luận
Cấu tạo hộp số ngang là một kiệt tác của kỹ thuật cơ học, nơi sự kết hợp giữa các trục, bánh răng, ống trượt và bộ đồng tốc tạo nên một hệ thống thông minh, cho phép biến nguồn lực từ động cơ thành chuyển động thực tế một cách linh hoạt. Hiểu được nguyên lý này không chỉ giúp bạn trở thành một người lái xe có kiến thức, biết cách tận dụng tối đa hiệu suất xe, mà còn là nền tảng để nhận biết các vấn đề tiềm ẩn và đưa ra quyết định bảo dưỡng đúng đắn. Kiến thức về hộp số là một phần không thể thiếu trong kho kỹ năng của mọi chủ sở hữu ô tô thông thái.
