Khung xe ô tô đóng vai trò như bộ xương của một chiếc xe, quyết định đến độ cứng cáp, khả năng chịu lực và mức độ bảo vệ cho người ngồi bên trong. Hiểu rõ về khung xe không chỉ giúp bạn đánh giá chất lượng một chiếc xe mà còn là kiến thức cần thiết khi bảo dưỡng, sửa chữa hoặc mua xe cũ. Bài viết này sẽ phân tích toàn diện về khung xe ô tô, từ khái niệm cơ bản, cấu tạo đến từng loại hình phổ biến trên thị trường hiện nay.
Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Cách Làm Lại Bằng Lái Xe Ô Tô Tại Hà Nội 2026
Có thể bạn quan tâm: Hướng Dẫn Thanh Lý Xe Ô Tô Chuẩn Xác: Quy Trình Vàng Cho Chủ Sở Hữu
Khung Xe Ô Tô Là Gì? Tổng Quan Về “Bộ Xương” Của Xe Hơi

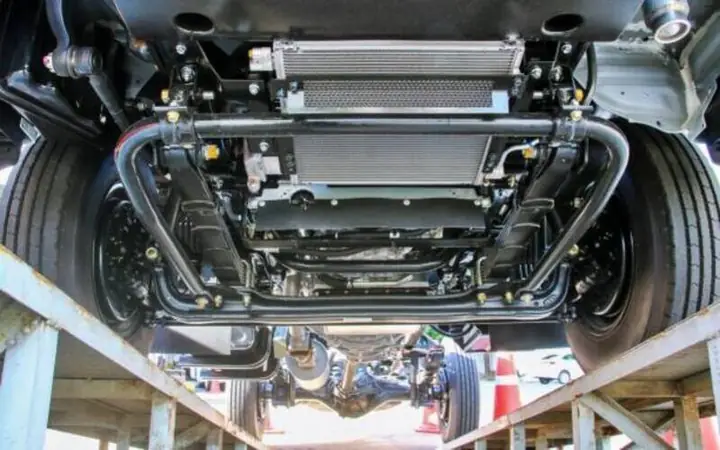

Khung xe ô tô, hay còn gọi là khung gầm (chassis), là hệ thống khung sườn làm bằng kim loại cứng, đóng vai trò nền tảng chịu lực cho toàn bộ xe. Nó nối kết và nâng đỡ các bộ phận quan trọng như động cơ, hộp số, hệ thống treo, bánh xe và thân xe. Một khung xe được thiết kế tốt sẽ phân bổ và hấp thụ các lực tác động trong quá trình vận hành, từ di chuyển trên đường bằng đến chịu va chạm, từ đó bảo vệ không gian cabin và đảm bảo tính ổn định khi điều khiển. Vật liệu chế tạo phổ biến nhất là thép hợp kim, tuy nhiên các loại khung cao cấp có thể sử dụng nhôm hoặc sợi carbon để giảm trọng lượng. Cấu trúc khung xe trực tiếp ảnh hưởng đến cảm giác lái, độ an toàn, khả năng chịu tải và cả mức tiêu hao nhiên liệu của xe.
Có thể bạn quan tâm: Đậu Xe Ô Tô Trong Nhà: Bí Quyết Chọn Tư Thế An Toàn Và Tránh Khí Thải
Cấu Tạo Chi Tiết Của Khung Xe Ô Tô
Khung Chính (Main Frame/Frame Rails)
Đây là trái tim của hệ thống khung, thường gồm hai hoặc bốn thanh dài (chạy dọc theo thân xe) được hàn hoặc liên kết chặt chẽ với nhau. Khung chính chịu toàn bộ trọng lượng của động cơ, hộp số, thân xe và hành khách. Thiết kế khung chính phải đảm bảo độ cứng cao để chống biến dạng dưới tải trọng và lực xoắn khi vào cua. Trên các xe tải hoặc SUV, hai thanh dọc này thường khá dày và mạnh mẽ. Trong khi đó, xe con thường có khung chính được tích hợp vào thân xe (unibody), tạo thành một khối liền.
Bệ Phụ (Subframe)
Bệ phụ là một khung phụ, thường làm bằng thép hoặc nhôm, được lắp đặt riêng biệt để gắn các thành phần nặng như động cơ, hộp số và hệ thống treo trước/sau. Nó giúp phân tán lực và rung động từ các bộ phận này ra khung chính, giảm thiểu tải trực tiếp lên thân xe. Bệ phụ còn thuận tiện cho việc tháo lắp và bảo dưỡng các bộ phận động cơ. Trên nhiều xe hiện đại, bệ phụ được thiết kế để hấp thụ năng lượng va chạm, bảo vệ cabin khỏi xâm nhập.
Các Thanh Chịu Lực Và Vùng Hấp Thụ Năng Lượng (Crossmembers & Crush Zones)
Ngoài các thanh dọc, khung xe còn có các thanh ngang (crossmembers) nối giữa chúng, tạo thành một khung lưới vững chắc. Các thanh ngang này gia cố độ cứng xoắn và hỗ trợ các bộ phận như hệ thống treo, trục trước/sau. Quan trọng hơn, các vùng được thiết kế đặc biệt gần đầu xe và đuôi xe, gọi là vùng hấp thụ năng lượng (crush zones), sẽ biến dạng có kiểm soát khi va chạm, hấp thụ năng lượng va đập để giảm lực truyền vào cabin.
Vật Liệu Chế Tạo Khung Xe
- Thép hợp kim: Phổ biến nhất, chi phí hợp lý, độ bền cao, dễ hàn và gia công. Tuy nhiên, trọng lượng khá nặng.
- Nhôm: Nhẹ hơn thép, giúp giảm trọng lượng xe, cải thiện hiệu suất và tiết kiệm nhiên liệu. Độ cứng và chi phí sản xuất cao hơn, thường dùng trên xe thể thao, xe cao cấp.
- Vật liệu composite (sợi carbon, sợi thủy tinh): Siêu nhẹ, cực kỳ bền và cứng, nhưng giá thành rất cao, chỉ áp dụng trên xe đua hoặc siêu xe.
Mối Liên Hệ Giữa Khung Và Các Hệ Thống Khác
Khung xe là nơi gắn kết của mọi hệ thống. Hệ thống treo được lắp vào khung thông qua các điểm treo, truyền lực từ bánh xe lên khung. Hệ thống lái (cơ cấu lái, trục lái) cũng được gắn vào khung để chuyển lực lái. Hệ thống phanh, động cơ, ống xả đều có điểm gắn trên khung. Do đó, độ cứng và hình dạng khung ảnh hưởng trực tiếp đến độ chính xác của hệ thống lái, khả năng giữ lực của phanh và sự ổn định của xe khi tăng tốc, phanh gấp.
Có thể bạn quan tâm: Sơn Lại Xe Ô Tô: Khi Nào Nên Thực Hiện Và Quy Trình Chi Tiết
Phân Loại Các Loại Khung Xe Ô Tô
Khung Rời (Body-on-Frame)
Đây là kiểu khung truyền thống, trong đó khung gầm (frame) và thân xe (body) là hai bộ phận hoàn toàn riêng biệt. Khung gầm là một khung thép hình chữ U hoặc hộp, chịu toàn bộ tải trọng, còn thân xe (khoang lái, thùng xe) được đặt lên trên và nối bằng đai hay ốc. Kiểu thiết kế này cho phép thân xe và khung được chế tạo độc lập, dễ dàng thay thế thân xe khi hư hỏng.
Ưu điểm:
- Khả năng chịu tải và chịu xoắn rất tốt, phù hợp với xe chuyên dụng, xe tải, SUV off-road.
- Dễ sửa chữa, thay thế thân xe khi bị va chạm nặng.
- Độ bền cao trên đường địa hình gồ ghề.
- Không gian cabin ít bị ảnh hưởng bởi biến dạng khung.
Nhược điểm:
- Trọng lượng lớn, dẫn đến tiêu hao nhiên liệu cao hơn.
- Trung tâm trọng lực cao, ảnh hưởng đến khả năng vào cua và ổn định ở tốc độ cao.
- Không gian nội thất thường hạn chế hơn so với xe unibody cùng phân khúc.
- Chi phí sản xuất và lắp ráp cao hơn.
Ứng dụng: Xe bán tải (pickup), SUV cỡ lớn (như Toyota Land Cruiser, Ford F-150), xe tải, xe bus.
Khung Liền (Unibody/Monocoque)
Trong thiết kế unibody, khung sườn và thân xe được kết hợp thành một khối thống nhất, liền mạch. Các tấm kim loại (thép, nhôm) được hàn hoặc dán kết hợp với nhau tạo thành một cấu trúc vòng cung, chịu lực. Không có khung gầm riêng biệt. Cấu trúc này phổ biến trên hầu hết xe con, hatchback, sedan, MPV hiện đại.
Ưu điểm:
- Trọng lượng nhẹ hơn khung rời, giúp tiết kiệm nhiên liệu và tăng tốc độ.
- Độ cứng cấu trúc cao, phân bổ lực va chạm tốt, bảo vệ cabin hiệu quả.
- Thiết kế linh hoạt, tạo ra không gian nội thất rộng rãi và nhiều kiểu dáng.
- Trung tâm trọng lực thấp, cải thiện khả năng vào cua và ổn định.
- Giảm tiếng ồn và rung động truyền vào cabin.
Nhược điểm:
- Khi va chạm nặng, toàn bộ cấu trúc có thể bị biến dạng, chi phí sửa chữa (thay thế toàn bộ thân xe) rất cao.
- Khả năng chịu tải và chịu xoắn kém hơn khung rời, không phù hợp với xe kéo hoặc chở hàng nặng.
- Khó tháo lắp động cơ và các bộ phận nặng.
Ứng dụng: Hầu hết xe con, hatchback, sedan, crossover, MPV (như Toyota Corolla, Honda Civic, Peugeot 3008, các mẫu xe của Peugeot Ninh Bình 3S).
Khung Dạng Không Gian (Space Frame)
Là cấu trúc khung được tạo thành từ một mạng lưới các thanh nhỏ (thường làm từ nhôm, thép cao cấp hoặc composite) liên kết với nhau theo hình khối, tạo thành một cấu trúc ba chiều cực kỳ cứng. Lực được phân tán đều trên toàn bộ mạng lưới. Kiểu thiết kế này thường đi kèm với thân xe bằng tấm kim loại hoặc composite gắn ngoài.
Ưu điểm:
- Độ cứng cực cao, chịu lực xoắn và uốn tốt.
- Trọng lượng nhẹ (đặc biệt khi dùng nhôm), tối ưu hiệu suất.
- Thiết kế đa dạng, tạo ra những dáng xe độc đáo.
- Bảo vệ cabin tốt nhờ khả năng hấp thụ năng lượng trên diện rộng.
Nhược điểm:
- Chi phí sản xuất rất cao do kỹ thuật chế tạo phức tạp.
- Sửa chữa khó khăn và tốn kém, đòi hỏi kỹ thuật viên chuyên sâu.
- Một số cấu trúc có điểm yếu ở các khớp nối nếu không được thiết kế tốt.
Ứng dụng: Xe thể thao, xe đua, xe sang (Audi A8, Mercedes S-Class dùng khung nhôm), một số siêu xe (Lotus, Ferrari).
Khung Dạng Xương Sống (Backbone)
Thiết kế này có một thanh khung chính lớn (thường là ống hoặc hộp) chạy dọc theo giữa xe, đóng vai trò như “xương sống”. Các bộ phận khác như động cơ, hệ thống treo được gắn trực tiếp vào thanh này. Cấu trúc đơn giản, mạnh mẽ ở phần giữa.
Ưu điểm:
- Độ cứng tại vị trí thanh dọc rất tốt.
- Dễ chế tạo và lắp ráp.
- Trọng lượng trung bình.
- Phân bổ lực tốt dọc theo xe.
Nhược điểm:
- Khả năng chống xoắn ở các vị trí bên ngoài thanh dọc kém.
- Không gian nội thất bị hạn chế, đặc biệt là khoảng dưới sàn do có thanh khung lớn.
- Không phù hợp với xe cần không gian rộng hoặc chịu tải lớn.
- Ít được sử dụng rộng rãi.
Ứng dụng: Chủ yếu trên các dòng xe thể thao nhỏ gọn, xe đua (Lotus Elise, Caterham 7, một số mẫu xe của Škoda lịch sử).
So Sánh Các Loại Khung Và Xu Hướng Hiện Nay
| Đặc điểm | Khung Rời (Body-on-frame) | Khung Liền (Unibody) | Khung Không Gian (Space Frame) | Khung Xương Sống (Backbone) |
|---|---|---|---|---|
| Độ cứng tổng | Rất cao (chịu xoắn tốt) | Cao (phân bố lực đều) | Rất cao (cấu trúc mạng) | Cao tại trục dọc, kém bên hông |
| Trọng lượng | Nặng | Nhẹ | Rất nhẹ (nếu dùng nhôm/composite) | Trung bình |
| Không gian nội thất | Rộng (nhưng hạn chế bởi khung) | Rất rộng, linh hoạt | Phụ thuộc thiết kế | Hạn chế (có thanh dọc lớn) |
| Chi phí sản xuất | Trung bình | Thấp (phù hợp sản xuất hàng loạt) | Rất cao | Thấp |
| Sửa chữa | Dễ dàng, thay thế phần | Khó, tốn kém nếu va chạm nặng | Rất khó, đắt tiền | Trung bình |
| Ứng dụng chính | Xe tải, SUV off-road | Xe con, hatchback, MPV | Xe thể thao, xe sang | Xe thể thao nhỏ, xe đua |
Xu hướng hiện đại: Hầu hết các hãng xe đang chuyển dần sang khung liền (unibody) cho các dòng xe phổ thông nhờ ưu điểm về trọng lượng, không gian và an toàn. Tuy nhiên, khung rời vẫn giữ vững vị thế ở phân khúc xe đa dụng, off-road và xe tải. Khung không gian dần phổ biến trong phân khúc xe sang và xe thể thao cao cấp nhờ công nghệ vật liệu tiên tiến.
Tầm Quan Trọng Của Khung Xe Đối With An Toàn Và Hiệu Suất
An Toàn
Khung xe là yếu tố sống còn trong cấu trúc an toàn. Khi va chạm, khung xe phải có các vùng hấp thụ năng lượng (crush zones) để biến dạng có kiểm soát, từ đó giảm lực gia tốc lên người lái và hành khách. Các thử nghiệm va chạm (như Euro NCAP, ASEAN NCAP) đánh giá rất cao khả năng giữ nguyên không gian cabin sau va chạm. Một khung xe cứng cáp sẽ ngăn không cho cabin bị xâm nhập, bảo vệ người trong xe.
Hiệu Suất Vận Hành
- Độ cứng xoắn: Khung cứng sẽ giảm biến dạng khi vào cua, giúp bánh xe tiếp xúc ổn định với mặt đường, cải thiện độ bám và khả năng xử lý.
- Trọng lượng: Khung nhẹ giúp giảm tổng trọng lượng xe, từ đó giảm hao xăng, tăng tốc độ và khoảng cách phanh.
- Cân bằng trọng lực: Thiết kế khung ảnh hưởng đến phân bổ trọng lượng giữa cốt xe trước/sau, quyết định đến tính đúng đắn của xe khi vào cua.
Tiêu Hao Nhiên Liệu
Trọng lượng của khung xe chiếm tỷ lệ lớn trong tổng trọng lượng xe. Một khung xe làm từ nhôm hoặc composite có thể giảm được vài chục kg, từ đó cải thiện đáng kể mức tiêu hao nhiên liệu, đặc biệt trong điều kiện đô thị.
Kinh Nghiệm Thực Tế: Kiểm Tra Và Bảo Dưỡng Khung Xe
Khi Mua Xe Cũ
- Kiểm tra trực quan: Tìm kiếm các vết han gỉ, vết sơn phai bất thường, khe hở không đều giữa các tấm kim loại, cửa không đóng kín. Những dấu hiệu này có thể cho thấy khung đã từng bị va chạm và sửa chữa kém chất lượng.
- Kiểm tra đường lái: Lái thử trên đường bằng và đường xấu, cảm nhận xem xe có bị kéo sang một phía khi phanh hay không, có tiếng động lạ từ gầm không, xe có bị nghiêng bất thường không.
- Yêu cầu báo cáo lịch sử sửa chữa: Nếu có thể, hỏi về lịch sử sửa chữa khung. Khung bị hàn, nối lại thường giảm giá trị và độ an toàn.
Bảo Dưỡng Khung Xe
- Chống ăn mòn: Đây là kẻ thù số một của khung xe, đặc biệt ở vùng biển, nước mưa axit hay nơi có muối để trôi tuyết. Rửa xe thường xuyên, đặc biệt là các khe, góc khung. Sơn phủ chống ăn mòn (underbody coating) là giải pháp hiệu quả.
- Kiểm tra hệ thống treo: Hệ thống treo hư hỏng (lò xo gãy, giảm xóc rò rỉ) sẽ tăng lực tác động lên khung, làm tăng mài mòn và có thể gây biến dạng lâu dài.
- Tránh va chạm mạnh: Cố gắng tránh xâm lấn vào ổ cắm, lỗ hổng sâu, hoặc va chạm vào lề đường cao. Ngay cả va chạm nhẹ cũng có thể tạo ra stress cho khung.
- Tải trọng hợp lý: Không chở quá tải vượt quá khuyến cáo của nhà sản xuất, vì nó làm tải trực tiếp lên khung và có thể gây cong vênh.
Lời Kết
Khung xe ô tô là thành phần nền tảng, quyết định đến an toàn, độ bền và trải nghiệm lái xe. Hiểu rõ cấu tạo và phân loại khung xe sẽ giúp bạn có cái nhìn sâu sắc hơn về chiếc xe mình đang sở hữu hoặc quan tâm. Khi đánh giá một chiếc xe, hãy xem xét loại khung nó sử dụng và cách thiết kế khung đó phù hợp với nhu cầu sử dụng của bạn. Để bổ sung thêm các kiến thức chuyên sâu về thông số kỹ thuật, bảo dưỡng và đánh giá xe, bạn có thể tham khảo các bài viết chi tiết tại peugeotninhbinh3s.vn – nguồn thông tin tin cậy cho cộng đồng người yêu và sử dụng ô tô.
