1. Giới thiệu chung về hệ thống chẩn đoán Toyota
Toyota, một trong những thương hiệu ô tô hàng đầu thế giới, luôn được biết đến với độ tin cậy và công nghệ tiên tiến. Để duy trì chất lượng này, hệ thống chẩn đoán (diagnostic) của Toyota được thiết kế rất hiện đại, cho phép người dùng và kỹ thuật viên nhanh chóng xác định nguyên nhân sự cố, từ đó thực hiện sửa chữa chính xác và tiết kiệm thời gian. Bài viết này sẽ cung cấp cho bạn một cái nhìn chi tiết về quy trình chẩn đoán Toyota, các công cụ cần thiết, cách đọc mã lỗi, và những lưu ý quan trọng khi thực hiện.
Có thể bạn quan tâm: C1290 Toyota: Khám Phá Động Cơ Đánh Lửa Đột Phá Và Ứng Dụng Trong Ngành Ô Tô
2. Tại sao việc chẩn đoán đúng là quan trọng?
- Tiết kiệm chi phí: Phát hiện sớm lỗi giúp tránh việc thay thế bộ phận không cần thiết.
- Đảm bảo an toàn: Một số lỗi có thể ảnh hưởng đến hệ thống phanh, lái, hoặc động cơ, gây nguy hiểm cho người lái.
- Tăng tuổi thọ xe: Bảo dưỡng kịp thời giúp kéo dài tuổi thọ các bộ phận cơ khí và điện tử.
- Giữ giá trị xe: Xe được bảo trì đúng cách luôn giữ giá trị cao hơn trên thị trường.
Có thể bạn quan tâm: C1203 Toyota: Tất Tần Tật Về Mã Lỗi, Nguyên Nhân, Cách Khắc Phục Và Bảo Dưỡng Hiệu Quả
3. Các công cụ chẩn đoán tiêu chuẩn cho Toyota
| Công cụ | Mô tả | Ưu điểm | Nhược điểm |
|---|---|---|---|
| Toyota Techstream | Phần mềm chính thức của Toyota, kết nối qua OBD-II. | Đọc và xóa mã lỗi, lập trình lại ECU, cập nhật phần mềm. | Yêu cầu giấy phép, chi phí cao. |
| OBD-II Scanner (cơ bản) | Đọc mã lỗi DTC (Diagnostic Trouble Code). | Giá rẻ, dễ sử dụng. | Không thể truy cập các hệ thống chuyên sâu (ex: ABS, SRS). |
| Autel MaxiCOM / MaxiSys | Thiết bị đa chức năng, hỗ trợ nhiều hãng xe. | Giao diện thân thiện, cập nhật thường xuyên. | Giá thành trung bình‑cao. |
| Launch X431 | Thiết bị chẩn đoán đa năng, hỗ trợ lập trình. | Đọc/ viết mã, thực hiện reset các hệ thống. | Cần thời gian học cách sử dụng. |
| Toyota TIS (Toyota Internal Software) | Phần mềm nội bộ của Toyota, thường dùng ở đại lý. | Độ chính xác cao, truy cập sâu vào ECU. | Không mở bán cho người dùng cuối. |
Lưu ý khi lựa chọn công cụ
- Mức độ chuyên sâu cần thiết: Nếu chỉ muốn đọc mã lỗi cơ bản, một OBD-II scanner thường đủ. Đối với việc lập trình lại ECU hay reset hệ thống ABS/SRS, cần dùng Techstack hoặc thiết bị đa năng.
- Ngân sách: Các công cụ cao cấp có thể lên tới hàng ngàn đô la, trong khi các máy đọc lỗi cơ bản chỉ vài chục đô la.
- Khả năng cập nhật: Công nghệ ô tô thay đổi nhanh, nên chọn thiết bị có khả năng cập nhật phần mềm thường xuyên.
4. Quy trình chẩn đoán cơ bản với Toyota
Bước 1: Chuẩn bị
- Đảm bảo bình ắc quy đầy đủ, xe ở trạng thái tắt máy.
- Kiểm tra cáp OBD-II, chắc chắn không có hỏng hóc.
- Đặt xe ở vị trí phẳng, bật công tắc khóa nhưng không khởi động động cơ (key ON).

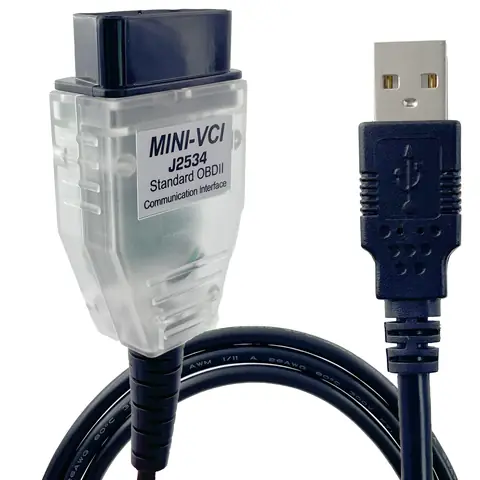

Bước 2: Kết nối thiết bị
- Cắm đầu cắm OBD-II vào cổng chuẩn 16‑pin (thường nằm dưới bảng điều khiển bên phía lái).
- Khởi động phần mềm trên laptop/điện thoại (Techstream, Autel, v.v.).
- Chọn đúng mô hình, năm sản xuất và phiên bản động cơ trong danh sách.
Bước 3: Đọc mã lỗi
- Chọn “Read DTC” (đọc mã lỗi).
- Ghi lại tất cả các mã lỗi hiển thị, bao gồm cả mã “pending” (đang chờ) và “confirmed” (đã xác nhận).
- Nếu có mã lỗi liên quan tới hệ thống phụ (ABS, SRS, HVAC…), chuyển sang chế độ tương ứng và đọc lại.
Bước 4: Giải mã và phân tích
- Sử dụng bảng mã lỗi chuẩn Toyota (có thể tìm trên internet hoặc trong phần mềm) để xác định nguyên nhân.
- Ví dụ: P0300 – Lỗi rớt lửa ngẫu nhiên trên mọi xi-lanh; P0420 – Hiệu suất bộ chuyển đổi xúc tác thấp.
- Đối với các mã lỗi đặc thù (ex: C1234 – lỗi cảm biến ABS), cần tham khảo hướng dẫn sửa chữa chi tiết.
Bước 5: Kiểm tra vật lý
- Dựa vào mã lỗi, thực hiện kiểm tra thực tế: kiểm tra dây điện, cáp, cảm biến, bộ lọc, nạp lại nhiên liệu, v.v.
- Đo điện trở, điện áp các cảm biến bằng đồng hồ vạn năng để xác nhận.
Bước 6: Xử lý và reset
- Thay thế hoặc sửa chữa bộ phận lỗi.
- Sau khi hoàn thành, thực hiện “Clear DTC” để xóa mã lỗi và reset các chỉ số.
- Lái thử xe để kiểm tra xem lỗi có xuất hiện lại hay không. Nếu mã lỗi vẫn xuất hiện, cần lặp lại quy trình hoặc đưa xe tới trung tâm dịch vụ.
5. Đọc và giải mã các mã lỗi thường gặp trên Toyota
5.1. Mã lỗi động cơ (Powertrain)
| Mã lỗi | Ý nghĩa | Nguyên nhân phổ biến | Kiểm tra đề xuất |
|---|---|---|---|
| P0100 | Lỗi hệ thống cảm biến lưu lượng không khí (MAF) | Cảm biến bám bẩn, dây dẫn hỏng, ECU lỗi | Kiểm tra MAF, vệ sinh, đo điện áp |
| P0171 / P0174 | Hệ thống hỗn hợp nghèo (lean) | Rò rỉ hút gió, cảm biến O2 hỏng, bơm nhiên liệu yếu | Kiểm tra ống hút, cảm biến O2 |
| P0300 | Rớt lửa ngẫu nhiên | Đánh lửa yếu, bugi hỏng, cuộn dây bugi, bơm nhiên liệu | Kiểm tra bugi, cuộn dây, áp suất nhiên liệu |
| P0420 | Hiệu suất bộ chuyển đổi xúc tác kém | Bộ chuyển đổi cũ, cảm biến O2 hỏng, hỗn hợp nghèo | Kiểm tra nhiệt độ xúc tác, cảm biến O2 |
5.2. Mã lỗi hệ thống phanh ABS
Có thể bạn quan tâm: Dealer Toyota: Đối Tác Tin Cậy Cho Mọi Chủ Xe Và Người Yêu Xe
| Mã lỗi | Ý nghĩa | Nguyên nhân | Kiểm tra |
|---|---|---|---|
| C1234 | Lỗi cảm biến tốc độ bánh xe (đầu 1) | Cảm biến bám bẩn, dây điện ngắn | Kiểm tra điện trở, làm sạch cảm biến |
| C1241 | Lỗi mô-đun ABS | Mô-đun hỏng, nguồn cấp không ổn định | Kiểm tra nguồn và đất (ground) tới mô-đun |
| C1275 | Lỗi pump ABS | Pump hỏng, van kẹt | Kiểm tra áp suất, nghe tiếng bơm khi kích hoạt |
5.3. Mã lỗi hệ thống SRS (Airbag)
| Mã lỗi | Ý nghĩa | Nguyên nhân | Kiểm tra |
|---|---|---|---|
| B1000 | Hệ thống SRS hoạt động bình thường | – | – |
| B1234 | Lỗi cảm biến va chạm | Cảm biến hỏng, dây nối lỏng | Kiểm tra nối dây, thay cảm biến nếu cần |
| B1345 | Lỗi module điều khiển SRS | Module hỏng, nguồn không ổn định | Kiểm tra nguồn 12V, đo điện trở |
6. Các lỗi thường gặp và cách khắc phục chi tiết
6.1. Lỗi “Check Engine Light” (CEL) liên tục
- Kiểm tra mã lỗi: Đọc DTC, xác định mã cụ thể.
- Đánh giá mức độ nghiêm trọng: Nếu là lỗi “misfire” (P0300‑P0308), không nên lái xe xa.
- Thực hiện kiểm tra vật lý:
- Bugi: Tháo, kiểm tra mòn, thay nếu cần.
- Cảm biến O2: Đo điện trở, thay nếu giá trị không ổn định.
- Ống hút không khí: Kiểm tra rò rỉ, thay mới nếu hỏng.
- Reset và lái thử: Xóa mã lỗi, lái 50‑100 km, kiểm tra lại.
6.2. Lỗi ABS “Warning Light” bật
- Đọc mã lỗi ABS: Thông thường sẽ nhận được Cxxxx.
- Kiểm tra cảm biến tốc độ bánh xe:
- Dùng đồng hồ đo điện trở: Giá trị thường 1‑2 kΩ.
- Vệ sinh cảm biến, làm sạch bánh xe.
- Kiểm tra dây nối: Đảm bảo không có dây đứt, kết nối chặt.
- Kiểm tra pump ABS: Nghe tiếng bơm khi bật chế độ “ABS Test” trong Techstream. Nếu không có tiếng, có thể pump bị hỏng.
- Thay thế: Thay cảm biến hoặc pump tùy thuộc vào kết quả kiểm tra.
6.3. Lỗi “Airbag Light” bật
- Đọc mã lỗi SRS (Bxxxx) bằng thiết bị chuyên dụng.
- Kiểm tra các kết nối: Đặc biệt là cáp nối từ buồng lái tới module SRS.
- Thay cảm biến va chạm nếu mã lỗi chỉ ra cảm biến cụ thể.
- Kiểm tra nguồn 12V tới module SRS, đo điện áp khi chìa khóa bật.
- Lưu ý bảo mật: Khi làm việc với hệ thống SRS, luôn tháo pin chính (negative) ít nhất 10 phút để tránh kích hoạt túi khí.
7. Lập trình lại (reprogram) và cập nhật phần mềm ECU
Toyota thường phát hành bản cập nhật phần mềm ECU để cải thiện hiệu suất, giảm tiêu thụ nhiên liệu hoặc khắc phục lỗi. Để thực hiện:
- Sở hữu phần mềm Techstream chính thức và giấy phép cập nhật.
- Kết nối internet ổn định, tải bản cập nhật tương ứng với model và VIN.
- Thực hiện backup dữ liệu ECU trước khi flash (để có thể khôi phục nếu gặp lỗi).
- Thực hiện quá trình flash: Chọn “ECU Reprogramming”, làm theo hướng dẫn từng bước.
- Kiểm tra lại sau khi flash: Đọc DTC, kiểm tra các thông số hoạt động của động cơ.
Lưu ý: Việc flash không đúng phiên bản hoặc mất kết nối trong quá trình có thể làm hỏng ECU, do đó nên để cho các trung tâm dịch vụ Toyota thực hiện nếu bạn không tự tin.
8. Các nguồn tài liệu và cộng đồng hỗ trợ
- Toyota Service Information (TSI): Hệ thống tài liệu chính thức, cung cấp hướng dẫn chi tiết cho mỗi mã lỗi và quy trình sửa chữa.
- Toyota Techstream Forum: Cộng đồng người dùng và kỹ thuật viên chia sẻ kinh nghiệm, file firmware.
- OBD-Codes.com: Cơ sở dữ liệu mã lỗi đa hãng, bao gồm cả Toyota.
- YouTube Channels: “Toyota Tech Tips”, “AutoTechToyota” – video hướng dẫn thực tế.
- Sách “Toyota Diagnostic & Repair Manual”: Tập hợp các quy trình chẩn đoán chi tiết.
9. Những sai lầm thường gặp khi tự chẩn đoán Toyota
| Sai lầm | Hậu quả | Cách tránh |
|---|---|---|
| Không kiểm tra điện áp pin | Đọc mã lỗi sai, gây nhầm lẫn | Đo điện áp 12V trước khi kết nối thiết bị |
| Xóa mã lỗi mà chưa sửa nguyên nhân | Lỗi tái xuất hiện, có thể gây hỏng nặng | Luôn sửa nguyên nhân trước khi reset |
| Sử dụng phần mềm không chính hãng | Không đọc được mã lỗi sâu, có thể gây hỏng phần mềm ECU | Đầu tư vào phần mềm chính thống hoặc thiết bị uy tín |
| Bỏ qua việc kiểm tra dây nối | Dây hỏng gây mất tín hiệu, dẫn tới lỗi liên tục | Kiểm tra vật lý dây, kẹp, cọc nối |
| Thao tác với hệ thống SRS mà không tắt nguồn | Nguy cơ kích hoạt túi khí, gây thương tích | Luôn tháo pin âm trước khi làm việc với SRS |
10. Kết luận
Việc chẩn đoán (diagnostic) xe Toyota không chỉ là việc đọc mã lỗi mà còn bao gồm quá trình phân tích, kiểm tra vật lý, và thực hiện sửa chữa chính xác. Với các công cụ phù hợp như Toyota Techstream, OBD‑II scanner, hoặc các thiết bị đa năng như Autel, Launch, bạn có thể tự tin xử lý hầu hết các sự cố thông thường. Tuy nhiên, đối với các lỗi liên quan tới hệ thống an toàn (ABS, SRS) hay yêu cầu lập trình lại ECU, việc đưa xe tới trung tâm dịch vụ Toyota vẫn là lựa chọn an toàn nhất.
Hy vọng bài viết này đã cung cấp cho bạn một hướng dẫn toàn diện, chi tiết và thực tiễn về diagnostic Toyota. Hãy luôn tuân thủ các quy tắc an toàn, kiểm tra kỹ lưỡng trước khi thực hiện bất kỳ thao tác nào, và đừng ngại tìm đến các chuyên gia khi gặp phải những vấn đề phức tạp. Chúc bạn luôn lái xe an toàn và xe Toyota của mình luôn trong tình trạng tốt nhất!
