1. Giới thiệu chung về ECM và vai trò quan trọng trong xe ô tô

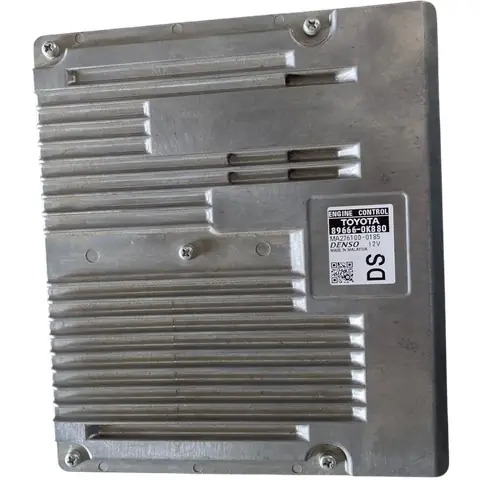

ECM (Engine Control Module) – còn được gọi là ECU (Engine Control Unit) – là bộ não điều khiển động cơ trong hầu hết các loại xe hiện đại, trong đó có các mẫu xe của Toyota. Đây là một thiết bị điện tử chịu trách nhiệm thu thập, xử lý và đưa ra các tín hiệu điều khiển nhằm tối ưu hoá hiệu suất, tiêu thụ nhiên liệu, giảm khí thải và bảo vệ độ bền của động cơ.
Với Toyota, một trong những nhà sản xuất ô tô hàng đầu thế giới, các hệ thống ECM đã được không ngừng cải tiến để đáp ứng các tiêu chuẩn khắt khe về môi trường, an toàn và trải nghiệm lái. Bài viết dưới đây sẽ cung cấp một cái nhìn chi tiết và toàn diện về ECM Toyota: cấu trúc, chức năng, cách hoạt động, các lỗi thường gặp, quy trình chẩn đoán và bảo trì, cũng như xu hướng phát triển trong tương lai.
Có thể bạn quan tâm: Drawing Toyota: Hướng Dẫn Chi Tiết Và Cảm Hứng Sáng Tạo Cho Người Yêu Nghệ Thuật
2. Lịch sử và sự tiến hóa của ECM trong các dòng xe Toyota
2.1. Giai đoạn đầu (1970s – 1980s)
- ECM ban đầu: Các mẫu xe Toyota đầu tiên chỉ sử dụng hệ thống điều khiển cơ bản, chủ yếu dựa vào cảm biến cơ học và bộ điều khiển analog. Mục tiêu chính là ổn định vòng quay máy và giảm tiêu thụ nhiên liệu.
- Công nghệ điện tử: Vào cuối thập niên 1970, Toyota bắt đầu tích hợp các chip vi xử lý đơn giản, cho phép điều chỉnh thời gian đánh lửa và lượng nhiên liệu cung cấp dựa trên dữ liệu từ cảm biến.
2.2. Giai đoạn số hóa (1990s)
- Microprocessor mạnh hơn: Các bộ điều khiển trở nên phức tạp hơn, tích hợp nhiều cảm biến (MAP, MAF, O2, TPS…) và khả năng tự học (learning).
- Hệ thống OBD-I: Toyota giới thiệu hệ thống On‑Board Diagnostics (OBD) phiên bản đầu tiên, giúp người dùng và kỹ thuật viên dễ dàng phát hiện lỗi qua mã lỗi (DTC).
2.3. Thời kỳ hiện đại (2000s – nay)
- OBD‑II và CAN bus: Từ năm 2000, Toyota áp dụng chuẩn OBD‑II và giao thức truyền thông CAN bus, cho phép truyền tải dữ liệu nhanh hơn và tương tác với nhiều mô-đun khác nhau (ABS, Airbag, Transmission…).
- ECM đa chức năng: Hiện nay, ECM không chỉ điều khiển động cơ mà còn quản lý hệ thống nhiên liệu, khí thải, hệ thống khởi động (Start‑Stop), và thậm chí là hỗ trợ các tính năng lái tự động (Adaptive Cruise Control, Lane Keeping Assist…).
Có thể bạn quan tâm: Destination Toyota: Hành Trình Khám Phá Thế Giới Cùng Thương Hiệu Ô Tô Hàng Đầu
3. Cấu trúc và thành phần chính của ECM Toyota
3.1. Bộ vi xử lý (Microcontroller)
- CPU: Thường là chip 32‑bit ARM Cortex hoặc PowerPC, có tốc độ xử lý từ 80 MHz đến 200 MHz, tùy thuộc vào từng dòng xe.
- Bộ nhớ: Bao gồm ROM (lưu trữ chương trình), RAM (đối với dữ liệu tạm thời) và Flash (cập nhật phần mềm OTA – Over The Air).
3.2. Các cảm biến (Sensors) và bộ thu thập dữ liệu
| Cảm biến | Chức năng | Đơn vị đo |
|---|---|---|
| MAF (Mass Air Flow) | Đo khối lượng không khí vào | g/s |
| MAP (Manifold Absolute Pressure) | Đo áp suất trong ống hút | kPa |
| TPS (Throttle Position Sensor) | Vị trí van ga | % |
| O2 (Oxygen Sensor) | Nồng độ O2 trong khí thải | V |
| CKP (Crankshaft Position) | Vị trí trục khuỷu | ° |
| CMP (Camshaft Position) | Vị trí trục cam | ° |
| Coolant Temperature Sensor | Nhiệt độ dung dịch làm mát | °C |
| Knock Sensor | Đánh trống | V |
3.3. Các bộ truyền động (Actuators)
- Injector (bình phun nhiên liệu): Phân phối nhiên liệu theo từng vòng đốt.
- Ignition coil và spark plug: Đánh lửa hỗn hợp không khí‑nhiên liệu.
- EGR valve (Exhaust Gas Recirculation): Điều khiển lưu lượng khí thải tái tuần hoàn.
- Idle Air Control (IAC) valve: Điều chỉnh lượng không khí khi động cơ ở trạng thái không tải.
3.4. Giao tiếp và mạng nội bộ
- CAN bus: Mạng truyền thông chính, tốc độ 500 kbps hoặc 1 Mbps.
- LIN bus: Dùng cho các mô-đun phụ trợ (ví dụ: điều khiển cửa sổ).
- K-Line: Giao tiếp OBD‑II truyền thống (đối với một số mẫu xe cũ).
4. Cách hoạt động của ECM Toyota: Quy trình điều khiển động cơ
- Thu thập dữ liệu: Các cảm biến gửi tín hiệu tới ECM liên tục (tần số lên tới 100 Hz hoặc hơn).
- Xử lý dữ liệu: CPU thực hiện các thuật toán MAP‑MAF, PID (Proportional‑Integral‑Derivative) để tính toán thời gian mở bình phun và góc đánh lửa.
- Điều chỉnh thời gian đánh lửa: Dựa trên tốc độ quay trục khuỷu, tải trọng và nhiệt độ, ECM quyết định góc đánh lửa tối ưu để đạt công suất và giảm tiêu thụ nhiên liệu.
- Kiểm soát lượng nhiên liệu: Thông qua các bình phun điện tử, ECM cung cấp lượng nhiên liệu chính xác (trong khoảng 0.1 mg) cho mỗi vòng đốt.
- Quản lý khí thải: Đánh giá dữ liệu từ cảm biến O2, ECM điều chỉnh thời gian mở EGR, hoạt động hệ thống catalytic converter và hệ thống tái chế khí thải.
- Phản hồi và học máy (Learning): ECM ghi nhận các thay đổi môi trường (độ cao, nhiệt độ không khí) và tự động điều chỉnh các hệ số để duy trì hiệu suất tối ưu.
- Gửi dữ liệu ra ngoài: Thông qua CAN bus, ECM truyền thông tin tới các mô-đun khác (điều khiển hộp số tự động, hệ thống ổn định, hiển thị trên bảng đồng hồ).
5. Các tính năng thông minh được tích hợp trong ECM Toyota
5.1. Hệ thống Start‑Stop
Khi xe dừng (đèn đỏ, giao lộ), ECM tự động tắt máy để tiết kiệm nhiên liệu và giảm khí thải, sau đó khởi động lại nhanh chóng khi người lái nhả phanh hoặc bấm ga.
5.2. Adaptive Cruise Control (ACC)
ECM phối hợp với radar và camera, duy trì khoảng cách an toàn với xe phía trước bằng cách điều chỉnh tốc độ và thậm chí thay đổi số vòng quay động cơ.
5.3. Eco‑Mode
Chế độ lái tiết kiệm nhiên liệu, ECM sẽ giảm góc đánh lửa, giảm công suất tối đa và tối ưu thời gian mở bình phun để đạt mức tiêu thụ nhiên liệu thấp nhất có thể.
5.4. Dự báo bảo dưỡng (Predictive Maintenance)
Nhờ các thuật toán học máy, ECM có thể dự đoán thời gian thay thế bugi, lọc gió, hoặc thay dầu dựa trên số vòng quay và điều kiện lái.
6. Các lỗi thường gặp của ECM Toyota và cách chẩn đoán
6.1. Mã lỗi (DTC) phổ biến
| Mã lỗi | Mô tả | Nguyên nhân thường gặp |
|---|---|---|
| P0100 | Mất tín hiệu MAF | Cảm biến MAF hỏng, đường dây ngắn mạch |
| P0300 | Đánh trống ngẫu nhiên | Đánh lửa không đồng đều, bugi hỏng |
| P0420 | Hiệu suất catalytic converter giảm | Hệ thống EGR không hoạt động, cảm biến O2 hỏng |
| P0562 | Điện áp nguồn ECM thấp | Pin ắc quy yếu, cáp nối đất kém |
| P0700 | Lỗi truyền thông giữa ECM và TCM | Lỗi CAN bus, cáp nối lỗi |
6.2. Quy trình chẩn đoán cơ bản
- Kết nối máy scan OBD‑II: Đọc DTC, xác định mã lỗi.
- Kiểm tra nguồn điện và đất: Đảm bảo ECM nhận đủ 12V và có đường nối đất tốt.
- Xác minh tín hiệu cảm biến: Sử dụng oscilloscope hoặc multimeter đo tín hiệu đầu ra của các cảm biến quan trọng (MAF, MAP, O2).
- Kiểm tra actuator: Đánh giá hoạt động của bình phun, van EGR, IAC bằng cách đo điện áp và phản hồi.
- Kiểm tra mạng CAN bus: Kiểm tra các đoạn cáp, đầu nối, và sử dụng công cụ CAN analyzer để xác định lỗi truyền thông.
- Thực hiện reset ECM: Xóa DTC và thực hiện test drive để xem lỗi có tái xuất hiện hay không.
- Thay thế hoặc cập nhật phần mềm: Đối với lỗi phần mềm, có thể cần cập nhật firmware mới từ nhà sản xuất.
6.3. Khi nào cần thay thế ECM
Có thể bạn quan tâm: E Toyota – Hành Trình Của Người Dẫn Đầu Trong Cuộc Cách Mạng Xe Điện
- Lỗi không thể khắc phục bằng sửa chữa: Nhiều DTC liên tục xuất hiện mặc dù các cảm biến và actuator đều bình thường.
- Sự cố nghiêm trọng về điện: Ngắn mạch hoặc quá tải gây hỏng chip vi xử lý.
- Lỗi truyền thông toàn bộ mạng: Khi toàn bộ các mô-đun khác (ABS, Airbag) mất liên lạc.
- Cần cập nhật phần mềm: Đối với các tính năng mới (ví dụ: hỗ trợ hybrid, cải tiến tiêu thụ nhiên liệu).
7. Bảo trì và chăm sóc ECM Toyota
7.1. Kiểm tra nguồn điện và nối đất
- Đảm bảo pin ắc quy luôn ở mức voltage tối thiểu 12.4V khi xe không khởi động.
- Kiểm tra các cáp nối đất của ECM (thường ở khung xe) để tránh nhiễu điện.
7.2. Vệ sinh cảm biến
- Cảm biến MAF và MAP cần được làm sạch định kỳ (mỗi 30.000 – 50.000 km) bằng dung dịch chuyên dụng.
- Cảm biến O2 nên được kiểm tra và thay thế khi đáp ứng giảm dưới 0.8 V hoặc quá 0.2 V.
7.3. Kiểm tra bộ lọc khí và ống hút
- Độ tắc bộ lọc không khí làm giảm lưu lượng khí vào MAF, gây lỗi P0100.
- Đường ống hút (intake) cần không rò rỉ để tránh sai lệch áp suất MAP.
7.4. Cập nhật phần mềm
- Toyota cung cấp bản cập nhật phần mềm qua mạng (OTA) cho các mẫu xe mới. Đảm bảo kết nối internet và thực hiện cập nhật định kỳ để cải thiện hiệu suất và khắc phục lỗi.
8. So sánh ECM Toyota với các nhà sản xuất khác
| Tiêu chí | ECM Toyota | ECM Honda | ECM Ford | ECM Volkswagen |
|---|---|---|---|---|
| Kiến trúc CPU | ARM Cortex‑M4 (32‑bit) | PowerPC (32‑bit) | Intel Xeon (64‑bit) | Infineon TriCore |
| Giao thức chính | CAN 2.0B, LIN | CAN 2.0A | CAN FD | CAN 2.0B |
| Hỗ trợ hybrid | Có (đối với Prius, Camry Hybrid) | Có (Accord Hybrid) | Có (Fusion Hybrid) | Có (Golf GTE) |
| OTA update | Có (một số mẫu) | Không thường xuyên | Có (FordPass) | Có (VAG‑Connect) |
| Thời gian đáp ứng (ms) | 2‑5 | 3‑6 | 1‑4 | 2‑5 |
| Độ tin cậy (MTBF) | > 200,000 giờ | ~180,000 giờ | >210,000 giờ | ~190,000 giờ |
Toyota luôn đặt trọng tâm vào độ bền và khả năng chịu nhiệt của ECM, đặc biệt quan trọng đối với các dòng xe hybrid và tải trọng cao.
9. Ứng dụng của ECM trong các dòng xe Toyota hiện nay
9.1. Toyota Corolla (2026)
- ECM model: 2NR‑FE ECU, sử dụng chip 32‑bit.
- Tính năng nổi bật: Eco‑Mode, Start‑Stop, hỗ trợ Toyota Safety Sense (TSS‑2) qua CAN bus.
9.2. Toyota Camry Hybrid
- ECM + Hybrid Control Unit (HCU): Hai mô-đun phối hợp, ECM quản lý động cơ xăng, HCU quản lý motor điện.
- Công nghệ: Dự báo tải động cơ, tối ưu hoá quá trình chuyển đổi giữa động cơ xăng và điện.
9.3. Toyota RAV4 (2026)
- ECM: 2.5L Dynamic Force Engine ECU, tích hợp công nghệ Dual‑VVT-i.
- Tính năng: Adaptive Cruise Control, Lane Departure Alert, và hệ thống kiểm soát trượt (VSC) liên kết chặt chẽ với ECM.
9.4. Toyota Prius (2026)
- ECM + Power Control Unit (PCU): Điều khiển đồng thời hệ thống xăng và điện.
- Đặc điểm: Hệ thống “Regenerative Braking” được ECM quản lý để tối đa hoá thu hồi năng lượng.
10. Tương lai của ECM Toyota: Hướng tới xe điện và tự động hoá
10.1. Hệ thống điện tử mở rộng (E/E Architecture)
Toyota đang phát triển kiến trúc E/E mới, nơi ECM sẽ không còn là một mô-đun độc lập mà là một phần của mạng lưới siêu tốc (Ethernet, FlexRay). Điều này cho phép truyền dữ liệu lên tới 10 Gbps, đáp ứng nhu cầu của các hệ thống lái tự động cấp độ 3‑4.
10.2. AI và Machine Learning trên ECM
- Mô hình dự báo nhiên liệu: Sử dụng mạng nơ-ron để dự đoán mức tiêu thụ dựa trên hành vi lái và điều kiện thời tiết.
- Phân tích dữ liệu thời gian thực: ECM sẽ gửi dữ liệu lên đám mây, nơi AI phân tích và đề xuất cập nhật phần mềm tùy chỉnh cho từng chiếc xe.
10.3. Tích hợp với hệ thống V2X (Vehicle‑to‑Everything)
Trong môi trường đô thị thông minh, ECM sẽ nhận và gửi tín hiệu tới hạ tầng giao thông (đèn tín hiệu, bãi đỗ), giúp tối ưu hoá hành trình và giảm tắc nghẽn.
10.4. Điện hoá toàn diện
Với chiến lược “Toyota Electrified”, các mẫu xe điện (bEV) sẽ không còn dùng ECM truyền thống mà dùng Vehicle Control Unit (VCU) – một phiên bản nâng cao hơn, tích hợp quản lý động cơ điện, pin, và hệ thống sạc nhanh. Tuy nhiên, kiến thức về ECM vẫn là nền tảng quan trọng cho các kỹ sư và thợ sửa chữa.
11. Kết luận
ECM Toyota không chỉ là một bộ phận điều khiển động cơ đơn thuần mà còn là trung tâm điều phối thông tin, chịu trách nhiệm cho hiệu suất, độ bền, môi trường và an toàn của toàn bộ phương tiện. Từ những ngày đầu chỉ có chức năng cơ bản, đến hiện nay với các tính năng thông minh như Start‑Stop, Adaptive Cruise Control, và khả năng học máy, ECM đã chứng tỏ tầm quan trọng không thể thay thế trong ngành công nghiệp ô tô.
Việc hiểu rõ cấu trúc, cách hoạt động, các lỗi thường gặp và quy trình bảo trì của ECM sẽ giúp người lái, kỹ thuật viên và các nhà quản lý bảo dưỡng tối ưu hoá hiệu suất xe, giảm chi phí sửa chữa và kéo dài tuổi thọ của xe. Đồng thời, việc nắm bắt xu hướng phát triển như kiến trúc E/E mở rộng, AI trên ECM và tích hợp V2X sẽ giúp chúng ta chuẩn bị tốt hơn cho kỷ nguyên xe tự động và điện hoá.
Nếu bạn đang sở hữu một chiếc Toyota và muốn duy trì hiệu suất tối ưu, hãy chú ý đến việc bảo dưỡng định kỳ các cảm biến, kiểm tra nguồn điện, và không quên cập nhật phần mềm ECM khi có bản mới. Đối với những người đam mê công nghệ, việc khám phá và học hỏi về ECM Toyota cũng là một hành trình thú vị, mở ra cánh cửa tới những kiến thức sâu hơn về hệ thống điện tử hiện đại trong ngành ô tô.
