Hệ Thống Điện Thân Xe Ô Tô Là Gì? Tổng Hợp Các Bộ Phận và Chức Năng

Trong thời đại công nghệ phát triển, ô tô điện ngày càng trở thành lựa chọn phổ biến nhờ thân thiện với môi trường và vận hành êm ái. Một trong những yếu tố then chốt quyết định trải nghiệm và an toàn của xe chính là hệ thống điện thân. Đây không chỉ là mạng lưới dây điện đơn thuần, mà là một bộ não điện tử phức tạp, điều khiển hàng trăm chức năng từ chiếu sáng, giải trí đến các hệ thống an toàn. Hiểu rõ hệ thống điện thân xe ô tô sẽ giúp bạn khai thác tối đa tính năng, bảo dưỡng đúng cách và xử lý sự cố hiệu quả.

Hệ thống điện thân xe ô tô (Vehicle Body Electrical System) là tập hợp các bộ phận điện tử, bộ điều khiển và mạng lưới kết nối, có nhiệm vụ cung cấp điện năng, điều khiển và giám sát hoạt động của hầu hết các thiết bị trên thân xe. Khác với hệ thống điện truyền thống trên xe xăng, hệ thống trên ô tô điện được thiết kế tối ưu hóa hơn, tích hợp sâu với các bộ phận như pin, động cơ điện và hệ thống sạc. Bài viết này sẽ cung cấp cái nhìn toàn diện và chi tiết nhất về cấu trúc, từng thành phần và nguyên lý hoạt động của hệ thống điện thân trên ô tô điện hiện đại.

Có thể bạn quan tâm: Bảo Dưỡng Xe Ô Tô 40000km: Danh Mục Chi Tiết & Lưu Ý Quan Trọng

Có thể bạn quan tâm: Các Hãng Xe Ô Tô Của Ý Nổi Tiếng Nhất Thế Giới

Tổng Quan về Hệ Thống Điện Thân Xe Ô Tô

Hệ thống điện thân xe ô tô đóng vai trò như hệ thần kinh trung ương của chiếc xe, kết nối và điều phối mọi hoạt động từ đơn giản như bật đèn đến phức tạp như điều khiển hành trình. Trên ô tô điện, hệ thống này còn có trách nhiệm quan trọng trong việc quản lý năng lượng từ pin, điều khiển các hệ thống sạc và hỗ trợ các chức năng đặc thù như tái sinh phanh (regenerative braking). Về cơ bản, hệ thống được chia thành hai nhóm chính: nhóm cung cấp và phân phối điện (như pin, bộ chuyển đổi, hộp cầu chì) và nhóm điều khiển, xử lý tín hiệu (các bộ điều khiển ECU, cổng giao tiếp, mạng CAN). Sự phối hợp nhịp nhàng giữa các nhóm này đảm bảo xe vận hành trơn tru, an toàn và tiết kiệm năng lượng.

Có thể bạn quan tâm: Các Hãng Xe Ô Tô Thái Lan: Tổng Hợp Và Đánh Giá Chi Tiết

Bộ Điều Khiển Điện Thân Xe Tích Hợp (IBU)

Bộ điều khiển điện thân xe tích hợp (Integrated Body Controller – IBU) là “bộ não” chính phụ trách các chức năng cơ bản trên thân xe. Nó thay thế hoàn toàn hoặc một phần các hộp cầu chì và relay truyền thống bằng công nghệ bán dẫn thông minh. IBU nhận tín hiệu từ các công tắc, cảm biến và xử lý để điều khiển trực tiếp các thiết bị như đèn chiếu sáng, còi, rửa kính, tờ mờ kính, và hệ thống khóa cửa.

Chức năng cốt lõi của IBU bao gồm:

• Điều khiển đầu ra (Output Control): Kích hoạt hoặc ngắt các thiết bị điện thông qua các switch thông minh (IPS – Intelligent Power Switch), thay vì dùng relay cơ học. Điều này giúp giảm kích thước, tăng độ tin cậy và cho phép kiểm soát từ xa qua mạng CAN.
• Đọc đầu vào (Input Monitoring): Thu nhận tín hiệu từ các công tắc vật lý (như công tắc đèn, công tắc cửa sổ), cảm biến (cảm biến nhiệt độ, công tắc an toàn) và truyền về các bộ điều khiển khác.
• Giao tiếp mạng: IBU giao tiếp với các ECU khác qua mạng CAN để trao đổi thông tin, ví dụ: khi tay lái được điều chỉnh, IBU có thể gửi tín hiệu đến hệ thống chiếu sáng để tự động điều chỉnh độ nghiêng đèn pha.
• Bảo vệ chống quá tải: Mỗi kênh đầu ra trên IBU được bảo vệ, nếu phát hiện dòng điện vượt ngưỡng, nó sẽ tự động ngắt để tránh hư hỏng dây điện hoặc thiết bị.

Trên các mẫu ô tô điện như Hyundai Ioniq 5, IBU thường được tích hợp chặt chẽ với các bộ điều khiển khác, giúp giảm số lượng hộp điện tử rời, từ đó tiết kiệm không gian và trọng lượng. Người dùng có thể cảm nhận sự tiện lợi khi sử dụng các tính năng như mở cửa sổ từ xa, bật đèn chào đi, tất cả đều được xử lý bởi IBU.

Có thể bạn quan tâm: Các Hãng Xe Ô Tô Châu Âu: Tổng Quan & Đánh Giá Chi Tiết

Bộ Điều Khiển Trung Tâm Tích Hợp (ICU)

Bộ điều khiển trung tâm tích hợp (Integrated Central Controller – ICU) là một bộ điều khiển đa năng, thực hiện chức năng kết hợp giữa hộp đấu dây thông minh (SJB) và cổng giao tiếp trung tâm (CGW). Trong nhiều kiến trúc xe hiện đại, ICU đóng vai trò là trung tâm xử lý và định tuyến dữ liệu giữa các mạng CAN khác nhau.

ICU thường được bố trí gần khoang lái hoặc trong hộp cầu chì chính. Về mặt vật lý, nó bao gồm một vi điều khiển mạnh, các cổng giao tiếp và bộ chuyển đổi giao thức. Chức năng chính:

• Tích hợp SJB: ICU thay thế hộp SJB truyền thống, nhận tín hiệu từ các công tắc trên tay lái, cửa, và điều khiển các relay lớn như relay đèn pha, đèn định vị.
• Làm cổng giao tiếp: ICU kết nối các mạng CAN có tốc độ và giao thức khác nhau (như HS-CAN, FD-CAN) lại với nhau, đảm bảo dữ liệu có thể được trao đổi giữa các hệ thống động cơ, thân xe và giải trí.
• Xử lý tín hiệu trung gian: Khi người lái bật đèn xi nhan, tín hiệu từ công tắc tổ hợp sẽ qua ICU, sau đó được chuyển đến IBU để bật đèn xi nhan tương ứng.

Sự hiện diện của ICU giúp đơn giản hóa kiến trúc điện, giảm số lượng dây cáp và tăng độ ổn định. Trên ô tô điện, ICU còn có nhiệm vụ kết nối với các bộ điều khiển liên quan đến năng lượng như BMS (Battery Management System) và VCU (Vehicle Control Unit).

Cổng Trung Tâm (CGW)

Cổng giao tiếp trung tâm (Central Gateway – CGW) là thành phần quan trọng trong kiến trúc mạng CAN hiện đại, đặc biệt trên các dòng ô tô điện và xe cao cấp. CGW hoạt động như một “cảnh sát giao thông” thông minh, kiểm soát luồng dữ liệu giữa các mạng CAN khác nhau, đảm bảo thông tin được truyền đi đúng đích một cách an toàn và hiệu quả.

CGW thực hiện ba chức năng chính:

1. Định tuyến (Routing): Xe hiện đại có nhiều mạng CAN riêng biệt cho các nhóm hệ thống (ví dụ: mạng CAN cho động cơ, mạng CAN cho thân xe, mạng CAN cho giải trí). CGW nhận gói dữ liệu từ một mạng, xác định địa chỉ đích và chuyển tiếp sang mạng phù hợp. Ví dụ: thông tin tốc độ từ ECU động cơ (trên mạng powertrain) được CGW chuyển đến cluster (màn hình bảng táp-lô) để hiển thị.
2. Cổng an ninh mạng (Security Gateway): Đây là tính năng bảo mật quan trọng, ngăn chặn truy cập trái phép vào các mạng nhạy cảm. Khi kết nối máy chẩn đoán, máy phải được xác thực qua CGW (thường bằng chứng chỉ kỹ thuật số do hãng cấp) thì mới được phép đọc dữ liệu từ các ECU bảo mật. Điều này ngăn chặn việc sửa đổi phần mềm độc hại hoặc đánh cắp dữ liệu. Trên một số hãng như Hyundai/Kia, việc ủy quyền SGW thực hiện ngoại tuyến, không cần internet.
3. Chẩn đoán lỗi mạng: CGW có thể phát hiện sự cố truyền dẫn như mất kết nối, lỗi gói tin và báo lỗi về hệ thống chẩn đoán.

Sự tồn tại của CGW làm tăng độ phức tạp cho việc chẩn đoán, vì kỹ thuật viên cần hiểu rõ luồng dữ liệu và biết cách xác thực. Đối với người dùng thông thường, CGW hoàn toàn vô hình, nhưng nó đảm bảo các hệ thống như cruise control, hệ thống giải trí và điều hòa không khí giao tiếp với nhau một cách an toàn.

Khối Kết Nối Thông Minh (SJB)

Khối kết nối thông minh (Smart Junction Block – SJB) là phiên bản nâng cao của hộp cầu chì (Junction Box) truyền thống. Thay vì sử dụng cầu chì và relay cơ học, SJB dùng công nghệ bán dẫn IPS (Intelligent Power Switch) để điều khiển điện, mang lại nhiều lợi ích như kích thước nhỏ gọn, khả năng tự bảo vệ và điều khiển từ xa.

SJB đóng vai trò trung tâm trong việc phân phối điện cho các thiết bị trên thân xe. Các chức năng chính:

• Nhận tín hiệu điều khiển: SJB nhận lệnh từ IBU, ICU hoặc trực tiếp từ công tắc thông qua mạng CAN. Ví dụ: khi bạn bật công tắc đèn pha trên cột lái, tín hiệu đi qua mạng CAN đến SJB, SJB sau đó bật IPS để cấp điện cho đèn pha.
• Điều khiển các relay lớn: SJB có khả năng điều khiển các relay cần dòng điện cao như relay đèn pha, đèn sương mù, còi báo động. Nhờ IPS, SJB có thể cắt điện tức thời khi phát hiện quá dòng, tránh cháy nổ.
• Bảo vệ mạch: Mỗi kênh đầu ra trên SJB được giới hạn dòng điện, nếu thiết bị nào đó bị chập, SJB sẽ ngắt kênh đó mà không ảnh hưởng đến các kênh khác.
• Hỗ trợ chẩn đoán: SJB có thể báo lỗi về ECU trung tâm nếu phát hiện mạch mở hoặc ngắn, giúp kỹ thuật viên dễ dàng xác định vị trí hỏng.

Trên ô tô điện, SJB còn có nhiệm vụ quản lý điện cho các thiết bị sạc như cổng sạc xe (V2L – Vehicle to Load), cung cấp điện cho外设 khi xe đỗ.

Hệ Thống Giải Trí (AVN)

Hệ thống giải trí (Audio-Video-Navigation – AVN) trên ô tô điện thường được tích hợp với bảng táp-lô số, tạo nên trải nghiệm kết nối hiện đại. AVN không chỉ là màn hình phát nhạc mà còn là trung tâm điều khiển nhiều chức năng xe.

Cấu trúc AVN gồm ba phần:

1. Phần đầu vào: Bao gồm màn hình cảm ứng lớn (thường 10-15 inch), các nút bấm/vòng quay trên vô lăng, micro, và cảm biến giọng nói. Người lái có thể điều chỉnh âm lượng, chuyển bài, hoặc ra lệnh bằng giọng nói.
2. Phần xử lý: Đơn vị xử lý chính (AVN Head Unit) và các mô-đun phụ như bộ giải mã âm thanh, bộ thu phát radio, bộ xử lý tín hiệu video. Phần này chạy hệ điều hành nhúng (ví dụ: Android Automotive), cho phép cài đặt ứng dụng.
3. Phần đầu ra: Loa, màn hình, cổng kết nối (USB, HDMI, Bluetooth), và cổng anten.

Trên ô tô điện, AVN thường hiển thị thông tin quan trọng như:

• Mức độ pin, quãng đường còn lại, công suất sạc.
• Vị trí trạm sạc gần nhất.
• Dữ liệu tiêu thụ năng lượng thời gian thực.
• Điều khiển hệ thống điều hòa không khí, ghế sưởi/làm nóng.

Tính năng kết nối như Apple CarPlay, Android Auto, hoặc ứng dụng gọi xe cũng được tích hợp sâu vào AVN, giúp người dùng tận dụng tối đa điện thoại thông minh mà không làm mất tập trung khi lái.

Hệ Thống Thông Tin (Cluster)

Hệ thống cluster (cụm đồng hồ kỹ thuật số) là bộ phận hiển thị thông tin quan trọng trước mắt người lái. Trên ô tô điện, cluster thường là màn hình kỹ thuật số kích thước 7-12 inch, thay thế hoàn toàn đồng hồ cơ.

Cluster nhận dữ liệu từ các ECU qua mạng CAN và hiển thị:

• Tốc độ xe, vòng tua (đối với xe hybrid có động cơ đốt trong).
• Mức pin, công suất tức thời (kW), công suất sạc.
• Quãng đường có thể di chuyển được (Range) dựa trên mức pin và lịch sử lái.
• Chế độ lái (Eco, Sport, Comfort).
• Cảnh báo an toàn như hệ thống phanh tự động, cảnh báo lệch làn.
• Thông tin truyền thông, hướng dẫn đường.

Trên nhiều mẫu ô tô điện, cluster có thể tùy chỉnh giao diện, thay đổi màu sắc, bố cục thông tin theo sở thích. Một số xe còn có cluster phụ trên vô lăng (head-up display) để hiển thị tốc độ và hướng dẫn trực tiếp trên kính trước, tăng tính an toàn.

Hệ Thống Điều Chỉnh Gương Chiếu Hậu

Hệ thống điều chỉnh gương chiếu hậu trên ô tô điện thường được điện hóa hoàn toàn, cho phép điều chỉnh từ bên trong xe bằng công tắc hoặc màn hình. Hệ thống bao gồm:

• Công tắc điều chỉnh: Thường đặt trên cửa lái, gồm các nút chọn gương trái/phải và 4 nút mũi tên để điều chỉnh góc.
• Motor điều chỉnh: Mỗi gương chiếu hậu có một motor nhỏ (điện xoay chiều hoặc motor DC) giúp di chuyển gương theo 4 hướng (ngang, dọc). Motor này được điều khiển bởi IBU hoặc SJB.
• Cảm biến lùi và gập: Trên xe điện cao cấp, gương chiếu hậu có thể tự động gập khi đóng cửa, hoặc lùi lại khi chuyển sang số lùi để tránh va chạm. Cảm biến siêu âm hoặc camera giúp phát hiện vật cản.

Trên một số mẫu xe điện mới, gương chiếu hậu có thể thay thế bằng camera màn hình (camera chiếu hậu), nhưng hệ thống điều khiển điện vẫn tương tự. Hệ thống này giao tiếp với IBU qua mạng CAN để nhận lệnh và báo trạng thái (ví dụ: gương đã gập hay chưa).

Hệ Thống Nâng Hạ Kính

Hệ thống nâng hạ kính cửa sổ trên ô tô điện thường được điện hóa hoàn toàn với tính năng tự động một chạm. Cấu tạo bao gồm:

• Công tắc điều khiển: Đặt trên cửa lái và cửa hành khách phía trước, có chế độ tự động (bấm một lần để mở/đóng toàn bộ) và từng bước (giữ nút).
• Motor nâng hạ kính: Mỗi cửa sổ có một motor (thường là motor DC) kết nối với cơ cấu tay lái (cáp hoặc thanh trục). Motor được điều khiển bởi SJB hoặc IBU.
• Cảm biến chống kẹt: Hầu hết cửa sổ điện đều có cảm biến lực hoặc cảm biến quang (tại mép kính) để phát hiện khi có vật cản (như tay trẻ em) trong quá trình đóng cửa sổ. Khi phát hiện, hệ thống sẽ tự động đảo chiều đóng cửa sổ lên, đảm bảo an toàn.

Hệ thống này còn có tính năng khóa cửa sổ từ công tắc trung tâm, và trên ô tô điện, một số xe cho phép mở/đóng cửa sổ từ ứng dụng điện thoại thông qua kết nối Bluetooth hoặc Internet.

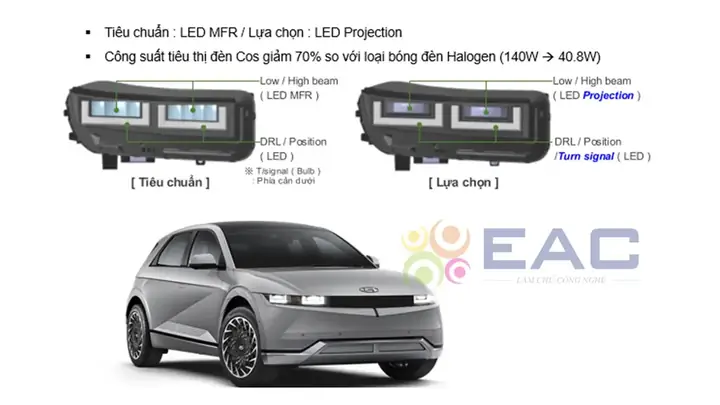

Hệ Thống Chiếu Sáng

Hệ thống chiếu sáng trên ô tô điện thường sử dụng đèn LED hoặc Laser, tiết kiệm năng lượng và độ sáng cao. Hệ thống được điều khiển bởi IBU và SJB, với các chế độ:

• Đèn pha tự động (Auto Headlight): Cảm biến ánh sáng (photocell) phát hiện bóng tối, gửi tín hiệu đến IBU để bật đèn pha.
• Đèn pha chuyển động (Adaptive Driving Beam): Sử dụng camera trước để phát hiện xe ngược chiều, tự động che một phần chùm sáng để không chói người lái đối diện.
• Đèn chiếu ban ngày (DRL): Luôn bật khi xe chạy, tăng tính an toàn.
• Đèn xi nhan, đèn phanh, đèn đuôi: Được điều khiển bởi SJB, với chế độ nhấp nháy khi dừng đèn đỏ.

Trên ô tô điện, hệ thống chiếu sáng còn có thể tích hợp chức năng “học đường” (follow-me-home) – giữ đèn sáng một lúc sau khi khóa xe, và đèn sạc (hiển thị trạng thái sạc pin).

Công Tắc Tổ Hợp (Multifunction Switch)

Công tắc tổ hợp (Multifunction Switch) là cụm công tắc đa chức năng gắn trên cột lái, sau vô lăng. Đây là thiết bị đầu vào quan trọng, tập hợp nhiều chức năng vào một công tắc để người lái dễ thao tác mà không rời tay khỏi vô lăng.

Các chức năng thường gặp:

• Hazard (đèn cảnh báo): Bật/tắt đèn xi nhan toàn xe.
• Tín hiệu rẽ: Trái/phải.
• Gạt mưa và rửa kính: Điều chỉnh tốc độ gạt, phun nước rửa kính.
• Đèn pha: Chuyển đổi giữa đèn phá và đèn cốt.
• Kiểm soát hành trình (Cruise Control): Đặt, điều chỉnh tốc độ, tắt bật.
• Điều chỉnh volume/điều hòa: Trên một số xe, vòng quay trên công tắc điều chỉnh âm lượng hoặc nhiệt độ.

Công tắc này giao tiếp với IBU hoặc ICU qua mạng CAN. Khi người lái bật hazard, tín hiệu được gửi đến IBU, IBU sau đó điều khiển relay để bật tất cả đèn xi nhan.

Hệ Thống Mạng CAN

Hệ thống mạng CAN (Controller Area Network) là xương sống truyền thông của ô tô điện hiện đại. Thay vì dùng hàng trăm dây cáp riêng lẻ, mạng CAN cho phép các ECU trao đổi dữ liệu qua một cáp xoắn đôi chung, giảm chiều dài dây, trọng lượng và tăng độ tin cậy.

Trên ô tô điện như Hyundai Ioniq 5, mạng CAN được chia thành nhiều loại với tốc độ và mục đích khác nhau:

• D-HSCAN (Diagnostic High-Speed CAN): Dùng cho chẩn đoán, kết nối cổng OBD-II.
• I-HSCAN và M-HSCAN: Dùng cho hệ thống thông tin giải trí (infotainment).
• B-HSCAN (Body High-Speed CAN): Kết nối các thiết bị điện thân như đèn, cửa sổ, gương.
• E-CANFD: Liên kết bộ điều khiển điều hòa không khí với hệ thống thông tin.
• C-CANFD: Kết nối các hệ thống khung gầm như treo, lái, phanh.
• P-CANFD: Kết nối VCU (Vehicle Control Unit) với hộp số và trạng thái dừng đỗ.
• G-CANFD: Liên quan đến hệ thống điều khiển động, sạc và quản lý pin.

CGW đóng vai trò định tuyến giữa các mạng này. Ví dụ: thông tin từ BMS (trên mạng liên quan pin) cần được gửi đến cluster (trên mạng body) để hiển thị mức pin, CGW sẽ chuyển tiếp dữ liệu giữa hai mạng.

Tầm Quan Trọng và Ứng Dụng Thực Tế

Hiểu hệ thống điện thân xe ô tô không chỉ dành cho kỹ thuật viên. Người dùng thông thường cũng cần nắm vững để:

• Khắc phục sự cố cơ bản: Khi đèn không sáng, cửa sổ không lên, biết được có thể do cầu chì (trên SJB) hỏng hoặc sensor bị lỗi, từ đó tìm kiếm thông tin sửa chữa chính xác.
• Tận dụng tối đa tính năng: Biết cách sử dụng các chế độ tự động, kết nối điện thoại, hoặc điều chỉnh cài đặt qua màn hình AVN mà không cần đến sách hướng dẫn dày cộp.
• An toàn khi sử dụng: Hiểu rõ chức năng của các cảm biến và công tắc giúp tránh thao tác sai, ví dụ không tắt công tắc đèn khi xe đang chạy trên xe điện (vì đèn LED tiêu thụ ít điện, nhưng vẫn ảnh hưởng đến pin).
• Bảo dưỡng tiết kiệm chi phí: Khi biết hệ thống điện thân được tích hợp, người dùng sẽ không còn thay thế phụ tùng thủ công cũ, mà tìm kiếm dịch vụ chuyên dụng có máy chẩn đoán.

Trên ô tô điện, hệ thống điện thân còn góp phần tối ưu hóa hiệu suất năng lượng. Ví dụ, hệ thống có thể tự động tắt các thiết bị không cần thiết khi pin yếu để dành năng lượng cho động cơ. Nó cũng quản lý việc sạc pin AC/DC thông qua các bộ điều khiển liên quan.

Kết Luận

Hệ thống điện thân xe ô tô, đặc biệt trên ô tô điện, là một kiến trúc phức tạp nhưng được thiết kế thông minh để mang lại trải nghiệm lái xe an toàn, tiện lợi và kết nối. Từ IBU, ICU, CGW đến SJB, AVN và mạng CAN, từng thành phần đảm nhận một vai trò cụ thể trong việc điều khiển và giám sát mọi hoạt động trên thân xe. Việc nắm vững kiến thức này không chỉ giúp bạn khai thác tối đa xe của mình, mà còn là nền tảng để bảo dưỡng và xử lý sự cố một cách hiệu quả.
