Việc lựa chọn và lắp đặt cầu nâng rửa xe 1 trụ đòi hỏi người dùng phải nắm rõ các thông số kỹ thuật, đặc biệt là kích thước, để đảm bảo không gian lắp đặt phù hợp, vận hành an toàn và tránh lãng phí diện tích. Bài viết này sẽ cung cấp bảng thông số đầy đủ và chi tiết nhất về kích thước cầu nâng ô tô 1 trụ, giúp bạn tính toán chính xác mặt bằng, chuẩn bị móng và đảm bảo cầu nâng hoạt động hiệu quả trong trung tâm rửa xe của mình.
Có thể bạn quan tâm: Kích Thước Cơ Sở Xe Ô Tô Là Gì? Ảnh Hưởng Đến Xe Như Thế Nào
Có thể bạn quan tâm: Cách Đọc & Lựa Chọn Kích Thước Bánh Xe Ô Tô Chuẩn Chỉnh
Tóm Tắt Các Thông Số Kích Thước Chính
Dưới đây là tổng hợp các thông số kích thước quan trọng nhất bạn cần biết trước khi lắp đặt:
- Chiều dài mặt bàn nâng: 4,6m, có loại thêm 0,2m đường dẫn đầu/cuối nên tổng chiều dài lắp đặt lên tới 5m.
- Diện tích mặt bằng cần thiết: Cần ít nhất 6m² phía trước cầu để xe có thể quay đầu an toàn. Tổng diện tích lắp đặt bao gồm cả diện tích chiếm chỗ của cầu (khoảng 10-12,5m² tùy chiều rộng) và diện tích quay đầu.
- Yêu cầu móng: Miệng móng tối thiểu 1m². Chiều sâu đào móng từ 2,5m (với cầu sản xuất trong nước) đến 2,6m (với cầu nhập khẩu Ấn Độ), bao gồm lớp bê tông gia công 0,2-0,3m bên dưới.
- Chiều cao không gian: Chiều cao mái tối thiểu 4m, tính bằng tổng chiều cao ty nâng (khoảng 1,5m) và chiều cao xe (từ 2,3-2,5m), cộng thêm khoảng an toàn.
Có thể bạn quan tâm: Cách Kích Gầm Xe Ô Tô An Toàn: Hướng Dẫn Chi Tiết Từ Chuyên Gia

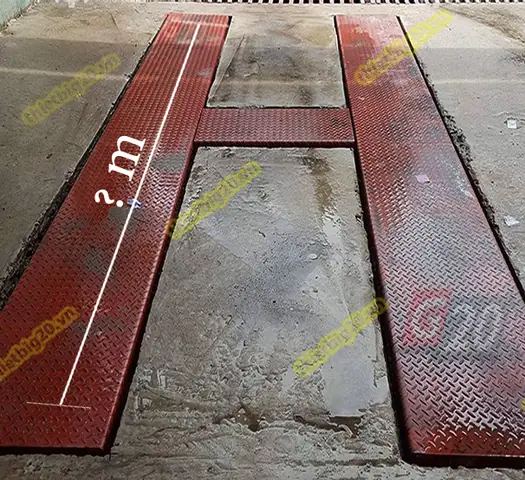

Chiều Dài Mặt Bàn Nâng và Tổng Chiều Dài Lắp Đặt
Thông số cốt lõi đầu tiên là chiều dài của mặt bàn nâng, nơi xe được đỗ và nâng lên. Cầu nâng 1 trụ thông dụng có chiều dài mặt bàn là 4,6m. Tuy nhiên, nhiều model được thiết kế thêm 0,2m đường dẫn ở cả đầu và cuối cầu để tạo độ dốc nhẹ, giúp xe dễ dàng lên/xuống cầu mà không bị cấn. Do đó, tổng chiều dài thực tế cần tính toán cho toàn bộ hệ thống là khoảng 5m.
Việc hiểu rõ tổng chiều dài này cực kỳ quan trọng. Nếu bạn chỉ tính theo chiều dài mặt bàn 4,6m mà bỏ qua đoạn đường dẫn, bạn có thể thiếu không gian để xe vào vị trí một cách mượt mà, đặc biệt với các xe có chiều dài lớn. Đoạn đường dẫn cũng cần có mặt phẳng và đủ rộng để bánh xe không trượt ra ngoài khi di chuyển. Trước khi lắp đặt, hãy dùng thước đo thực tế để đánh dấu vị trí dài 5m trên mặt bằng, đảm bảo không có vật cản nào như cột, tường hay thiết bị khác chiếm dụng.
Có thể bạn quan tâm: Định Giá Ô Tô Cũ Chính Xác Nhất: Hướng Dẫn Từ A Đến Z
Diện Tích Mặt Bằng Cần Thiết cho Toàn Bộ Hệ Thống
Chỉ có chiều dài cầu là chưa đủ. Bạn cần tính toán tổng diện tích mặt bằng để vừa đặt cầu nâng, vừa có không gian cho xe di chuyển, quay đầu và thao tác bảo dưỡng. Thông số quan trọng là diện tích tối thiểu 6m² cần thiết để xe có thể quay đầu trên cầu. Đây là khoảng空间 phía trước hoặc phía sau cầu, tùy theo cách sắp xếp, nơi xe sau khi rửa xong có thể lùi ra hoặc quay đầu để ra khỏi vị trí.
Để tính toán diện tích tổng cần chuẩn bị, bạn cần biết thêm chiều rộng của mặt bàn cầu. Cầu nâng 1 trụ thường có chiều rộng mặt bàn dao động từ 2m đến 2,5m, tùy theo model và khả năng tải trọng. Ví dụ, với một cầu có chiều dài 5m và chiều rộng 2m:
- Diện tích chiếm chỗ của cầu: 5m x 2m = 10m².
- Cộng thêm diện tích quay đầu tối thiểu 6m².
- Tổng diện tích mặt bằng nên có ít nhất 16m² (10m² + 6m²).
Trong thực tế, bạn nên dự phòng thêm khoảng trống xung quanh cầu (khoảng 0,5-1m mỗi bên) để thao tác an toàn, đặt dụng cụ, và tránh va chạm. Vậy diện tích thực tế nên từ 18-20m² trở lên. Với các trung tâm rửa xe đặt ở nội thành có diện tích hạn chế, việc tính toán chính xác này giúp bạn tối ưu hóa không gian, tránh tình trạng lắp xong mới phát hiện không đủ chỗ cho xe quay đầu hoặc xe lớn (như SUV) không thể di chuyển linh hoạt.
Yêu Cầu Về Miệng Móng và Chiều Sâu Đào Móng
Kích thước móng là yếu tố kỹ thuật then chốt đảm bảo cầu nâng hoạt động ổn định, an toàn và bền bỉ theo thời gian. Có hai thông số chính bạn cần tuân thủ nghiêm ngặt:
-
Diện tích miệng móng: Miệng móng (phần đài cầu đặt xuống) phải có diện tích tối thiểu là 1m². Điều này đảm bảo diện tích tiếp xúc với nền đất đủ lớn để phân tán lực nặng của cầu và xe, tránh lún lệch. Trong thực tế, nên làm móng lớn hơn một chút (ví dụ 1,2m x 1,2m) để tăng độ ổn định.
-
Chiều sâu đào móng và chiều cao ty nâng:
- Chiều dài (chiều sâu) của ty nâng (khối nâng): Cầu nâng sản xuất trong nước thường có chiều dài ty là 2,1m, trong khi cầu nhập khẩu từ Ấn Độ thường là 2,2m.
- Chiều sâu đào hố móng: Do cần đổ một lớp bê tông gia công (cọc bè hoặc bản đáy) bên dưới ty nâng để tạo mặt phẳng và cứng, nên chiều sâu hố móng phải lớn hơn chiều dài ty nâng. Cụ thể:
- Với ty dài 2,1m, bạn cần đào sâu 2,5m.
- Với ty dài 2,2m, bạn cần đào sâu 2,6m.
- Lớp bê tông gia công: Độ dày lớp bê tông này thường từ 0,2m đến 0,3m. Nếu điều kiện cho phép, nên lắp thêm lưới thép bên trong lớp bê tông để tăng độ chịu lực và chống nứt vỡ theo thời gian. Việc chuẩn bị móng chắc chắn như vậy là bước quan trọng không thể bỏ qua, bởi nó quyết định tuổi thọ và độ an toàn của cả hệ thống cầu nâng trong suốt nhiều năm sử dụng.
Chiều Cao Không Gian Tối Thiểu Từ Mái
Chiều cao của không gian lắp đặt cũng là một thông số kích thước dễ bị bỏ sót. Cầu nâng khi ở vị trí hạ (xe đỗ trên mặt đất) thì không thành vấn đề, nhưng khi nâng lên vị trí làm việc, toàn bộ hệ thống (ty nâng + xe) sẽ chiếm dụng một chiều cao rất lớn.
- Chiều cao của ty nâng (khối nâng): Khoảng 1,5m.
- Chiều cao của xe ô tô thông thường: Dao động từ 2,3m đến 2,5m (tính từ mặt đường đến điểm cao nhất trên nóc xe).
- Tổng chiều cao cần thiết: 1,5m (ty) + 2,5m (xe cao nhất) = 4,0m.
- Khoảng an toàn: Nên dự phòng thêm ít nhất 0,2-0,3m để tránh cầu nâng hoặc xe chạm vào mái, thiết bị treo.
Vì vậy, chiều cao từ mặt đất đến đáy mái (hoặc thiết bị treo) tối thiểu phải từ 4,2m trở lên. Nếu trung tâm rửa xe của bạn có mái thấp hơn con số này, bạn sẽ không thể sử dụng cầu nâng 1 trụ cho các xe có chiều cao trên 2,3m. Đây là lý do tại sao nhiều garage trong nhà xưởng có mái cao từ 5-6m để có thể phục vụ cả xe tải nhẹ và xe con lớn. Bạn cần đo đạc chính xác chiều cao không gian của mình và so sánh với chiều cao xe định sử dụng chính.
So Sánh Kích Thước Giữa Cầu Nâng Sản Xuất Trong Nước và Nhập Khẩu Ấn Độ
Trên thị trường, hai dòng cầu nâng 1 trụ phổ biến là sản xuất trong nước và nhập khẩu từ Ấn Độ. Về tổng thể, kích thước của chúng rất giống nhau, nhưng có một số khác biệt nhỏ về chi tiết kỹ thuật:
- Chiều dài mặt bàn nâng: Cả hai đều phổ biến ở mức 4,6m.
- Tổng chiều dài (có đường dẫn): Đều có thể lên tới 5m.
- Diện tích quay đầu: Yêu cầu chung là 6m².
- Miệng móng tối thiểu: Đều là 1m².
- Chiều sâu ty nâng: Đây là điểm khác biệt chính:
- Cầu Việt Nam: Chiều dài ty thường là 2,1m.
- Cầu Ấn Độ: Chiều dài ty thường là 2,2m.
- Hệ quả: Cầu Ấn Độ yêu cầu hố móng sâu hơn 10cm (2,6m so với 2,5m).
Sự khác biệt về chiều sâu ty này rất nhỏ và thường không ảnh hưởng lớn đến việc lựa chọn, trừ khi không gian đào móng của bạn bị giới hạn cực kỳ. Trong thực tế sử dụng, hiệu năng nâng, độ bền và kích thước mặt bằng cần thiết của hai dòng này gần như tương đương. Sự lựa chọn nên dựa trên nhiều yếu tố khác như chất lượng vật liệu, hệ thống thủy lực, dịch vụ bảo trì sau bán và chính sách bảo hành hơn là sự chênh lệch kích thước tinh vi này.
Các Yếu Tố Khác Cần Xem Xét Khi Lựa Chọn Kích Thước
Bên cạnh các thông số kỹ thuật cố định, bạn cần cân nhắc các yếu tố sau để quyết định kích thước cầu nâng phù hợp nhất với nhu cầu thực tế:
- Loại xe phục vụ chính: Nếu chủ yếu rửa xe con, chiều dài 4,6m là đủ. Nếu bạn cần phục vụ cả xe SUV dài trên 4,5m hoặc xe bán tải, bạn nên tìm hiểu các model có chiều dài mặt bàn lớn hơn (5m trở lên) hoặc cầu nâng 2 trụ. Chiều cao xe cũng quan trọng, như đã phân tích ở phần chiều cao không gian.
- Tần suất và lưu lượng xe: Trung tâm rửa xe lớn, xe qua lại liên tục sẽ cần không gian linh hoạt hơn. Diện tích quay đầu 6m² là mức tối thiểu, bạn nên có thêm không gian dự phòng để xe chờ hoặc luân chuyển mà không cản đường.
- Quy định an toàn tại chỗ: Một số khu công nghiệp hoặc nhà xưởng có quy định về khoảng cách an toàn tối thiểu từ cơ sở vật chất đến tường, cột. Hãy kiểm tra lại quy định này trước khi lên kế hoạch lắp đặt.
Kế Hoạch Lắp Đặt và Tính Toán Mặt Bằng Thực Tế
Sau khi nắm vững các thông số, bạn cần thực hiện một kế hoạch lắp đặt cụ thể:
- Đo đạc chính xác mặt bằng: Dùng thước đo, dây dù để xác định chiều dài, chiều rộng và chiều cao thực tế của khu vực dự định lắp đặt.
- Vẽ bản vẽ sơ bộ: Phác thảo vị trí cầu nâng, hướng xe vào/ra, khu vực quay đầu, và không gian dự phòng xung quanh. Đảm bảo tổng diện tích tính toán (diện tích cầu + 6m² quay đầu + khoảng trống) nằm trong giới hạn mặt bằng của bạn.
- Xác định vị trí hố móng: Đánh dấu vị trí hai đầu của hố móng dựa trên tổng chiều dài cầu (5m). Khoảng cách giữa hai miệng móng sẽ bằng chiều dài ty nâng (2,1m hoặc 2,2m).
- Kiểm tra lại chiều cao: Đo từ mặt đất đến đáy mái. Nếu thấp hơn 4,2m, bạn cần cân nhắc lựa chọn cầu nâng có ty nâng thấp hơn (nếu có) hoặc chỉ sử dụng cho các xe thấp.
Lưu Ý Quan Trọng Khi Chuẩn Bị Móng
Chuẩn bị móng đúng kỹ thuật là yếu tố sống còn cho độ bền của cầu nâng. Bạn hoặc đội thi công cần thực hiện:
- Đào hố móng: Đào sâu đúng chiều sâu đã tính (2,5m hoặc 2,6m), rộng hơn miệng móng tối thiểu 1m² một chút để dễ đổ bê tông và đặt lưới thép.
- Làm phẳng và cứng nền: Rà soát đáy hố, loại bỏ đất mềm, rung đầm chặt.
- Lắp lưới thép: Đặt lưới thép thép hình (thường là lưới mắt thép D6, D8) ở giữa lớp bê tông gia công để tăng cường.
- Đổ bê tông: Đổ bê tông cốt thép M200 trở lên, đầm chặt, phẳng mặt. Để bê tông khô hoàn toàn (ít nhất 28 ngày) trước khi lắp cầu nâng.
- Lắp đặt đúng vị trí: Khi lắp cầu nâng vào móng, phải đảm bảo hai khối nâng song song, thẳng hàng và cố định chắc chắn bằng bulông neo.
Việc bỏ qua hoặc làm sơ sài công đoạn móng sẽ dẫn đến nguy cơ lún lệch, rung lắc khi nâng xe, thậm chí nguy hiểm cho xe và người sử dụng.
Kết Luận
Hiểu rõ kích thước cầu nâng ô tô 1 trụ là bước đầu tiên và thiết yếu để đầu tư một hệ thống rửa xe hiệu quả, an toàn và tối ưu không gian. Các thông số chính bao gồm chiều dài mặt bàn (4,6m, tổng 5m có đường dẫn), diện tích quay đầu tối thiểu (6m²), yêu cầu móng (miệng 1m², sâu 2,5-2,6m) và chiều cao không gian (tối thiểu 4,2m). Bạn cần phối hợp tất cả các yếu tố này để tính toán tổng diện tích mặt bằng thực tế cần chuẩn bị. Đừng quên chuẩn bị móng bền vững với lớp bê tông và lưới thép. Việc lắp đặt đúng kích thước không chỉ giúp cầu nâng hoạt động trơn tru, giảm hao mòn mà còn là yếu tố cốt lõi đảm bảo an toàn cho xe và người lái. Để được tư vấn thêm về các dòng cầu nâng phù hợp với nhu cầu và không gian cụ thể, bạn có thể tham khảo thông tin chi tiết tại peugeotninhbinh3s.vn.
