Việc thiết kế mặt bằng hầm đỗ xe ô tô đúng kỹ thuật không chỉ là bài toán về không gian, mà còn là yếu tố sống còn quyết định an toàn cháy nổ, hiệu quả khai thác và trải nghiệm người dùng trong mọi công trình từ chung cư đến trung tâm thương mại. Một bản vẽ mặt bằng khoa học sẽ giúp tối ưu số lượng xe đỗ, tuân thủ nghiêm ngặt các quy định PCCC và tạo nên luồng giao thông nội bộ mượt mà. Bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện nhất, từ các tiêu chuẩn kỹ thuật chi tiết đến những lỗi thiết kế phổ biến cần tránh, dựa trên tổng hợp từ quy chuẩn xây dựng QCVN 06:2026/BXD, TCVN 10681:2026 và kinh nghiệm thực tế tại Việt Nam.
Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Mẫu Đơn Đổi Giấy Phép Lái Xe Ô Tô
Có thể bạn quan tâm: Xây Dựng Mẫu Định Mức Tiêu Hao Nhiên Liệu Xe Ô Tô Chuẩn: Hướng Dẫn Từ A Đến Z
Tóm Tắt Các Yếu Tố Cốt Lõi Trong Thiết Kế Mặt Bằng Hầm Đỗ Xe
- Tuân thủ nghiêm ngặt kích thước lô đỗ xe tiêu chuẩn (5.0m x 2.5m cho xe con) và độ dốc ramp tối đa 18% để đảm bảo xe ra vào dễ dàng, an toàn.
- Bố trí hệ thống PCCC và thông gió bắt buộc, bao gồm sprinkler, báo cháy tự động, cảm biến CO và lưu lượng thông gió tối thiểu 6 lần/giờ.
- Tối ưu hóa lối đi và lối thoát hiểm, với chiều rộng tối thiểu 3.0m cho lối chính và không quá 40m khoảng cách tới lối thoát.
- Áp dụng công nghệ Smart Parking để nâng cao hiệu suất sử dụng mặt bằng lên 25-30%, giảm ùn tắc và tăng trải nghiệm.
- Thiết kế linh hoạt theo mục đích sử dụng của công trình (chung cư, trung tâm thương mại, văn phòng) để cân đối giữa mật độ đỗ xe, thời gian đỗ và yêu cầu an ninh.
1. Tổng Quan Về Mặt Bằng Hầm Đỗ Xe Ô Tô

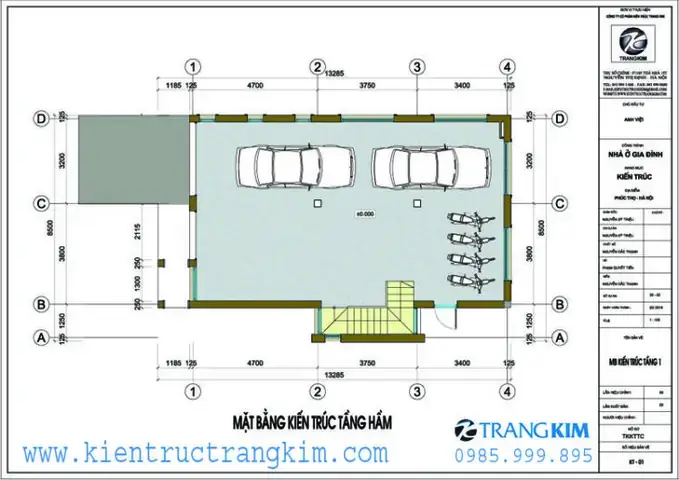

Mặt bằng hầm đỗ xe ô tô là bản vẽ kỹ thuật chi tiết, thể hiện cách bố trí toàn bộ không gian dưới lòng đất cho mục đích đỗ và di chuyển xe. Nó không chỉ vẽ ra các ô đỗ xe mà còn phải tính toán một cách chính xác vị trí, kích thước của ramp dốc, các lối đi chính và phụ, khu vực kỹ thuật (hệ thống điện, đường ống thông gió, PCCC), khu vực để xe đặc biệt, và cả khu vực phục vụ như phí trạm, khu vực sạc xe điện. Đây là thành phần không thể tách rời trong bản vẽ kiến trúc và kết cấu của bất kỳ tòa nhà nào có nhu cầu đỗ xe dưới đất, từ chung cư cao tầng, trung tâm thương mại đến tòa nhà văn phòng.
Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Mẫu Đơn Xin Cấp Lại Đăng Ký Xe Ô Tô Theo Quy Định Mới
Theo quy chuẩn, diện tích dành cho hầm đỗ xe thường chiếm từ 25% đến 35% tổng diện tích sàn xây dựng của công trình. Một mặt bằng được thiết kế bài bản sẽ giải quyết được 3 mục tiêu lớn: tối đa hóa số lượng xe trong phạm vi cho phép, tối ưu hóa luồng giao thông để tránh ùn tắc tại các điểm vào/ra, và trên hết là tuân thủ tuyệt đối các quy định về an toàn cháy nổ và thoát hiểm – điều kiện tiên quyết để được cấp phép và vận hành.
Có thể bạn quan tâm: Mẫu Đơn Xin Cấp Lại Đăng Kiểm Xe Ô Tô: Hướng Dẫn Đầy Đủ Từ A Đến Z
2. Các Tiêu Chuẩn Thiết Kế Kỹ Thuật Chi Tiết
2.1. Kích Thước Lô Đỗ Xe Tiêu Chuẩn và Khoảng Cách An Toàn
Đây là nền tảng của mọi mặt bằng. Việc bố trí ô đỗ xe quá sát sẽ dẫn đến tình trạng cửa xe mở không được, va chạm lẫn nhau, và nghiêm trọng nhất là cản trở cứu hộ khi có sự cố. Theo TCVN 10681:2026 về bãi đỗ xe:
- Ô đỗ xe ô tô con (dưới 9 chỗ):
- Chiều dài tối thiểu: 5.0 mét.
- Chiều rộng tối thiểu: 2.5 mét.
- Góc đỗ phổ biến: 90° (vuông góc), 45°, hoặc 30°.
- Ô đỗ cho SUV, xe tải nhẹ: Có thể cần mở rộng lên 5.5m x 3.0m.
- Khoảng cách giữa các hàng xe: Tối thiểu 0.6 mét để đảm bảo khoảng không gian mở cửa xe và di chuyển an toàn. Khoảng cách này cần được tính toán kỹ lưỡng dựa trên góc đỗ.
2.2. Bố Trí Ramp Dốc và Hệ Thống Lối Đi
Ramp dốc là điểm nút trong mặt bằng hầm đỗ xe. Thiết kế sai sẽ khiến xe bị kẹt, va quầy, đặc biệt với xe có gầm thấp hoặc khi trời mưa.
- Độ dốc tối đa: 18% (tương đương khoảng 10.2 độ) đối với ramp dành cho xe cơ giới thông thường. Khuyến nghị để độ dốc từ 12% đến 15% để tối ưu trải nghiệm và an toàn.
- Chiều rộng ramp:
- Làn xe một chiều: Tối thiểu 3.5 mét.
- Hai làn xe: Tối thiểu 6.0 mét.
- Bán kính cong tại các góc: Tối thiểu 5.0 mét để xe lớn có thể quay đầu dễ dàng.
- Lối đi chính trong hầm: Chiều rộng tối thiểu 3.0 mét cho phép hai xe di chuyển ngược chiều an toàn.
- Lối đi phụ dẫn đến khu vực đỗ: Từ 2.5 đến 3.0 mét.
2.3. Hệ Thống Thông Gió và Chiếu Sáng
Hầm đỗ xe là không gian kín, nguy cơ tích tụ khí carbon monoxide (CO) và khí thải từ xe rất cao. Hệ thống thông gió cơ khí là bắt buộc.
- Lưu lượng không khí tươi: Tối thiểu 30 m³/giờ/người hoặc 6 lần đổi khí/giờ cho toàn bộ không gian hầm.
- Cảm biến khí CO: Bắt buộc lắp đặt với hầm có diện tích lớn hơn 1.000 m² để kích hoạt thông gió cơ khí khi nồng độ CO vượt ngưỡng.
- Chiếu sáng:
- Khu vực đỗ xe: Độ rọi tối thiểu 100 lux.
- Lối đi, ramp, khu vực thoát hiểm: Độ rọi tối thiểu 150 lux.
- Khuyến nghị: Sử dụng đèn LED công suất cao, có khả năng chống ẩm, chịu va đập và tuổi thọ dài để giảm chi phí bảo trì.
3. Yêu Cầu An Toàn Cháy Nổ và Thoát Hiểm Bắt Buộc
Đây là phần quan trọng nhất, tuân thủ Nghị định 136/2026/NĐ-CP về PCCC.
3.1. Hệ Thống PCCC (Phòng Cháy Chữa Cháy)
- Hệ thống sprinkler (phun nước tự động): Phải được bố trí đều khắp trần hầm, với khoảng cách tối đa 3.7 mét giữa các đầu phun.
- Hệ thống báo cháy tự động: Gồm cảm biến nhiệt và cảm biến khói, phải được kết nối trực tiếp và liên tục với trung tâm điều khiển PCCC tòa nhà.
- Bình chữa cháy di động: Mật độ tối thiểu 02 bình (mỗi bình 6kg bột hoặc foam) cho mỗi 500 m² diện tích hầm.
- Họng nước chữa cháy vách tường: Bố trí dọc theo toàn bộ lối thoát hiểm, khoảng cách không quá 30 mét giữa các họng.
3.2. Lối Thoát Hiểm và Biển Chỉ Dẫn
- Số lượng lối thoát: Tính toán dựa trên số người tối đa có thể có trong hầm tại một thời điểm.
- Khoảng cách xa nhất đến lối thoát: Không được vượt quá 40 mét.
- Chiều rộng lối thoát: Tối thiểu 1.2 mét.
- Cửa thoát hiểm: Phải mở ra phía ngoài, không được khóa trong giờ hoạt động, có đèn sự cố tự động sáng và biển chỉ dẫn phát quang ( evacuation sign) rõ ràng, dễ nhìn trong bóng tối.
4. Các Lỗi Thiết Kế Mặt Bằng Hầm Đỗ Xe Thường Gặp và Giải Pháp
- Lỗi: Bố trí ô đỗ xe quá dày, thu hẹp lối đi và khoảng cách an toàn.
- Hậu quả: Xe khó ra vào, cửa xe va chạm, tắc nghẽn khi có sự cố cháy.
- Giải pháp: Coi trọng chất lượng và an toàn hơn số lượng. Cân nhắc hệ thống đỗ xe thông minh (tự động hóa) để tăng mật độ mà không cần thu hẹp không gian lối đi.
- Lỗi: Ramp dốc quá陡 (>18%) hoặc bán kính cong quá nhỏ.
- Hậu quả: Xe dưới gầm thấp dễ cào trầy, xe lớn khó quay, nguy cơ trượt bánh, kẹt xe.
- Giải pháp: Giữ độ dốc trong khoảng 12-15%, mở rộng bán kính cong, lắp đặt gương cầu tại các góc khuất để tầm nhìn tốt hơn.
- Lỗi: Thiếu hệ thống thông gió cơ khí hoặc hệ thống PCCC không đầy đủ.
- Hậu quả: Vi phạm nghiêm trọng pháp luật, nguy cơ tích tụ khí độc, không thể kiểm soát cháy.
- Giải pháp: Bắt buộc phải đầu tư đầy đủ hệ thống kỹ thuật theo đúng quy chuẩn. Thực hiện bảo trì, kiểm tra định kỳ 6 tháng/lần theo yêu cầu của cơ quan PCCC.
5. Ứng Dụng Công Nghệ Hiện Đại Trong Quản Lý Mặt Bằng
Công nghệ giúp biến một mặt bằng hầm đỗ xe thành không gian thông minh, an toàn và tiết kiệm chi phí vận hành.
- Hệ thống đỗ xe thông minh (Smart Parking):
- Cảm biến từ trường hoặc camera nhận diện từng ô đỗ, hiển thị ô trống trên màn hình LED tại mỗi tầng.
- Hệ thống thanh toán tự động qua QR code, nhận diện biển số (ANPR).
- Ứng dụng di động dẫn đường trực tiếp đến ô trống gần nhất, giảm thời gian tìm kiếm.
- Theo nghiên cứu, công nghệ này có thể nâng hiệu suất sử dụng mặt bằng lên 25-30%.
- Hệ thống camera giám sát AI: Camera IP độ phân giải cao, tích hợp trí tuệ nhân tạo để nhận diện chuyển động bất thường, ghi nhận biển số xe, hỗ trợ điều tra và tăng cường an ninh, giảm thiểu trộm cắp.
6. So Sánh Thiết Kế Theo Mục Đích Sử Dụng Công Trình
Từng loại công trình có nhu cầu và đặc điểm khác nhau, dẫn đến cách bố trí mặt bằng khác biệt.
| Tiêu chí | Chung cư cao tầng | Trung tâm thương mại (TTTM) | Văn phòng | Bệnh viện |
|---|---|---|---|---|
| Diện tích bình quân/xe | 12–15 m² | 15–18 m² | 18–20 m² | 14–16 m² |
| Tỷ lệ xe/100m² sàn | 4–5 xe | 6–8 xe | 3–4 xe | 5–6 xe |
| Thời gian đỗ TB | 8–12 giờ (qua đêm) | 2–4 giờ (ngắn hạn) | 6–8 giờ (giờ hành chính) | 1–3 giờ (khẩn cấp) |
| Yêu cầu an toàn | Cao | Rất cao (lưu lượng lớn) | Trung bình | Cao (ưu tiên xe cấp cứu) |
| Ứng dụng công nghệ | Tăng dần | Phổ biến | Hạn chế | Bắt buộc (quản lý, an ninh) |
Nhận xét: TTTM cần mật độ cao và ứng dụng công nghệ mạnh. Chung cư cần ưu tiên không gian và an toàn. Bệnh viện đòi hỏi thiết kế linh hoạt cho cả xe cấp cứu và tối đa hóa diện tích đỗ trong điều kiện hạn chế.
7. Quy Trình Thiết Kế Mặt Bằng Hầm Đỗ Xe Chuyên Nghiệp
- Khảo sát và xác định nhu cầu: Phân tích quy mô công trình, dự kiến số lượng xe, đặc điểm xe phổ biến (xe con, SUV). Đánh giá điều kiện địa chất, mực nước ngầm. Phân tích luồng giao thông xung quanh và hướng di chuyển chính.
- Lên phương án bố trí sơ bộ: Vẽ sơ đồ bố trí vị trí ramp, lối đi chính, khu vực đỗ xe. Tính toán sơ bộ mật độ đỗ xe và khoảng cách an toàn. Dự kiến vị trí các hệ thống kỹ thuật chính.
- Thiết kế chi tiết: Triển khai bản vẽ mặt bằng, mặt cắt, chi tiết kết nối ramp. Thiết kế chi tiết hệ thống kỹ thuật (hệ thống ống gió, đường ống PCCC, mạch điện chiếu sáng). Lựa chọn vật liệu xây dựng phù hợp (chống cháy, chống trơn trượt).
- Thẩm định và phê duyệt: Nộp hồ sơ thiết kế chi tiết cho cơ quan chức năng (Sở Xây dựng, Cảnh sát PCCC). Điều chỉnh theo các góp ý để đảm bảo 100% tuân thủ quy chuẩn.
- Thi công và nghiệm thu: Giám sát thi công chặt chẽ theo đúng bản vẽ đã phê duyệt. Kiểm tra, chạy thử hệ thống PCCC, thông gió, chiếu sáng. Thực hiện nghiệm thu công trình trước khi đưa vào sử dụng.
8. Các Câu Hỏi Thường Gặp (FAQ)
1. Một hầm đỗ xe 1.000 m² được thiết kế chuẩn có thể đỗ được bao nhiêu xe?
Với thiết kế tiêu chuẩn, mật độ trung bình dao động từ 25 đến 30 xe trên 1.000 m². Con số cụ thể phụ thuộc vào góc đỗ xe (90° cho mật độ cao nhất) và bố trí lối đi. Mật độ cao hơn sẽ làm giảm đáng kể sự tiện lợi và an toàn.
2. Có bắt buộc phải lắp đặt hệ thống sprinkler (phun nước tự động) trong mọi hầm đỗ xe không?
Có. Theo Nghị định 136/2026/NĐ-CP, tất cả các hầm đỗ xe thuộc công trình công cộng, chung cư, trung tâm thương mại đều bắt buộc phải có hệ thống sprinkler. Đây là một trong những yêu cầu PCCC quan trọng nhất.
3. Độ dốc ramp tối đa cho phép theo quy chuẩn là bao nhiêu? Tốt nhất nên là bao nhiêu?
Quy chuẩn cho phép độ dốc tối đa là 18%. Tuy nhiên, để đảm bảo trải nghiệm lái xe thuận lợi, an toàn tuyệt đối cho mọi loại xe (kể cả xe có gầm thấp) và giảm hao mòn, khuyến nghị nên thiết kế ramp với độ dốc từ 12% đến 15%.
4. Tôi có thể kinh doanh dịch vụ rửa xe, sửa chữa tại khu vực hầm đỗ xe được không?
Không được. Hầm đỗ xe được quy định chỉ dùng cho mục đích đỗ và di chuyển xe. Việc kinh doanh dịch vụ sửa chữa, rửa xe phải được bố trí trong một khu vực riêng biệt, có hệ thống thông gió mạnh, thu gom chất thải và tuân thủ các quy định về xử lý chất thải riêng biệt.
5. Hệ thống PCCC trong hầm đỗ xe có cần bảo trì định kỳ không? Tần suất là bao lâu?
Có, bắt buộc. Toàn bộ hệ thống PCCC (sprinkler, báo cháy, bình chữa cháy, họng nước) phải được kiểm tra, bảo trì, và thử nghiệm ít nhất 6 tháng một lần. Công việc này phải do đơn vị có chứng chỉ hành nghề PCCC thực hiện và lưu hồ sơ theo quy định của Cục Cảnh sát PCCC.
Kết Luận
Thiết kế mặt bằng hầm đỗ xe ô tô một cách khoa học và đúng chuẩn là yếu tố nền tảng không thể bỏ qua trong bất kỳ dự án xây dựng nào. Nó trực tiếp quyết định đến an toàn tính mạng, hiệu quả khai thác tài sản và trải nghiệm của người sử dụng. Bằng việc tuân thủ nghiêm ngặt các quy chuẩn về kích thước, hệ thống PCCC, thông gió, chiếu sáng và lối thoát hiểm, bạn không chỉ tuân thủ pháp luật mà còn đầu tư cho sự an toàn lâu dài và giá trị bền vững của công trình.
Trước khi tiến hành bất kỳ bản vẽ kỹ thuật nào, hãy tham khảo ý kiến từ đội ngũ kiến trúc sư, kỹ sư cơ điện và đơn vị tư vấn PCCC có chuyên môn. Đồng thời, việc tích hợp sớm các giải pháp công nghệ như hệ thống quản lý đỗ xe thông minh sẽ mang lại lợi ích tối đa về hiệu quả vận hành. Thông tin chi tiết về các quy chuẩn, giải pháp kỹ thuật và tư vấn chuyên sâu có thể được tham khảo thêm từ các đơn vị chuyên ngành uy tín, nơi cung cấp đầy đủ kiến thức từ cơ bản đến nâng cao về hạ tầng đỗ xe và an toàn giao thông.
