Nếu bạn đang sở hữu một chiếc Daewoo Matiz và một ngày đột nhiên đèn xe tắt ngòm, điều hòa bất thường hay thậm chí xe không nổ máy, hiểu rõ sơ đồ mạch điện xe ô tô Matiz sẽ là chìa khóa vàng giúp bạn tự tin chẩn đoán và khắc phục sự cố, tiết kiệm chi phí thời gian và tiền bạc đáng kể. Bài viết này được biên soạn như một cẩm nang thực tế, cung cấp cho tài xế mọi thứ cần biết từ khái niệm cơ bản, cách đọc bản vẽ kỹ thuật, đến các bước xử lý lỗi điện phổ biến nhất trên mẫu xe cỡ nhỏ này.
Có thể bạn quan tâm: Săm Xe Ô Tô Cũ: Có Nên Mua? Hướng Dẫn Kiểm Tra & Kinh Nghiệm An Toàn
Có thể bạn quan tâm: Hệ Thống Phun Nước Rửa Kính Xe Ô Tô: Sơ Đồ Mạch Điện Và Hướng Dẫn Sửa Chữa Chi Tiết
Tóm Tắt Các Bước Thực Hành Chính
- Nắm vững vai trò của sơ đồ mạch điện: Đây là bản đồ dẫn đường cho dòng điện, giúp xác định chính xác điểm hỏng hóc thay vì đoán mò.
- Nhận diện hệ thống và ký hiệu cơ bản: Hiểu hình ảnh đại diện cho ắc quy, cầu chì, rơ-le, công tắc và màu mã dây dẫn.
- Theo dõi luồng điện từ nguồn đến thiết bị: Luôn bắt đầu từ ắc quy, đi qua hộp cầu chì, rơ-le, công tắc và đến thiết bị tiêu thụ.
- Áp dụng quy trình kiểm tra có hệ thống: Bắt đầu từ các thành phần dễ thay thế nhất (cầu chì, bóng đèn) trước khi kiểm tra phức tạp hơn.
- Sử dụng dụng cụ đo chính xác: Đồng hồ vạn năng là công cụ không thể thiếu để đo điện áp và thông mạch.
- Tuân thủ an toàn tuyệt đối: Luôn tháo ắc quy khi thao tác trên hệ thống điện chính để tránh chập cháy.
Hiểu Rõ Sơ Đồ Mạch Điện Xe Ô Tô Matiz Là Gì?
Sơ đồ mạch điện xe ô tô Matiz là một bản vẽ kỹ thuật chi tiết, mô tả toàn bộ hệ thống điện của xe Daewoo Matiz. Nó không đơn thuần là một tấm hình, mà là một tài liệu kỹ thuật sống động, cho thấy cách thức mọi thiết bị điện từ đèn pha, còi, hệ thống đánh lửa đến điều hòa được kết nối, được cấp nguồn từ ắc quy và được điều khiển bởi các công tắc, rơ-le và ECU như thế nào. Việc sở hữu và hiểu được bản vẽ này tương đương với việc bạn có được “bản đồ kho báu” để khám phá và chữa lành mọi vấn đề điện trong xe.
Có thể bạn quan tâm: Săm Lốp Ô Tô Xe Tải: Tất Tần Tật Từ A Đến Z
Khái Niệm Cơ Bản Về Hệ Thống Điện Trên Ô Tô
Hệ thống điện ô tô là một mạng lưới phức tạp nhưng được thiết kế logic. Nó hoạt động dựa trên nguyên lý vòng khép kín, với ắc quy đóng vai trò là trái tim cung cấp điện áp 12V. Điện được phân phối từ ắc quy qua hộp cầu chì (fuse box) và hộp rơ-le (relay box) đến các thiết bị. Mỗi thiết bị đều có một mạch riêng biệt được bảo vệ bởi một cầu chì có ampe tương ứng, ngăn ngừa quá tải và cháy nổ. Các rơ-le đóng vai trò như công tắc điện tử, cho phép dòng điện lớn được điều khiển bởi dòng điện nhỏ từ công tắc, bảo vệ công tắc khỏi hư hỏng. Tất cả các dây dẫn đều có màu mã quy định, giúp nhận diện chức năng của chúng một cách nhanh chóng.
Có thể bạn quan tâm: Súng Bơm Lốp Xe Ô Tô: Top 5 Mẫu Tốt Nhất & Hướng Dẫn Chọn Mua
Vai Trò Sống Còn Của Sơ Đồ Mạch Điện Trong Việc Sửa Chữa
Sơ đồ mạch điện chính là công cụ chẩn đoán mạnh mẽ nhất. Khi gặp sự cố, thay vì thay thế thiết bị một cách mù quáng, bạn có thể:
- Xác định chính xác nguyên nhân: Theo dõi đường đi của dòng điện, bạn sẽ biết được liệu vấn đề nằm ở nguồn điện (ắc quy), thiết bị bảo vệ (cầu chì, rơ-le), công tắc điều khiển hay chính thiết bị tiêu thụ (bóng đèn, mô-tơ).
- Tiết kiệm chi phí: Thay một cầu chì đứt rẻ hơn nhiều so với thay cả một cụm đèn.
- Hỗ trợ nâng cấp: Khi muốn lắp thêm đèn phụ, loa, bạn có thể dễ dàng tìm được nguồn điện và điểm mass phù hợp trên sơ đồ mà không làm hỏng hệ thống gốc.
Các Ký Hiệu Quan Trọng Bạn Phải Biết
Để đọc sơ đồ, bạn cần làm quen với “ngôn ngữ” của nó:
- Ắc quy: Hình tròn có dấu + (cực dương) và – (cực âm).
- Cầu chì: Hình chữ nhật nhỏ hoặc hình vuông với gạch chéo ngang. Thường có ký hiệu số (ví dụ: F1, F2) và giá trị ampe (ví dụ: 10A).
- Rơ-le: Hình chữ nhật với số chân và ký hiệu (ví dụ: L01, R02). Trong sơ đồ, nó được biểu diễn bằng hình vẽ kỹ thuật hoặc đơn giản là một hình hộp với các chân nối.
- Công tắc: Hình bấm, hình tròn có chấm hoặc ký hiệu đặc trưng.
- Thiết bị tiêu thụ: Các ký hiệu đơn giản như hình vòng tròn có sợi dây (bóng đèn), hình chữ M (mô-tơ), hình tam giác (cảm biến).
- Dây dẫn: Đường thẳng nối các ký hiệu. Màu sắc của đường thẳng (đỏ, đen, xanh lục, vàng…) tương ứng với màu dây thực tế trên xe. Màu đỏ thường là dây + chính từ ắc quy, màu đen là dây mass (nối đất).
Các Hệ Thống Điện Chính Trên Xe Matiz Cần Tập Trung
Sơ đồ mạch điện Matiz sẽ chia thành các nhánh chính sau, mỗi nhánh có sơ đồ riêng:
1. Hệ Thống Chiếu Sáng: Đây là hệ thống dễ quan sát và kiểm tra nhất. Sơ đồ sẽ cho thấy các mạch riêng biệt cho: đèn pha (có phân biệt đèn pha và đèn cốt), đèn xi-nhan, đèn phanh, đèn lùi, đèn nội thất và đèn bảng táp-lô. Mỗi mạch đều có cầu chì bảo vệ riêng và thường đi qua công tắc đèn và công tắc cửa.
2. Hệ Thống Đánh Lửa: Trái tim của động cơ. Sơ đồ ở đây phức tạp hơn, liên quan đến ECU (bộ điều khiển động cơ), cảm biến vị trí trục khuỷu (Crankshaft Position Sensor), cảm biến vị trí trục cam (Camshaft Position Sensor), bugi và cuộn dây đánh lửa (bô bin). Dòng điện từ ắc quy được cấp cho ECU và rơ-le đánh lửa, ECU sau đó điều khiển thời điểm và độ mạnh của tia lửa.
3. Hệ Thống Cấp Nhiên Liệu Điện tử: Với động cơ xăng, hệ thống này bao gồm bơm xăng điện (nằm trong bồn) và kim phun điện tử. Sơ đồ mạch điện sẽ cho thấy đường cấp nguồn cho bơm xăng (thường qua rơ-le bơm) và đường điều khiển từ ECU đến các kim phun. Lỗi trong mạch này thường biểu hiện bằng động cơ khó nổ hoặc chạy không ổn định.

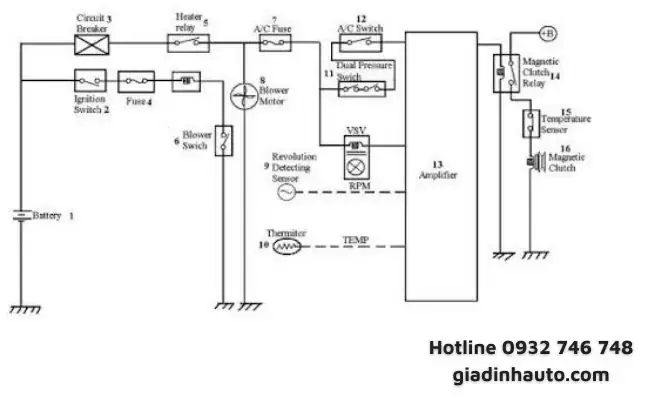

4. Hệ Thống Điều Hòa Và Thông Gió: Bao gồm mô-tơ máy nén điều hòa, quạt dàn lạnh, quạt dàn nóng và các cảm biến nhiệt độ. Sơ đồ sẽ chỉ ra rơ-le máy nén, công tắc điều hòa và các mạch điều khiển nhiệt độ.
5. Hệ Thống Khóa Trung Tâm Và Cửa Sổ Điện: Matiz có thể trang bị khóa trung tâm và cửa sổ điện. Sơ đồ mạch cho các hệ thống này sẽ cho thấy các mô-tơ khóa cửa, mô-tơ cửa sổ và các cảm biến/vị trí liên quan, cùng với rơ-le và ECU cửa.
Hướng Dẫn Chi Tiết Cách Đọc Sơ Đồ Mạch Điện
Bước 1: Xác Định Điểm Khởi Đầu Và Kết Thúc
Luôn bắt đầu từ nguồn điện chính là ắc quy. Trên sơ đồ, tìm ký hiệu ắc quy. Cực dương (+) sẽ có các đường dây màu đỏ chạy ra, nối đến hộp cầu chì chính và hộp rơ-le chính. Cực âm (-) sẽ nối trực tiếp vào khung xe (mass). Điểm kết thúc của mạch là thiết bị tiêu thụ bạn muốn kiểm tra (ví dụ: bóng đèn pha trước bên trái).
Bước 2: Theo Dõi Luồng Điện Từ Nguồn Đến Thiết Bị
Dùng tay (hoặc phần mềm đọc sơ đồ trên máy tính) “vẽ” theo đường dây trên sơ đồ từ cực dương ắc quy:
- Đi qua cầu chì bảo vệ của thiết bị đó (ví dụ: F21 cho đèn pha trái).
- Đi đến rơ-le liên quan (nếu có, ví dụ rơ-le đèn pha).
- Qua công tắc điều khiển (ví dụ: công tắc đèn trên cần lái).
- Cuối cùng đến thiết bị (bóng đèn pha).
- Từ thiết bị, dây sẽ quay trở về mass (thường nối trực tiếp vào khung xe hoặc qua một điểm mass chung).
Bước 3: Thành Thạo Màu Mã Dây Dẫn
Đây là kỹ năng thiết yếu. Trong thực tế trên xe Matiz, bạn sẽ thấy các dây dẫn có màu: Đỏ (dây + chính), Đen (dây mass), Xanh Lục, Xanh Lam, Vàng, Nâu, Xám… Mỗi màu trong một mạch cụ thể có quy ước. Khi đọc sơ đồ, hãy đối chiếu trực tiếp màu dây trên bản vẽ với màu dây trên xe. Sự khác biệt này là nguyên nhân phổ biến gây nhầm lẫn.
Bước 4: Sử Dụng Phần Mềm Đọc Sơ Đồ (Nếu Có)
Các phần mềm như Adobe Reader cho phép bạn dùng công cụ tìm kiếm (Ctrl+F) để tìm nhanh ký hiệu thiết bị (ví dụ: “HEADLIGHT LH”) hoặc số cầu chì. Bạn cũng có thể dùng công cụ đánh dấu để tô màu các đường dẫn, làm nổi bật toàn bộ mạch điện của một thiết bị.
Các Lỗi Điện Thường Gặp & Phương Pháp Khắc Phục Thực Tế
Lỗi 1: Một Hoặc Nhiều Đèn Không Sáng
- Nguyên nhân khả dĩ: Bóng đèn cháy, cầu chì đứt, rơ-le đèn hỏng, công tắc hỏng, dây dẫn đứt/đứt nối mass.
- Quy trình khắc phục:
- Kiểm tra cầu chì tương ứng trong hộp cầu chì cabin hoặc hộp cầu chì động cơ (tra bảng danh sách cầu chì trên nắp hộp). Tháo cầu chì ra, nhìn qua ánh sáng: nếu sợi dây bên trong đứt thì thay cầu chì mới cùng giá trị ampe.
- Nếu cầu chì tốt, tháo bóng đèn ra, thay bóng mới.
- Kiểm tra rơ-le liên quan: Tháo rơ-le ra, cắm vào ổ rơ-le thử nghiệm (hoặc cấp điện trực tiếp 12V vào 2 chân nguồn của rơ-le, nghe tiếng “click”). Không có tiếng click thì thay rơ-le.
- Dùng đồng hồ vạn năng đo điện áp tại chân đèn (giữa chân nguồn và mass) khi bật công tắc đèn. Có điện áp 12V nhưng đèn không sáng -> đèn hỏng. Không có điện áp -> lỗi trước đó (cầu chì, rơ-le, công tắc, dây).
- Kiểm tra điểm mass (nối đất) của đèn và khung xe. Dùng đồng hồ đo thông mạch, một đầu dò ở chân đèn (phía mass), một đầu dò ở vị trí khung xe kim loại gần đó. Nếu không có thông mạch (không bíp), điểm mass bị ăn mòn cần vệ sinh hoặc nối lại.
Lỗi 2: Xe Không Khởi Động Được (Không Có Tiếng Động Cơ)
- Nguyên nhân khả dĩ: Ắc quy yếu, cầu chì khởi động đứt, rơ-le khởi động hỏng, liên kết khởi động (starter) hỏng.
- Quy trình khắc phục:
- Kiểm tra đèn táp-lô: Nếu đèn mờ hoặc không sáng -> ắc quy yếu/đứt mạch.
- Đo điện áp ắc quy: Nên trên 12.4V. Khi nổ máy, điện áp tăng lên 13.8-14.4V.
- Tra sơ đồ mạch điện để tìm cầu chì khởi động (thường có ký hiệu “ST” hoặc “START”) và rơ-le khởi động. Kiểm tra và thay thế nếu cần.
- Kiểm tra dây dẫn lớn từ ắc quy đến máy khởi động và điểm mass lớn.
Lỗi 3: Xe Không Khởi Động Được (Có Tiếng Quay Động Cơ Nhưng Không Nổ Máy)
- Nguyên nhân khả dĩ: Lỗi hệ thống đánh lửa (bugi, bugi dây, bô bin, cảm biến trục khuỷu), lỗi hệ thống cấp nhiên liệu (bơm xăng, kim phun, cảm biến áp suất nhiên liệu).
- Quy trình khắc phục:
- Kiểm tra bugi: Tháo bugi ra, quan sát lỗ châm lửa. Nếu ẩm ướt, cháy xém, cần thay. Kiểm tra điện trở bugi (thường 3-5 kOhm).
- Kiểm tra dây cao áp: Dùng đồng hồ đo thông mạch, một đầu dò vào bugi, một đầu vào dây cao áp. Nếu thông mạch -> dây tốt.
- Kiểm tra cảm biến trục khuỷu: Đây là lỗi phổ biến. Dùng đồng hồ vạn năng đo điện áp đầu ra khi quay máy. Có thể cần thay thế thử nghiệm.
- Kiểm tra bơm xăng: Khi bật công tắc đánh lửa (bật sang vị trí ON), nghe tiếng “rít” từ hầm bơm (dưới ghế sau). Không có tiếng -> kiểm tra cầu chì, rơ-le bơm xăng và dây cấp điện cho bơm.
Lỗi 4: Điều Hòa Không Lạnh
- Nguyên nhân khả dĩ: Cầu chì máy nén đứt, rơ-le máy nén hỏng, công tắc điều hòa hỏng, quạt dàn lạnh/dàn nóng hỏng, gas điều hòa thiếu/không áp.
- Quy trình khắc phục:
- Bật điều hòa, quay về chế độ làm mạnh nhất, mở capô.
- Kiểm tra quạt dàn lạnh (trước ướn lưới sườn) và quạt dàn nóng (trong hầm máy) có quay không. Nếu không, kiểm tra cầu chì và rơ-le của chúng.
- Kiểm tra cầu chì máy nén và rơ-le máy nén trong hộp cầu chì cabin (thường có ký hiệu “A/C CLUTCH”).
- Lưu ý quan trọng: Nếu các cầu chì, rơ-le, quạt đều tốt nhưng điều hòa vẫn không lạnh, vấn đề có thể ở hệ thống gas (rò rỉ, thiếu gas) hoặc cảm biến áp suất – đây là lỗi cần thiết bị chuyên dụng và kỹ thuật viên lành nghề để chẩn đoán.
Hướng Dẫn Tự Kiểm Tra Và Sửa Chữa Cơ Bản
Chuẩn Bị Dụng Cụ Tối Thiểu:
- Đồng hồ vạn năng (Multimeter): Loại có thể đo điện áp (Volt), thông mạch (Continuity/Ohm).
- Bộ tua vít các cỡ, kìm cắt/bấm.
- Đèn pin.
- Bộ cầu chì dự phòng có các giá trị phổ biến (5A, 10A, 15A, 20A, 30A).
- Bút chì và sổ tay để ghi chép.
Quy Trình An Toàn Trước Khi Thao Tác:
- Tháo ắc quy: Luôn tháo cọc âm (-) của ắc quy trước khi thao tác trên bất kỳ mạch điện nào liên quan đến ECU, hệ thống đánh lửa, hoặc khi thay cầu chì lớn. Điều này ngăn ngừa chập điện và hư hỏng ECU.
- Kiểm tra dây dẫn: Đảm bảo dây không bị bẻ gãy, vỏ cách điện không bị mòn, cháy.
- Làm sạch điểm nối: Dùng giấy nhám mịn vệ sinh các điểm nối mass (cọc ắc quy, điểm nối trên khung xe) để loại bỏ lớp oxit gây điện trở cao.
Cách Đo Điện Áp Và Thông Mạch:
- Đo điện áp (DC Voltage): Chuyển đồng hồ sang chế độ đo VDC (hoặc V~ với dấu thẳng đứng). Que đỏ vào điểm cần đo, que đen vào điểm mass (kim loện khung xe). Động cơ nổ máy, điện áp ắc quy chuẩn là 13.8V – 14.4V.
- Đo thông mạch (Continuity): Chuyển đồng hồ sang chế độ thông mạch (ký hiệu chuông hoặc Ω với số 0 ở đầu). Đặt hai que dò vào hai đầu đoạn dây hoặc hai chân của thiết bị. Nếu đồng hồ kêu “bíp” và chỉ số về 0 -> dây/thiết bị thông. Không bíp -> đứt mạch.
Thay Thế Và Bảo Dưỡng Định Kỳ:
- Cầu chì: Luôn thay bằng cầu chì cùng giá trị ampe. Không dùng cầu chì có ampe cao hơn vì sẽ mất tác dụng bảo vệ, nguy hiểm.
- Bóng đèn: Thay theo khuyến cáo hãng hoặc khi thấy độ sáng giảm rõ rệt.
- Ắc quy: Kiểm tra mực nước (nếu là loại cần nước đạm) và vệ sinh bề mặt, chống ăn mòn cọc.
- Điểm mass: Vệ sinh định kỳ là 6 tháng/lần.
Mẹo Sử Dụng Và Bảo Quản Hệ Thống Điện Hiệu Quả
- Tắt thiết bị trước khi tắt máy: Luôn tắt đèn, điều hòa, radio trước khi rút chìa khóa. Điều này giảm tải cho ắc quy khi khởi động lần sau.
- Tránh độ thêm thiết bị tùy tiện: Việc lắp đặt màn hình Android, loa công suất lớn cần được tính toán kỹ về tải điện. Luôn dùng dây dẫn đủ tiết diện, cầu chì phù hợp và tốt nhất là lắp thêm ổ cắm có rơ-le và cầu chì riêng.
- Kiểm tra ắc quy thường xuyên: Đối với xe ít chạy, nạp điện định kỳ 1-2 tuần/lần. Nếu để lâu, ắc quy sẽ bị xuống điện và hỏng.
- Sử dụng sơ đồ chính xác nhất: Matiz có nhiều phiên bản (từ 1998-2026) và thay đổi nhỏ giữa các năm. Hãy xác định chính xác năm sản xuất và mã VIN của xe để tìm đúng sơ đồ. Các diễn đàn ô tô chuyên về Matiz hoặc đại lý ủy quyền là nơi đáng tin cậy.
Tổng Kết
Việc làm chủ sơ đồ mạch điện xe ô tô Matiz không phải là điều quá khó. Nó đòi hỏi sự kiên nhẫn, một đồng hồ vạn năng và tư duy logic theo từng bước. Bằng cách hiểu rõ cách dòng điện chạy từ ắc quy, qua các thiết bị bảo vệ, đến từng đèn, từng mô-tơ, bạn hoàn toàn có thể trở thành người quản lý hệ thống điện cho chiếc xe của mình. Kiến thức này không chỉ giúp bạn tự sửa chữa các lỗi nhỏ, tiết kiệm hàng triệu đồng, mà còn giúp bạn đối xử với chiếc xe một cách thấu hiểu và an toàn hơn. Hãy bắt đầu với việc tìm và in ra sơ đồ mạch điện chính xác cho Matiz của bạn, sau đó áp dụng từng bước hướng dẫn trên đây. Đối với những vấn đề phức tạp liên quan đến ECU hoặc hệ thống nhiên liệu áp cao, đừng ngần ngại tham khảo ý kiến từ các thợ lành nghề tại các garage uy tín. Chúc bạn lái xe an toàn và luôn tự tin “chữa lành” cho chiếc xế yêu!
