Cầu chủ động (hay cầu xe chủ động) là một trong những thành phần quan trọng nhất trong hệ thống truyền động, đặc biệt ở các dòng xe dẫn động cầu sau hoặc dẫn động 4 bánh. Nhiệm vụ chính của nó là phân phối mô-men xoắn từ hộp số xuống các bánh xe, đồng thời cho phép bánh xe quay với tốc độ khác nhau khi vào cua. Việc kiểm tra và bảo dưỡng cầu chủ động định kỳ là yếu tố sống còn để đảm bảo an toàn, độ bền và hiệu suất vận hành của xe. Nếu không được phát hiện và xử lý kịp thời, hỏng hóc cầu chủ động có thể dẫn đến mất lái, hỏng hóc nghiêm trọng khác và chi phí sửa chữa cực kỳ lớn. Bài viết này sẽ cung cấp cho bạn một hướng dẫn kỹ thuật toàn diện, từ nguyên lý hoạt động, quy trình kiểm tra chi tiết đến các phương pháp sửa chữa chuyên sâu, dựa trên tiêu chuẩn kỹ thuật và kinh nghiệm thực tế.
Có thể bạn quan tâm: Sửa Biển Số Xe Ô Tô: Hành Vi Bị Cấm, Mức Phạt Nặng Và Bài Học Từ Thực Tế
Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Cách Sử Dụng Ô Tô Đúng Cách Để Xe Bền Đẹp
Bảng Tóm Tắt Các Bước Kiểm Tra và Điều Chỉnh Chính
| Bước Kiểm Tra/Điều Chỉnh | Thao Tác Chính & Mục Đích | Thông Số Kỹ Thuật Tiêu Chuẩn | Lưu Ý Quan Trọng |
|---|---|---|---|
| 1. Kiểm Tra & Điều Chỉnh Bánh Răng Chủ Động | Đảm bảo lực quay mặt bích và độ ăn khớp bánh răng đúng quy định. Điều chỉnh bằng cách thêm/bớt vòng đệm. | Lực quay mặt bích phải đạt giá trị nhà sản xuất quy định. | Thao tác trước khi lắp bánh răng bị động. Sử dụng lực kế chuyên dụng. |
| 2. Kiểm Tra & Điều Chỉnh Khe Hở Bên | Đảm bảo khe hở giữa vành răng của bánh răng bị động và vỏ cầu đúng, tránh kẹt hoặc rung. | 0,13 – 0,18 mm (tùy nhà sản xuất, cần tra cứu sách kỹ thuật). | Sử dụng đồng hồ so (feelers gauge). Điều chỉnh đồng thời hai đai ốc ở vị trí đối diện. |
| 3. Kiểm Tra & Điều Chỉnh Khe Hở & Vết Tiếp Xúc | Kiểm tra khe hở ăn khớp và diện tích tiếp xúc giữa các răng của bánh răng chủ động và bị động. | Khe hở: dùng dây chì Ø2mm. Vết tiếp xúc: phủ bột nhôm đỏ, quay vài vòng. | Vết tiếp xúc chuẩn nằm ở giữa chiều cao răng và dài khoảng 40-60% chiều rộng răng. |
| 4. Kiểm Tra Hư Hỏng Các Thành Phần | Kiểm tra trực quan và đo đạc độ mòn, nứt của trục bánh răng, vỏ cầu, ổ bi côn. | Độ mòn trục bánh răng: ≤ 0,02 mm. Khe hở giữa hai bánh răng: ≤ 0,4 mm. | Dùng kính phóng đại, dây chì, thước cặp. Vết nứt >100mm phải thay mới vỏ. |
Có thể bạn quan tâm: Sổ Theo Dõi Quản Lý Xe Ô Tô: Mẫu Excel Chuẩn & Hướng Dẫn Chi Tiết

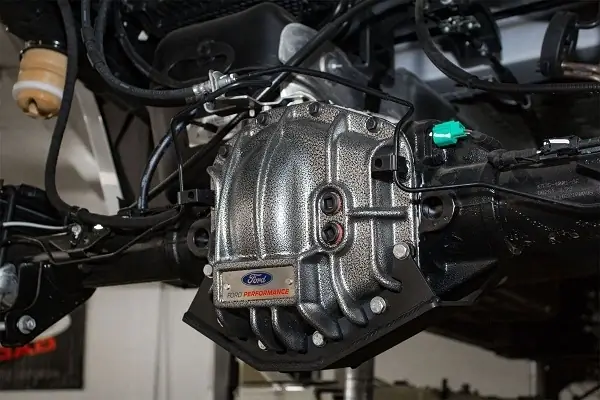

Tổng Quan Về Cầu Chủ Động Xe Ô Tô
1.1. Định Nghĩa và Vai Trò
Cầu chủ động là một loại vi sai tự động, có khả năng phân phối mô-men xoắn cho hai bánh xe dẫn động với tốc độ khác nhau khi vào cua, mà không cần sự chênh lệch về độ bên từ bánh xe. Cấu tạo cơ bản bao gồm: vỏ cầu (có trong và ngoài), bánh răng chủ động (trục và bánh răng quả dứa), bánh răng bị động (bánh răng vành chậu), các ổ bi côn, và hệ thống đai ốc điều chỉnh, vòng đệm. Khác với cầu phụ động (cần có khóa vi sai), cầu chủ động hoạt động hoàn toàn tự động, mang lại khả năng vào cua mượt mà, giảm mài mòn lốp và tăng độ ổn định.
1.2. Nguyên Lý Hoạt Động
Khi xe đi thẳng, mô-men xoắn được truyền đều từ hộp số qua bánh răng chủ động và bánh răng bị động, làm cho hai bánh xe quay cùng tốc độ. Khi vào cua, bánh xe ở phía trong cần quay chậm hơn bánh xe ngoài. Lúc này, bánh răng chủ động vẫn quay đều, nhưng bánh răng bị động có thể tự quay xung quanh trục của nó một cách tự do (nhờ khe hở được thiết kế), cho phép bánh xe trong quay chậm hơn. Các vòng đệm và đai ốc điều chỉnh giúp thiết lập chính xác khe hở và vị trí của bánh răng bị động để đạt hiệu quả tối ưu.
1.3. Nguyên Nhân Hư Hỏng Thường Gặp
- Làm mát không đúng cách: Nhiệt độ cao làm giảm độ cứng của dầu nhớt, tăng hao mòn.
- Nhiễm bụi, nước: Gây ăn mòn, mài mòn bề mặt răng và ổ bi.
- Thao tác điều chỉnh sai: Khe hở không đúng chuẩn dẫn đến ăn mòn ồn, gây nóng.
- Tải trọng vượt giới hạn: Gây cong vênh vỏ, nứt bánh răng.
- Thời gian sử dụng lâu: Hao mòn tự nhiên của các chi tiết kim loại.
Có thể bạn quan tâm: Sổ Lịch Trình Xe Ô Tô: Mẫu Chuẩn & Hướng Dẫn Ghi Chú Chi Tiết
Dấu Hiệu Nhận Biết Cầu Chủ Động Cần Kiểm Tra Hoặc Sửa Chữa
- Âm thanh bất thường: Tiếng rít, kêu cọt kẹt, gầm rú từ khu vực cầu sau, đặc biệt khi vào cua hoặc tăng tốc.
- Rung lắc bất thường: Cảm giác rung ở vô-lăng hoặc sàn xe, tăng dần theo tốc độ.
- Khó khăn khi vào cua: Xe có xu hướng “đuôi” hoặc “lệch” hướng.
- Nhiệt độ dầu cầu cao bất thường: Kiểm tra qua cần số hoặc cảm biến.
- Rò rỉ dầu cầu: Hiện tượng dầu nhớt bị rò rỉ từ bịt kín vỏ cầu.
Quy Trình Kiểm Tra Chi Tiết Cầu Chủ Động
Kiểm tra cầu chủ động đòi hỏi sự chính xác tuyệt đối và công cụ đo lường chuyên dụng. Dưới đây là trình tự bắt buộc.
3.1. Kiểm Tra và Điều Chỉnh Bánh Răng Chủ Động (Trục và Bánh Răng Quả Dứa)
Mục đích: Đảm bảo lực ma sát và độ ăn khớp ban đầu giữa các thành phần trong vỏ cầu đạt yêu cầu trước khi lắp bánh răng bị động.
Quy trình:
- Lắp đầy đủ các chi tiết: bánh răng chủ động (trục và bánh răng), các ổ bi côn, ống phân cách, các vòng đệm, mặt bích then hoa vào vỏ truyền lực chính. Chưa lắp bánh răng bị động.
- Vặn chặt đai ốc hãm mặt bích với lực theo đúng quy định của nhà sản xuất (thường dùng lực kế xoắn).
- Dùng lực kế móc kéo (hoặc công cụ chuyên dụng) kẹp vào mặt bích và quay. Đọc lực trên lực kế.
- Phân tích kết quả:
- Nếu lực quay nhỏ hơn tiêu chuẩn: Thể hiện khe hở quá lớn. Cần thêm các vòng đệm điều chỉnh giữa mặt bích và vỏ cầu.
- Nếu lực quay lớn hơn tiêu chuẩn: Thể hiện khe hở quá nhỏ, ma sát lớn. Cần bớt các vòng đệm điều chỉnh.
- Lặp lại bước 3-4 cho đến khi lực quay đạt giá trị cho phép.
3.2. Kiểm Tra và Điều Chỉnh Khe Hở Bên (Backlash) của Bánh Răng Bị Động
Mục đích: Đảm bảo khe hở giữa vành răng của bánh răng bị động và thành phần cố định của vỏ cầu (thường là ống lắp bi) đúng chuẩn, tránh tình trạng quá chật (gây nóng, mòn) hoặc quá lỏng (gây rung, ồn).
Quy trình:
- Lắp cả bánh răng chủ động và bánh răng bị động vào vỏ truyền lực chính.
- Vặn vừa chặt một bu lông hãm nắp của đai ốc điều chỉnh hai bên bánh răng bị động. Đặt các đai ốc ở vị trí chéo nhau để dễ điều chỉnh.
- Gắn cố định đồng hồ so (feeler gauge) có độ dày chuẩn (ví dụ 0,15mm) vào khe giữa vành răng bánh răng bị động và bề mặt cạnh của vỏ cầu (ống lắp bi).
- Xoay lắc nhẹ bánh răng bị động ở các vị trí khác nhau. Quan sát xem đồng hồ so có bị kẹp chặt hay lỏng lẻo không.
- Đo lường: Dùng đồng hồ so có độ dày từ 0,13mm đến 0,18mm (theo tiêu chuẩn) để kiểm tra khe hở lớn nhất và nhỏ nhất khi xoay bánh răng.
- Điều chỉnh:
- Nếu khe hở nhỏ hơn 0,13mm: Vặn ra đai ốc điều chỉnh ở một bên (lấy thêm vòng đệm từ bên đó sang bên kia nếu loại không có đai ốc).
- Nếu khe hở lớn hơn 0,18mm: Vặn vào đai ốc điều chỉnh ở một bên.
- Lưu ý: Khi vặn một bên đai ốc vào, bên kia phải vặn ra một lượng tương ứng để giữ trục bánh răng bị động ở vị trí trung tâm.
- Sau khi đạt khe hở, vặn chặt các bu lông hãm đai ốc và ổ bi côn.
3.3. Kiểm Tra và Điều Chỉnh Khe Hở Ăn Khớp và Vết Tiếp Xúc
Mục đích: Đây là bước quan trọng nhất đảm bảo sự phân phối lực đều và giảm ma sát giữa hai bánh răng. Khe hở ăn khớp (contact pattern) phải đúng vị trí và diện tích.
Quy trình:
- Sau khi đã điều chỉnh khe hở bên, kiểm tra khe hở giữa các răng của bánh răng chủ động và bị động. Dùng dây chì có đường kính 2mm kẹp vào giữa hai bánh răng tại một vị trí.
- Quay tay bánh răng (thông qua ổ bi) vài vòng.
- Tháo dây chì ra, đo độ dày chỗ bị dẹp lại. So với tiêu chuẩn (thường là 0,1 – 0,2mm, tùy xe).
- Kiểm tra vết tiếp xúc:
- Quét một lớp bột nhôm màu đỏ pha dầu nhờn đặc lên toàn bộ bề mặt răng của bánh răng bị động.
- Quay bánh răng chủ động (đã lắp) để bánh răng bị động ăn khớp vài vòng.
- Tháo bánh răng bị động ra, quan sát vết màu đỏ trên bề mặt răng.
- Phân tích vết tiếp xúc chuẩn:
- Vết tiếp xúc phải nằm ở giữa chiều cao răng (không quá thấp hay quá cao).
- Chiều dài vết tiếp xúc dọc theo chiều răng phải chiếm khoảng 40-60% chiều rộng răng.
- Vết tiếp xúc phải liên tục đều đặn.
- Điều chỉnh:
- Nếu khe hở và vết tiếp xúc không đúng: Cần điều chỉnh số vòng đệm của bánh răng chủ động (thêm/bớt) và số đệm/đai ốc của bánh răng bị động (chuyển đệm từ bên này sang bên kia, tổng số đệm không đổi).
- Mục tiêu: Đạt khe hở đúng và vết tiếp xúc di chuyển về vị trí chuẩn. Việc điều chỉnh này cần kiên nhẫn và đo đạc nhiều lần.
Quy Trình Sửa Chữa Các Thành Phần Cầu Chủ Động
Khi kiểm tra phát hiện hư hỏng vượt quá giới hạn cho phép, cần tiến hành sửa chữa hoặc thay thế.
4.1. Trục và Bánh Răng Chủ Động (Bánh Răng Quả Dứa)
- Hư hỏng điển hình: Nứt, mòn bề mặt lắp ổ bi côn, mòn các răng côn xoắn, mòn phần then hoa (khoảng lăn) của trục.
- Tiêu chuẩn kiểm tra: Độ mòn của trục (phần then hoa) không được lớn hơn 0,02 mm. Khe hở giữa hai bánh răng chủ động (nếu có) không lớn hơn 0,4 mm. Kiểm tra kỹ bằng kính phóng đại tất cả các vết nứt.
- Sửa chữa:
- Thay mới: Nếu trục hoặc bánh răng bị nứt, mòn bề mặt răng và phần then hoa vượt quá giới hạn, bắt buộc phải thay mới nguyên bộ trục và bánh răng. Đây là chi tiết an toàn quan trọng, không được phục hồi.
- Phục hồi: Các cổ trục lắp ổ bi và bề mặt răng bị mòn rỗ nhẹ có thể phục hồi bằng mạ thép (mạ nhiệt) hoặc hàn đắp sau đó gia công lại kích thước danh định. Cần đảm bảo độ cứng vật liệu sau phục hồi.
4.2. Bánh Răng Bị Động (Bánh Răng Vành Chậu)
- Hư hỏng điển hình: Nứt, gãy răng, mòn rỗ bề mặt răng, vênh vành răng.
- Tiêu chuẩn kiểm tra: Độ mòn và vênh của vành răng đo bằng dây chì và thước cặp. So với kích thước tối đa cho phép trong sách kỹ thuật.
- Sửa chữa:
- Thay mới: Nếu bánh răng bị nứt, mòn suốt chiều dài răng, mặt đầu bị sứt mẻ -> phải thay mới.
- Hàn đắp và sửa nguội: Với mòn rỗ nhẹ về phía chân răng, có thể hàn đắp thêm kim loại rồi dùng đá mài để khôi phục hình dạng răng ban đầu. Đây là kỹ thuật cao, cần thợ lành nghề và máy móc chính xác.
- Gia công mài: Vành răng bị vênh bề mặt bên có thể gia công mài hết vênh, nhưng cần tính toán kỹ để không làm giảm chiều dày vành răng quá mức.
4.3. Vỏ Cầu Chủ Động (Vỏ Truyền Lực Chính)
- Hư hỏng điển hình: Nứt, mòn các lỗ lắp ổ bi và trục, hỏng các ren và đai ốc hãm ổ bi côn.
- Tiêu chuẩn kiểm tra: Độ mòn của các lỗ lắp bi và trục không lớn hơn 0,02 mm (so với kích thước danh định). Kiểm tra kỹ vết nứt bên ngoài vỏ bằng kính phóng đại.
- Sửa chữa:
- Lắp ống lót/Mạ thép: Các lỗ lắp bi mòn quá giới hạn có thể mạ thép hoặc lắp ống lót sau đó doa lại lỗ theo kích thước danh định.
- Hàn đắp và gia công ren: Các vết nứt nhỏ, các lỗ ren bị chờn hỏng có thể hàn đắp, sửa nguội và gia công lại ren.
- Thay mới: Các vết nứt có tổng chiều dài vượt quá 100 mm (theo nhiều tiêu chuẩn) bắt buộc phải thay vỏ mới vì nguy cơ gãy vỡ dưới tải trọng cực lớn.
- Mài/Dũa: Bề mặt vỏ (loại rời) bị mòn, vênh có thể mài hoặc dũa hết vênh, nhưng phải đảm bảo độ phẳng và kích thước lắp ráp.
4.4. Các Ổ Bi Côn
- Hư hỏng điển hình: Mòn, rỗ các viên bi, vòng trong và vòng ngoài.
- Tiêu chuẩn kiểm tra: Kiểm tra bằng kính phóng đại hoặc phun sơn pha loãng để phát hiện vết rỗ. So với giới hạn hao mòn trong sách kỹ thuật.
- Sửa chữa: Ổ bi côn là chi tiết tiêu hao. Nếu phát hiện bất kỳ dấu hiệu mòn, rỗ nào, phải thay thế toàn bộ bộ ổ bi côn (vòng trong, vòng ngoài và các viên bi). Không được phục hồi. Luôn thay thế theo bộ hoặc theo cặp.
Lưu Ý An Toàn và Kinh Nghiệm Thực Tế
- Vệ sinh tuyệt đối: Trước và trong quá trình tháo lắp, phải vệ sinh sạch sẽ vỏ cầu, các thành phần và khu vực xung quanh. Bụi bẩn là kẻ thù số một của hệ thống truyền động.
- Sử dụng dụng cụ chính xác: Lực kế, đồng hồ so, thước cặp, kính phóng đại phải được hiệu chuẩn. Không dùng dụng cụ thô sơ để đo đạc khe hở.
- Tuân thủ lực siết chặt: Mọi bu lông, đai ốc phải được vặn chặt với lực và thứ tự theo quy định của nhà sản xuất. Sử dụng tua vít, cờ-lê xoắn có điều chỉnh lực.
- Dùng dầu nhớt đúng chuẩn: Sau khi sửa chữa, phải sử dụng đúng loại dầu nhớt cầu (thường là dầu EP-80W-90 hoặc theo khuyến cáo) và đổ đúng lượng.
- Kiểm tra kín: Sau khi lắp ráp, chạy thử nghiệm xe (nếu có điều kiện) và kiểm tra nhiệt độ dầu sau một quãng đường nhất định.
Chi Phí Tham Khảo và Khi Nào Cần Thay Thế
- Chi phí sửa chữa dao động rất lớn tùy mẫu xe và khu vực. Việc điều chỉnh khe hở có thể từ 500.000 – 1.500.000 VNĐ. Việc thay thế bộ cầu chủ động (vỏ, bánh răng) có thể từ 10.000.000 đến trên 30.000.000 VNĐ (chưa kể nhân công).
- Khi nào cần thay mới toàn bộ?: Khi vỏ cầu bị nứt nặng, bánh răng mòn vượt giới hạn, hoặc sau khi sửa chữa nhiều lần mà vẫn không đạt chuẩn. Thường sau 150.000 – 200.000 km tùy điều kiện sử dụng, cần kiểm tra tổng thể và cân nhắc thay thế.
Câu Hỏi Thường Gặp (FAQ)
1. Cầu chủ động hỏng có nguy hiểm không?
Rất nguy hiểm. Hư hỏng cầu chủ động có thể dẫn đến mất kiểm soát khi vào cua, gãy đàn hồi, thậm chí gãy trục bánh răng khi đang di chuyển, gây tai nạn nghiêm trọng.
2. Tôi có thể tự kiểm tra cầu chủ động không?
Chỉ có thể kiểm tra sơ bộ bằng cách nghe âm thanh, cảm nhận rung. Các bước kiểm tra và điều chỉnh khe hở yêu cầu công cụ chuyên dụng và kỹ thuật viên có tay nghề cao. Sai sót nhỏ có thể gây hư hỏng lớn.
3. Tần suất kiểm tra cầu chủ động là bao lâu?
Theo khuyến cáo, nên kiểm tra định kỳ mỗi 20.000 – 30.000 km hoặc mỗi năm một lần, tùy theo điều kiện vận hành (xe thường xuyên chở nặng, đi đường xấu cần kiểm tra thường xuyên hơn).
4. Dấu hiệu nào cho thấy cần điều chỉnh khe hở ngay lập tức?
Tiếng kêu to, rít dữ dội khi vào cua, hoặc sau khi sửa chữa các bộ phận liên quan (hộp số, trục truyền động) mà âm thanh vẫn còn.
5. Có thể thay thế cầu chủ động bằng cầu phụ động được không?
Không nên. Cầu chủ động và cầu phụ động có cấu tạo, kích thước, mô-men xoắn khác biệt. Việc thay thế trái phép sẽ làm thay đổi tính năng lái, gây mài mòn lốp không đều và có thể gây hư hỏng hộp số.
Kết Luận
Kiểm tra và sửa chữa cầu chủ động xe ô tô là một quy trình kỹ thuật đòi hỏi sự chính xác, kiên nhẫn và am hiểu sâu về cấu tạo. Việc nắm vững các bước kiểm tra khe hở bên, khe hở ăn khớp và vết tiếp xúc, cùng với khả năng đánh giá tình trạng các chi tiết như bánh răng, vỏ cầu và ổ bi, là chìa khóa để đảm bảo xe luôn vận hành an toàn và hiệu quả. Đừng bao giờ chủ quan với những dấu hiệu bất thường từ khu vực cầu sau. Để được tư vấn chi tiết hơn về bảo dưỡng hệ thống truyền động, cập nhật bảng giá phụ tùng chính hãng hoặc tìm hiểu thêm các mẹo chăm sóc xế yêu của bạn, hãy thường xuyên truy cập peugeotninhbinh3s.vn – nguồn kiến thức ô tô uy tín hàng đầu dành cho cộng đồng người dùng Việt Nam.
