Việc thiết kế cầu rửa xe ô tô là bước nền tảng quan trọng để xây dựng một trạm rửa xe vận hành hiệu quả, an toàn và đáp ứng nhu cầu thực tế. Một bản vẽ kỹ thuật chính xác, đầy đủ không chỉ giúp quá trình thi công được thực hiện thuận lợi, mà còn đảm bảo tuổi thọ và độ bền của cầu rửa trong nhiều năm. Nếu bạn đang lên kế hoạch xây dựng hoặc nâng cấp cầu rửa xe, hiểu rõ về các loại thiết kế, yếu tố kỹ thuật và quy trình thi công là điều không thể bỏ qua. Bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện nhất về thiết kế cầu rửa xe ô tô, từ bản vẽ chi tiết đến những lưu ý thực tế.
Tóm tắt các bước thiết kế cầu rửa xe ô tô
- Khảo sát mặt bằng và xác định nhu cầu sử dụng cụ thể (loại xe chính, lưu lượng xe).
- Lựa chọn loại cầu rửa phù hợp: cầu nâng thủy lực (linh hoạt, chuyên nghiệp) hoặc cầu bê tông (chi phí thấp).
- Lập bản vẽ kỹ thuật chi tiết, bao gồm mặt bằng, mặt đứng, mặt cắt và bản vẽ chi tiết kết nối.
- Thi công làm móng và lắp đặt hệ thống theo đúng specifications trên bản vẽ.
- Kiểm tra nghiệm thu về tải trọng, độ ổn định và các tiêu chuẩn an toàn trước khi đưa vào sử dụng.
Có thể bạn quan tâm: Thiết Bị Tiết Kiệm Xăng Ô Tô: Đánh Giá Thực Tế & Lời Khuyên Chuyên Gia
Có thể bạn quan tâm: Bộ Thiết Bị Rửa Xe Ô Tô: Đánh Giá Chi Tiết & Bảng So Sánh 2026
Các Loại Cầu Rửa Xe Ô Tô Phổ Biến và Đặc Điểm Thiết Kế
Khi bắt đầu một dự án thiết kế cầu rửa xe ô tô, việc lựa chọn loại hình phù hợp là bước quyết định đầu tiên. Hai lựa chọn chính hiện nay là cầu nâng thủy lực (thường là loại 1 trụ) và cầu rửa xe bê tông cố định. Mỗi loại có một bản vẽ thiết kế và cấu trúc kỹ thuật riêng biệt.
Cầu Nâng Rửa Xe Ô Tô 1 Trụ
Đây là mẫu cầu rửa được ưa chuộng nhất tại các tiệm dịch vụ ô tô chuyên nghiệp nhờ khả năng linh hoạt và nâng được hầu hết các dòng xe con, xe tải con phổ biến. Bản vẽ cầu nâng rửa xe ô tô 1 trụ cần phải thể hiện rõ các thành phần sau:
- Hệ thống trụ và mặt cầu: Bản vẽ mặt đứng sẽ cho thấy chiều cao trụ, kích thước mặt cầu (thường rộng khoảng 2.1 – 2.5m, dài từ 5m đến 7m tùy nhu cầu). Vật liệu chính là thép định hình hàn, có khả năng chịu tải trọng từ 3 đến 5 tấn.
- Hệ thống thủy lực: Đây là tim của cầu nâng 1 trụ. Bản vẽ kỹ thuật phải mô tả chi tiết vị trí xi lanh thủy lực, bơm, van điều khiển và đường ống dẫn dầu. Hệ thống này cho phép mặt cầu nâng lên, hạ xuống thông minh và có thể xoay 360 độ (nếu là loại có chức năng xoay).
- Chi tiết kết nối và bản lề: Các mối hàn, bulông cao cấp và bản lề nối giữa mặt cầu với trụ phải được vẽ kỹ lưỡng, đảm bảo an toàn tuyệt đối khi chịu tải.
- Bản vẽ mặt bằng: Thể hiện vị trí lắp đặt cầu trong tổng thể mặt bằng tiệm, khoảng cách an toàn với tường, và lối đi lại cho nhân viên.
Ưu điểm của loại này là tiết kiệm diện tích, vận hành nhanh chóng và an toàn hơn so với cầu bê tông. Tuy nhiên, chi phí đầu tư ban đầu cao hơn.

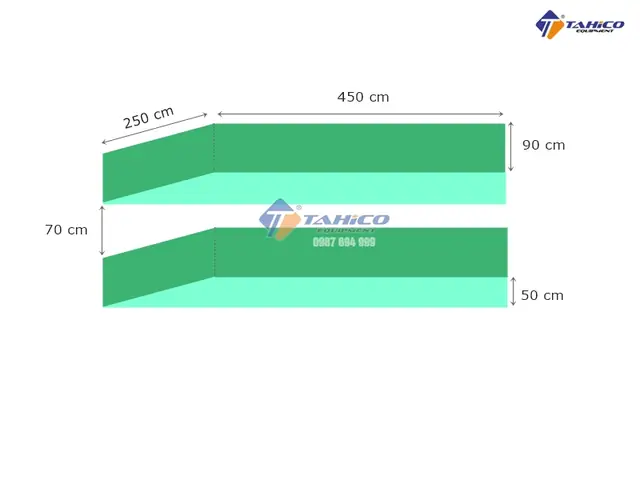

Cầu Rửa Xe Bê Tông (Cầu Bệ Bê Tông)
Đây là giải pháp truyền thống, thường được áp dụng khi người kinh doanh muốn giảm chi phí hoặc khi đã có sẵn một cầu bê tông cũ. Bản vẽ xây cầu bê tông rửa xe ô tô tập trung vào:
- Kết cấu móng và bệ: Thiết kế kích thước bệ bê tông (thường dày từ 20-30cm), kích thước toàn phần (ví dụ điển hình 6m x 2.1m), và độ nghiêng của mặt bệ (khoảng 10-15 độ) để xe dễ lên xuống.
- Kết cấu bê tông cốt thép: Bản vẽ chi tiết về lưới thép, đường kích cốt thép và mác bê tông sử dụng để đảm bảo khả năng chịu lực.
- Hệ thống thoát nước: Một yếu tố cực kỳ quan trọng trong thiết kế cầu bê tông. Bản vẽ cần chỉ rõ vị trí và độ dốc của rãnh thoát nước, kết nối đến hệ thống thoát nước chung của tiệm.
Nhược điểm của cầu bê tông là chiếm nhiều diện tích, không linh hoạt (không di chuyển được), và tiềm ẩn nguy cơ trơn trượt khi trời mưa hoặc có chất tẩy rửa. Vì vậy, nhiều chuyên gia khuyến cáo nên ưu tiên cầu nâng thủy lực cho các tiệm mới.
Có thể bạn quan tâm: Thiết Bị Khóa Bánh Xe Ô Tô: Phân Tích Chi Tiết Và Hướng Dẫn Lựa Chọn
Yếu Tố Thiết Kế Quan Trọng Cần Xác Định Trước Khi Vẽ Bản Vẽ
Dù bạn chọn loại cầu nào, có những yếu tố kỹ thuật cốt lõi ảnh hưởng trực tiếp đến tính khả thi, an toàn và hiệu quả của cầu rửa. Một bản vẽ thiết kế cầu rửa xe ô tô chuyên nghiệp phải làm rõ tất cả các điểm sau:
Kích Thước Chuẩn và Điều Chỉnh Theo Loại Xe
Kích thước cầu rửa không phải là con số cố định. Nó phụ thuộc vào loại xe chính bạn sẽ phục vụ.
- Xe con, SUV: Kích thước mặt cầu tối thiểu khoảng 5.5m x 2.1m là đủ.
- Xe tải con, xe đa dụng: Cần mặt cầu rộng hơn (2.3m – 2.5m) và dài hơn (6m – 7m), đồng thời độ nghiêng của mặt cầu phải được tính toán kỹ để tránh xe cản khi lên xuống.
- Xe tải hạng nặng, xe bồn: Thường không sử dụng cầu rửa thông thường mà cần hệ thống rửa chuyên dụng với kích thước và tải trọng rất lớn. Trong trường hợp này, thiết kế cầu rửa xe ô tô sẽ phức tạp hơn rất nhiều về mặt kết cấu.
Tiêu Chuẩn Vật Liệu và Tải Trọng
Vật liệu chính cho cầu nâng là thép định hình Q345 hoặc tương đương, có độ dày thành và khả năng chịu uốn được kiểm chứng. Đối với cầu bê tông, mác bê tông phải đạt ít nhất M250 trở lên. Tải trọng thiết kế phải lớn hơn khối lượng xe nặng nhất bạn dự kiến sử dụng (thường thêm 20-30% dư thừa). Bản vẽ phải ghi rõ các thông số này.
Hệ Thống Thoát Nước và Vệ Sinh Môi Trường
Một cầu rửa không có hệ thống thoát nước hiệu quả sẽ trở thành điểm tập kết bùn bãi, gây ô nhiễm và khó vệ sinh. Trong bản vẽ, cần vẽ rõ:
- Độ dốc tối thiểu của mặt cầu (2-3%) để nước chảy nhanh.
- Vị trí và kích thước rãnh thoát nước dọc theo 2 bên cầu.
- Hệ thống lọc sơ bộ (rác, cát) trước khi nước thải chảy ra cống chung. Việc đào rãnh thoát nước thường cần sâu từ 50-80cm từ mặt đất xuống cốt nền.
Tiêu Chuẩn An Toàn và Dễ Sử Dụng
Thiết kế phải đặt an toàn lên hàng đầu. Cần tính toán đến việc lắp đặt:
- Lan can an toàn hai bên cầu.
- Đèn báo hiệu khi cầu đang nâng/hạ.
- Biển báo hướng dẫn sử dụng.
- Khoảng trống an toàn xung quanh cầu để nhân viên di chuyển khi rửa xe.
Có thể bạn quan tâm: Top 4 Thiết Bị Dẫn Đường Ô Tô Hiện Đại Nhất 2026: Đâu Là Lựa Chọn Thông Minh Cho Bạn?
Quy Trình Thiết Kế và Thi Công Chi Tiết
Sau khi đã xác định được loại hình và các yếu tố kỹ thuật, quy trình từ ý tưởng đến hiện thực diễn ra như sau:
Giai Đoạn 1: Khảo Sát Thực Tế và Lập Phương Án
Đây là bước quan trọng nhất, quyết định tính khả thi của toàn bộ dự án. Bạn cần:
- Đo đạc chính xác diện tích mặt bằng, vị trí cột, hố ga, hệ thống điện nước hiện có.
- Xác định rõ nhu cầu: chủ yếu rửa xe con hay có cả xe tải? Lưu lượng xe trung bình mỗi ngày là bao nhiêu?
- Từ đó, đưa ra phương án thiết kế sơ bộ, dự toán chi phí và thời gian.
Giai Đoạn 2: Lập Bản Vẽ Kỹ Thuật Chuyên Sâu
Đây là lúc kiến thức về kỹ thuật và kinh nghiệm được thể hiện rõ nhất. Một bộ bản vẽ thiết kế cầu rửa xe ô tô hoàn chỉnh phải bao gồm:
- Bản vẽ mặt bằng tổng thể: Vị trí cầu, các kích thước, khoảng cách an toàn, vị trí kết nối điện, nước.
- Bản vẽ mặt đứng: Chi tiết về chiều cao trụ, hệ thống trục nâng, vị trí xi lanh, bơm thủy lực.
- Bản vẽ mặt cắt: Cắt ngang qua cầu để thấy cấu tạo mặt cầu, hệ thống bản lề, và cách kết nối với trụ.
- Bản vẽ chi tiết (Detail Drawing): Các mối hàn, khớp nối, cách lắp ráp từng chi tiết nhỏ. Đây là phần quan trọng nhất cho đội thi công.
Nếu bạn không có chuyên môn, hãy thuê một kỹ sư cơ khí hoặc đơn vị cung cấp cầu nâng uy tín để được thực hiện bước này. Một bản vẽ sai sót nhỏ có thể dẫn đến tai nạn nghiêm trọng.
Giai Đoạn 3: Thi Công Theo Đúng Bản Vẽ
Quá trình thi công phải tuân thủ nghiêm ngặt bản vẽ đã được phê duyệt:
- Làm móng: Đào móng đúng kích thước và độ sâu theo bản vẽ, đổ bê tông nền và chờ khô hoàn toàn.
- Lắp đặt hệ thống cơ khí: Lắp cố định trụ thép, sau đó lắp hệ thống trục, bản lề và mặt cầu. Đối với cầu nâng, lắp đặt xi lanh thủy lực, bơm và đường ống.
- Nối điện và thử nghiệm: Kết nối điện cho hệ thống nâng hạ, thử tải và điều chỉnh độ cân bằng.
- Hoàn thiện: Sơn phủ chống gỉ, lắp đặt lan can, biển báo.
Giai Đoạn 4: Nghiệm Thu và Đưa Vào Sử Dụng
Trước khi chính thức sử dụng, cầu rửa phải trải qua quá trình nghiệm thu:
- Thử nghiệm tải trọng: Sử dụng khối tải cân đủ trọng lượng (thường gấp 1.25 lần tải trọng thiết kế) để đảm bảo không có biến dạng.
- Kiểm tra hệ thống thủy lực/điện: Đảm bảo nâng, hạ, xoay (nếu có) mượt mà, không rò rỉ dầu, không kêu lạ.
- Kiểm tra an toàn: Lan can chắc chắn, không có cạnh sắc.
Lưu Ý An Toàn và Mẹo Vận Hành Hiệu Quả
Ngay cả khi đã có một thiết kế cầu rửa xe ô tô hoàn hảo và thi công chuẩn, việc vận hành và bảo trì đúng cách vẫn cực kỳ quan trọng.
- Hướng dẫn sử dụng an toàn: Nhân viên phải được đào tạo cách lái xe lên cầu (tốc độ chậm, đi thẳng, không đột ngột tăng/giảm tốc), cách đỗ xe đối xứng trung tâm cầu.
- Bảo trì định kỳ: Hàng tuần, kiểm tra bề mặt cầu có vết nứt, han gỉ không. Hàng tháng, kiểm tra hệ thống thủy lực (mức dầu, rò rỉ), bơm điện, và các bulông liên kết. Hàng năm, cần có đơn vị chuyên môn kiểm tra tổng thể tải trọng.
- Vệ sinh thường xuyên: Sau mỗi ngày, cầu rửa cần được rửa sạch để tránh cặn bẩn ăn mòn bề mặt thép hoặc bê tông. Đặc biệt chú ý vệ sinh rãnh thoát nước.
- cân nhắc lắp đặt trọn gói: Thay vì mua thiết bị về tự lắp, bạn nên tìm đơn vị cung cấp và lắp đặt trọn gói. Họ sẽ chịu trách nhiệm về thiết kế, cung cấp thiết bị đạt chuẩn và thi công đúng kỹ thuật, giảm thiểu rủi ro pháp lý và an toàn.
Kết Luận
Một bản vẽ cầu rửa xe ô tô chuẩn chỉnh không đơn thuần là tờ giấy có những đường nét kỹ thuật, mà đó là bản cam kết về sự an toàn, hiệu quả kinh doanh và tuổi thọ của trạm rửa xe của bạn. Dù bạn lựa chọn cầu nâng 1 trụ linh hoạt hay cầu bê tông kinh tế, việc đầu tư thời gian và chi phí cho một thiết kế kỹ lưỡng là bước đầu tiên và thiết yếu nhất. Hãy luôn làm việc với những đơn vị có chuyên môn, nắm vững các yếu tố kỹ thuật và tuân thủ nghiêm ngặt các quy trình thi công. Kiến thức về thiết kế cầu rửa xe ô tô sẽ trang bị cho bạn cái nhìn sắc bén để đưa ra quyết định đúng đắn, xây dựng nên một không gian kinh doanh vững chắc và an toàn tuyệt đối.
