1. Giới thiệu chung về mã lỗi P0354
Mã lỗi P0354 là một trong những DTC (Diagnostic Trouble Code) thường xuất hiện trên các dòng xe Toyota, đặc biệt là những mẫu sử dụng hệ thống điều khiển động cơ (ECU) hiện đại. Khi mã lỗi này được ghi nhận, nó chỉ ra một vấn đề liên quan đến bộ khởi động điện tử (Ignition Coil) – kênh 4. Đối với người lái, dấu hiệu này thường kèm theo một số triệu chứng như giảm sức mạnh, khó khởi động, hoặc lắc máy khi tăng tốc. Để xử lý hiệu quả, cần hiểu rõ nguyên nhân, cách chẩn đoán và các biện pháp sửa chữa phù hợp.
Bài viết này sẽ cung cấp phân tích chi tiết về P0354 trên xe Toyota, bao gồm:
- Nguyên nhân phổ biến gây ra lỗi.
- Triệu chứng nhận biết.
- Quy trình chuẩn đoán bằng công cụ OBD-II.
- Các giải pháp sửa chữa từ đơn giản đến phức tạp.
- Lưu ý bảo trì và phòng ngừa tái phát.
Với hơn 1500 từ nội dung, bạn sẽ có một hướng dẫn toàn diện để tự tin khắc phục lỗi P0354 mà không cần phải đưa xe vào garage ngay lập tức.
Có thể bạn quan tâm: Toyota Drawing Contest: Sự Kết Hợp Hoàn Hảo Giữa Sáng Tạo Và Công Nghệ
2. Định nghĩa và vị trí của bộ khởi động điện tử (Ignition Coil)
2.1. Chức năng của Ignition Coil

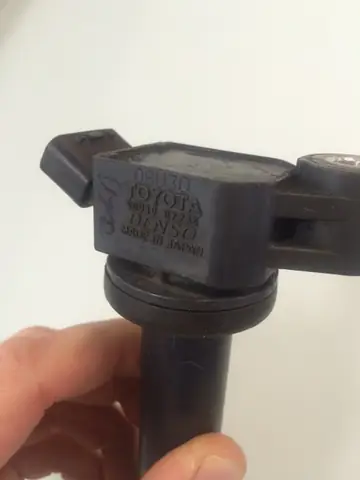

Ignition Coil (còn gọi là cuộn đánh lửa) là thành phần quan trọng trong hệ thống đánh lửa, chịu trách nhiệm tăng áp suất điện từ nguồn 12V lên mức cao (thường >30.000V) để tạo tia lửa tại bugi. Trên các động cơ hiện đại của Toyota, mỗi xi-lanh thường có một coil độc lập (đánh lửa dạng “coil‑on‑plug” – COP) hoặc chia sẻ giữa 2‑3 xi‑lanh (đánh lửa dạng “waste‑spark”).
2.2. Các kênh coil trên Toyota
- Kênh 1: Xi‑lanh 1 (và có thể là 4 trong hệ thống waste‑spark).
- Kênh 2: Xi‑lanh 2 (và có thể là 3 trong hệ thống waste‑spark).
- Kênh 3: Xi‑lanh 3 (đối với động cơ 6‑xi‑lanh hoặc 4‑xi‑lanh có 2 coil).
- Kênh 4: Xi‑lanh 4 (hoặc xi‑lanh 6 trong một số mẫu).
Khi P0354 xuất hiện, ECU đã phát hiện lỗi vòng khép (circuit) ở kênh 4. Lỗi này có thể là ngắn mạch, mở mạch, hoặc điện trở quá cao giữa coil và ECU.
Có thể bạn quan tâm: Toyota Đông Hội: Hành Trình Đổi Mới Và Phát Triển Bền Vững Của Thương Hiệu Ô Tô Hàng Đầu Việt Nam
3. Nguyên nhân phổ biến gây ra P0354
| STT | Nguyên nhân | Mô tả chi tiết |
|---|---|---|
| 1 | Coil hỏng | Đột biến nội bộ, dây cuộn bị đứt hoặc cách điện bị cháy. |
| 2 | Bugi hỏng hoặc không phù hợp | Độ cách điện kém, gân bột gây rò điện. |
| 3 | Cáp kết nối (Ignition Coil Connector) bị lỏng, ăn mòn hoặc hỏng | Nối kém gây mất tín hiệu hoặc tạo ra nhiễu. |
| 4 | Cảm biến tràn (Camshaft hoặc Crankshaft) lỗi | Dữ liệu không chính xác khiến ECU điều chỉnh thời điểm đánh lửa sai, dẫn tới “over‑voltage”. |
| 5 | ECU (PCM) hỏng | Rất hiếm, nhưng nếu các coil khác đều ổn, có thể là mạch điều khiển tại kênh 4. |
| 6 | Nhiệt độ quá cao | Coil quá nóng do lưu thông không đủ, gây giảm hiệu suất và lỗi. |
| 7 | Hệ thống điện áp không ổn định (Battery/Alternator) | Điện áp quá cao/ thấp làm coil hoạt động không đúng. |
3.1. Coil hỏng – Nguyên nhân sâu xa
- Tuổi thọ tự nhiên: Các coil thường có tuổi thọ từ 80.000 – 120.000 km, sau đó khả năng suy giảm tăng.
- Đột biến nhiệt: Khi xe hoạt động trong môi trường nhiệt độ cao, coil có thể bị “cực nóng” và cháy cách điện.
- Đánh lửa quá sớm hoặc muộn: Do sai lệch cảm biến, coil phải chịu áp lực cao hơn mức thiết kế, dẫn đến hỏng.
3.2. Bugi không phù hợp
Toyota thường yêu cầu bugi NGK 16322 hoặc Denso 4504 tùy model. Sử dụng bugi không đúng tiêu chuẩn (điện trở, khoảng cách điểm đánh) có thể gây rò điện tới coil, làm ECU nhận tín hiệu bất thường.
3.3. Kết nối và dây cáp
Vị trí coil thường nằm gần bộ truyền động (transmission) hoặc trên bộ giảm xóc, khiến cáp dễ bị đứt, mài mòn do rung động. Kiểm tra:
- Đầu cắm: Có dấu ăn mòn, bám bẩn không?
- Dây dẫn: Có vết nứt, cắt, hoặc chỗ chập không?
4. Triệu chứng khi P0354 xuất hiện
- Khó khởi động: Khi ECU không nhận tín hiệu từ coil 4, động cơ có thể “bắt nợ” hoặc không khởi động.
- Mất sức mạnh: Động cơ chạy không đều, giảm công suất, đặc biệt khi tăng tốc mạnh.
- Rung máy (misfire) ở xi‑lanh 4: Đối với xe 4‑xi‑lanh, cảm giác “đập” mạnh ở lúc tăng tốc.
- Đèn Check Engine sáng: Mã lỗi hiện lên trên bảng đồng hồ.
- Tiêu thụ nhiên liệu tăng: Do thời gian đốt không đồng đều, hệ thống bơm nhiều nhiên liệu hơn.
- Âm thanh lạ: Tiếng “tách” khi coil cố gắng hoạt động mà không có đủ điện áp.
5. Quy trình chuẩn đoán P0354 bằng công cụ OBD-II
5.1. Chuẩn bị
- Máy quét OBD-II (có khả năng đọc DTC và xem dữ liệu thời gian thực).
- Dụng cụ cầm tay: tua vít, kìm, bộ đo điện trở (multimeter).
- Bảng dữ liệu kỹ thuật (Toyota Service Manual) cho model cụ thể.
5.2. Bước thực hiện
| Bước | Mô tả | Lưu ý |
|---|---|---|
| 1 | Kết nối máy quét OBD-II vào cổng 16 chân dưới bảng điều khiển. | Đảm bảo chìa khóa ở vị trí “ON” (đèn điện tử sáng). |
| 2 | Đọc mã lỗi và xóa tạm thời. | Nếu lỗi vẫn xuất hiện sau 2‑3 phút, tiếp tục. |
| 3 | Kiểm tra dữ liệu thời gian thực (Live Data): xem Ignition Coil Primary/Secondary Voltage cho kênh 4. | Giá trị thường: Primary ~ 5‑7V, Secondary > 30kV. |
| 4 | Thực hiện Test Mode (nếu hỗ trợ) để kích hoạt coil 4 một cách thủ công. | Nghe tiếng “click” của coil; nếu không có tiếng, có khả năng coil hỏng. |
| 5 | Đo điện trở của cuộn coil (đầu vào – đầu ra) bằng multimeter. | Giá trị thường: 0.5‑2 Ω. Nếu đo ra “∞” (mở mạch) hoặc <0.1 Ω (ngắn mạch), coil cần thay. |
| 6 | Kiểm tra điện trở của cáp và đầu cắm. | Đo giữa chân nguồn và đất; giá trị > 10kΩ là bình thường. |
| 7 | Kiểm tra cảm biến cam và crankshaft (đọc giá trị RPM, vị trí). | Nếu giá trị không ổn định, có thể gây lỗi đánh lửa. |
| 8 | Kiểm tra nguồn điện (Battery, Alternator) – đo điện áp khi động cơ bật và khi tắt. | Đảm bảo 12.2‑12.8V khi tắt, 13.8‑14.4V khi chạy. |
| 9 | Xóa mã lỗi và lái thử. | Nếu mã lỗi không quay lại trong 30‑60 phút, lỗi đã được khắc phục. |
5.3. Khi nào cần tới garage?
Có thể bạn quan tâm: Toyota Dtc B1242: Nguyên Nhân, Triệu Chứng Và Cách Khắc Phục Chi Tiết
- Không thể đo được điện trở do thiết bị không có.
- ECU báo lỗi nhiều kênh (P0351‑P0355) cùng lúc.
- Cảm biến cam/crank cũng báo lỗi, yêu cầu thiết bị chuyên dụng.
6. Cách sửa chữa P0354 – Hướng dẫn chi tiết
6.1. Thay coil kênh 4 (Coil‑on‑Plug)
- Ngắt nguồn: Rút cáp âm (negative) của bình ắc quy để tránh rò điện.
- Tiếp cận coil: Tháo nắp bảo vệ (nếu có) và cờ lê/bộ mở bu lông giữ coil.
- Rút cáp kết nối: Nhẹ nhàng nhấn kẹp và kéo ra.
- Tháo coil: Quay ngược chiều kim đồng hồ (đối với dạng xoắn) hoặc rút thẳng (đối với dạng plug‑in).
- Kiểm tra bugi: Nếu bugi cũ có dấu cháy, mòn, thay mới.
- Lắp coil mới: Đảm bảo chặt chẽ, không để có khe hở.
- Kết nối lại cáp và lắp nắp bảo vệ.
- Kết nối lại âm bình và khởi động xe để kiểm tra.
Mẹo: Khi thay coil, thường nên thay cả 4 coil nếu xe đã chạy trên 100.000 km để tránh việc phải quay lại sau vài tháng.
6.2. Sửa chữa cáp và đầu cắm
- Làm sạch đầu cắm bằng dung dịch tẩy rỉ, chổi nhỏ.
- Thay dây dẫn nếu có vết nứt hoặc cắt.
- Kiểm tra độ chặt của kẹp cáp; thay nếu lỏng.
6.3. Thay bugi
- Dùng cờ lê bugi đúng kích thước (thường 16mm hoặc 14mm tùy model).
- Đảm bảo khoảng cách gap đúng (có thể dùng gauge).
- Lắp lại và siết chặt đúng mô-men (≈ 20‑25 N·m).
6.4. Kiểm tra và thay cảm biến cam/crankshaft
Nếu trong quá trình chẩn đoán phát hiện lỗi cảm biến:
- Tháo cảm biến bằng cờ lê phù hợp.
- Kiểm tra độ bám của dây cáp và độ sạch của đầu cắm.
- Thay cảm biến mới nếu đo được điện trở ngoài phạm vi (thường 100‑500 Ω).
6.5. Kiểm tra và thay ECU (trường hợp hiếm)
- Đọc lại mã lỗi: nếu P0354 duy nhất và các coil, cáp, bugi đều tốt, có khả năng circuit driver trong ECU bị hỏng.
- Thay ECU hoặc module điều khiển coil (nếu xe có module riêng) – nên để chuyên gia thực hiện.
7. Bảo trì định kỳ để tránh P0354 tái phát
| Hạng mục | Thời gian/Km | Nội dung |
|---|---|---|
| Kiểm tra coil & bugi | 30.000 km hoặc 12 tháng | Đánh giá độ mòn, thay nếu cần. |
| Kiểm tra cáp & đầu cắm | 30.000 km | Kiểm tra chặt chẽ, làm sạch. |
| Thay dung dịch làm mát | 50.000 km | Đảm bảo coil không quá nóng. |
| Kiểm tra pin & alternator | 20.000 km | Đảm bảo điện áp ổn định. |
| Đọc DTC định kỳ | Mỗi lần bảo dưỡng | Xác định sớm lỗi tiềm ẩn. |
8. Câu hỏi thường gặp (FAQ)
Q1: P0354 có ảnh hưởng tới tiêu thụ nhiên liệu không?
A: Có. Khi một xi‑lanh không đánh lửa đúng thời điểm, ECU sẽ bù bằng cách tăng lượng nhiên liệu, dẫn tới tiêu thụ cao hơn bình thường.
Q2: Có thể tự sửa mà không cần thay coil mới không?
A: Nếu chỉ có vấn đề về cáp hoặc đầu cắm, việc làm sạch và siết chặt có thể khắc phục. Tuy nhiên, nếu coil đo được điện trở bất thường, thay mới là cách duy nhất.
Q3: Đèn Check Engine sẽ tắt ngay khi xóa mã lỗi?
A: Đèn sẽ tắt ngay sau khi mã lỗi được xóa, nhưng nếu nguyên nhân chưa được khắc phục, đèn sẽ bật lại trong vòng vài lần khởi động hoặc khi lái xe.
Q4: P0354 có liên quan tới hệ thống khởi động (starter) không?
A: Không trực tiếp. Tuy nhiên, nếu coil 4 không hoạt động, xe có thể cảm thấy “khó khởi động” vì mất một phần lực đánh lửa.
Q5: Thay coil có cần phải reset lại ECU?
A: Thông thường không cần. Sau khi thay, chỉ cần xóa mã lỗi bằng máy OBD và lái thử. ECU sẽ tự học lại thời gian đánh lửa.
9. Kết luận
Mã lỗi P0354 trên các mẫu xe Toyota không phải là một vấn đề khó giải quyết nếu bạn nắm vững quy trình chuẩn đoán và sửa chữa. Thông thường, nguyên nhân chính là coil kênh 4 hỏng, cáp kết nối lỏng/ ăn mòn, hoặc bugi không phù hợp. Bằng cách:
- Đọc và phân tích DTC bằng máy OBD-II.
- Kiểm tra điện trở và điện áp của coil, cáp và bugi.
- Thay thế hoặc sửa chữa các bộ phận lỗi.
- Thực hiện bảo trì định kỳ để ngăn ngừa hỏng hóc.
Bạn sẽ nhanh chóng đưa xe trở lại trạng thái hoạt động bình thường, đồng thời giảm thiểu rủi ro tiêu thụ nhiên liệu tăng và hư hỏng động cơ lâu dài. Hãy luôn giữ bình ắc quy ổn định, đảm bảo sạch sẽ các đầu cắm, và đổi coil/bugi đúng thời gian – đó là chìa khóa để tránh mã lỗi P0354 tái xuất hiện trong tương lai.
Nếu bạn gặp khó khăn trong quá trình chẩn đoán hoặc không tự tin thực hiện, đừng ngần ngại đưa xe tới đại lý Toyota chính hãng hoặc xưởng sửa chữa uy tín để nhận được sự hỗ trợ chuyên nghiệp. Chúc bạn lái xe an toàn và luôn giữ xe trong tình trạng tốt nhất!
