Lời mở đầu
Trong thời đại ô tô ngày càng thông minh, việc chẩn đoán và sửa chữa các lỗi trên xe trở nên dễ dàng hơn bao giờ hết nhờ công nghệ OBD2 (On‑Board Diagnostics – Second Generation). Đối với các chủ xe Toyota, hiểu rõ Toyota OBD2 pinout (sơ đồ chân cắm của cổng OBD2) là bước đầu tiên để có thể tự mình đọc mã lỗi, kiểm tra cảm biến, thậm chí thực hiện các thao tác lập trình lại (reprogram) các bộ điều khiển. Bài viết dưới đây sẽ cung cấp cho bạn một hướng dẫn toàn diện, chi tiết về sơ đồ chân cắm OBD2 trên các mẫu xe Toyota, cách đọc và sử dụng chúng, các công cụ hỗ trợ, lưu ý an toàn và một số ví dụ thực tế.
Lưu ý: Bài viết này hướng tới người dùng có kiến thức cơ bản về điện tử và ô tô. Nếu bạn chưa quen với việc đo điện trở, điện áp hay làm việc với các công cụ chẩn đoán, hãy tham khảo thêm tài liệu cơ bản hoặc nhờ thợ chuyên nghiệp.
Có thể bạn quan tâm: Giá Xe Toyota Noah 2026: Tổng Quan, Các Bản Đánh Giá, So Sánh Và Lời Khuyên Mua Xe
1. OBD2 là gì? Tại sao lại quan trọng đối với Toyota?
1.1. Định nghĩa OBD2
OBD2 là chuẩn giao tiếp điện tử được áp dụng trên hầu hết các dòng xe bán chạy trên thế giới kể từ năm 1996. Thông qua cổng OBD2, các bộ điều khiển (ECU – Electronic Control Unit) của xe có thể truyền tải thông tin về:
- Mã lỗi (DTC – Diagnostic Trouble Codes)
- Dữ liệu thời gian thực (sensor values, tốc độ, vòng tua, nhiệt độ, v.v.)
- Thông tin về hệ thống khí thải, động cơ, hộp số, ABS, ESP…
1.2. Lợi ích khi biết pinout OBD2
- Tiết kiệm chi phí: Bạn không cần đưa xe đến trung tâm bảo dưỡng để đọc mã lỗi.
- Phát hiện sớm vấn đề: Kiểm tra cảm biến, đo điện áp, dòng điện để chẩn đoán nhanh.
- Tự tin khi thực hiện DIY: Thay cảm biến, sửa dây điện, lập trình lại ECU.
- Tương thích đa dạng công cụ: Từ máy đọc lỗi cầm tay, thiết bị Android/iOS, đến các phần mềm máy tính.
1.3. Đặc điểm OBD2 trên Toyota
Toyota là một trong những hãng xe áp dụng chuẩn OBD2 rộng rãi, nhưng pinout (cách bố trí các chân cắm) có thể khác nhau tùy vào:
- Thời gian sản xuất: Xe 1996‑2002 thường dùng chuẩn J1962, nhưng một số mẫu có bố trí khác.
- Kiểu xe: Sedan, SUV, Pickup, Hybrid…
- Mức độ trang bị: Xe có hệ thống ABS, ESP, hoặc hệ thống Hybrid sẽ có thêm các chân giao tiếp CAN (Controller Area Network).
Do đó, việc nắm rõ pinout cụ thể cho từng model là cực kỳ quan trọng.
Có thể bạn quan tâm: Toyota Nhập Khẩu: Cơ Hội, Thách Thức Và Chiến Lược Thành Công Trên Thị Trường Việt Nam
2. Chuẩn pinout OBD2: Các chuẩn phổ biến
2.1. J1962 (tiêu chuẩn quốc tế)

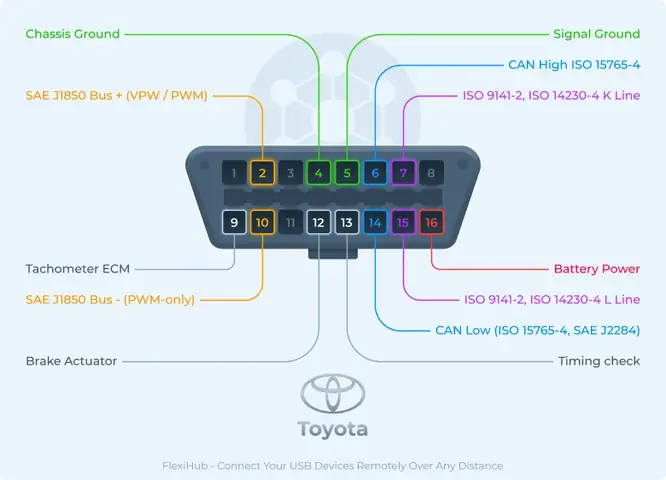

Đây là chuẩn cắm OBD2 phổ biến nhất, gồm 16 chân (1‑16) được sắp xếp thành hai hàng ngang. Các chân quan trọng nhất:
| Chân | Tên | Chức năng | Mô tả |
|---|---|---|---|
| 4 | Chassis Ground (CHAS GND) | Đất xe (ground) | Nối với khung xe |
| 5 | Signal Ground (SIG GND) | Đất tín hiệu | Đất cho các tín hiệu |
| 6 | CAN High (CAN‑H) | Giao tiếp CAN bus | Dòng cao CAN |
| 7 | ISO 9141‑2 K‑Line / ISO 14230‑4 K‑Line | Giao tiếp K‑Line | Dành cho xe cũ |
| 8 | K‑Line (tái sử dụng) | Giao tiếp K‑Line | Đôi khi dùng cho LIN |
| 9 | CAN Low (CAN‑L) | Giao tiếp CAN bus | Dòng thấp CAN |
| 10 | L‑Line (LIN) | Giao tiếp LIN bus | Dành cho xe mới |
| 14 | Battery Power (B+) | Nguồn 12 V | Cung cấp điện cho thiết bị |
| 16 | Battery Power (B+) | Nguồn 12 V | Cũng cung cấp điện |
Các chân còn lại (1,2,3,11,12,13,15) thường không sử dụng hoặc dùng cho các chuẩn đặc thù (SAE J1850 PWM, VPW).
2.2. Các chuẩn giao tiếp phụ
- ISO 9141‑2 / ISO 14230‑4 (K‑Line): Được dùng trên các mẫu Toyota cũ (1996‑2004) và một số mẫu mới cho các chức năng phụ.
- CAN (Controller Area Network): Chuẩn hiện đại, áp dụng trên hầu hết các mẫu từ 2005 trở đi.
- SAE J1850 PWM / VPW: Chủ yếu ở các xe Mỹ, không phổ biến trên Toyota.
3. Pinout OBD2 trên các dòng xe Toyota phổ biến
3.1. Toyota Corolla (1998‑2002)
- Chuẩn: ISO 9141‑2 (K‑Line) + CAN (cho các mẫu sau 2000)
- Pinout:
- 4 – CHAS GND
- 5 – SIG GND
- 6 – CAN‑H
- 7 – K‑Line (ISO 9141‑2)
- 9 – CAN‑L
- 14, 16 – B+
3.2. Toyota Camry (2002‑2006)
- Chuẩn: CAN (đầy đủ)
- Pinout:
- 4 – CHAS GND
- 5 – SIG GND
- 6 – CAN‑H
- 9 – CAN‑L
- 14, 16 – B+
3.3. Toyota Hilux (2005‑2026) – Pickup
- Chuẩn: CAN + K‑Line (đối với hệ thống ABS)
- Pinout:
- 4 – CHAS GND
- 5 – SIG GND
- 6 – CAN‑H
- 7 – K‑Line (cho ABS)
- 9 – CAN‑L
- 14, 16 – B+
3.4. Toyota Prius (Hybrid) (2004‑2026)
- Chuẩn: CAN Dual (động cơ + hệ thống hybrid)
- Pinout:
- 4 – CHAS GND
- 5 – SIG GND
- 6 – CAN‑H (động cơ)
- 14 – B+
- 16 – B+
- Lưu ý: Prius còn có cổng DLC (Data Link Connector) riêng cho hệ thống hybrid, không nằm trong chuẩn OBD2 thông thường. Để truy cập dữ liệu hybrid, cần adapter chuyên dụng (ví dụ: PriusScan, Toyota Techstream).
3.5. Toyota Land Cruiser (2009‑2026)
- Chuẩn: CAN + L‑Line (cho hệ thống ESP, ABS)
- Pinout:
- 4 – CHAS GND
- 5 – SIG GND
- 6 – CAN‑H
- 9 – CAN‑L
- 10 – L‑Line (LIN)
- 14, 16 – B+
3.6. Bảng tổng hợp nhanh (đối chiếu)
| Model | Năm sản xuất | CAN‑H | CAN‑L | K‑Line | L‑Line | B+ |
|---|---|---|---|---|---|---|
| Corolla | 1998‑2000 | ✔ (sau 2000) | ✔ (sau 2000) | ✔ (cũ) | – | 14,16 |
| Camry | 2002‑2006 | ✔ | ✔ | – | – | 14,16 |
| Hilux | 2005‑2026 | ✔ | ✔ | ✔ (ABS) | – | 14,16 |
| Prius | 2004‑2026 | ✔ (động cơ) | – | – | – | 14,16 |
| Land Cruiser | 2009‑2026 | ✔ | ✔ | – | ✔ (ESP) | 14,16 |
Tip: Khi không chắc chắn, hãy đo điện áp trên các chân bằng đồng hồ vạn năng (multimeter). Chân 14/16 luôn có +12 V khi khóa cửa (ignition ON). Chân 4 và 5 sẽ là 0 V (ground). Nếu có CAN‑H và CAN‑L, bạn sẽ thấy khoảng 2.5 V khi không có truyền dữ liệu và dao động khi có giao tiếp.
4. Cách sử dụng pinout OBD2 để chẩn đoán
4.1. Dụng cụ cần chuẩn bị
- Máy đọc OBD2 (có hỗ trợ CAN và K‑Line). Ví dụ:
- ELM327 Bluetooth/USB
- Autel MaxiCOM MK808
- Launch X431
- Cable OBD2 chuẩn J1962 (có thể là cáp chuẩn hoặc cáp tự làm).
- Multimeter (đồng hồ vạn năng) để đo điện áp, điện trở.
- Laptop/Smartphone cài phần mềm:
- Torque (Android)
- OBD Fusion (iOS/Android)
- Toyota Techstream (đối với chuyên gia)
4.2. Quy trình kết nối
- Tắt ignition (khóa xe). Đảm bảo không có nguồn điện cấp cho ECU.
- Kiểm tra chân B+ (14/16) bằng đồng hồ: không có điện áp.
- Cắm đầu cáp OBD2 vào cổng trên xe (thường nằm dưới bảng điều khiển, bên lái).
- Bật ignition (khóa ON, không cần khởi động động cơ). Kiểm tra B+ có +12 V.
- Kết nối máy đọc (Bluetooth/USB). Đợi phần mềm nhận tín hiệu.
- Chọn giao thức: Nếu phần mềm tự động nhận, tốt nhất là để “Auto”. Nếu không, chọn:
- “CAN” cho các mẫu mới.
- “ISO 9141‑2” hoặc “ISO 14230‑4 (K‑Line)” cho mẫu cũ.
- Đọc mã lỗi: Lệnh “Read DTC” hoặc “Read Trouble Codes”.
- Xem dữ liệu thời gian thực: Các sensor như O₂ sensor, MAP, MAF, TPS, v.v.
4.3. Kiểm tra chân bằng multimeter
Có thể bạn quan tâm: Toyota Nội Thất: Đánh Giá Toàn Diện Về Thiết Kế, Chất Lượng Và Độ Bền
- Kiểm tra continuity (độ liên tục) giữa chân 4/5 và khung xe: Đảm bảo chân ground không bị hở.
- Kiểm tra điện áp B+ (14/16) khi ignition OFF và ON: Xác nhận nguồn cung cấp.
- Kiểm tra CAN‑H và CAN‑L: Đo điện áp giữa 6 và 9. Khi không truyền dữ liệu, điện áp khoảng 2.5 V. Khi truyền, sẽ dao động (0‑5 V). Nếu luôn 0 V hoặc 5 V, có thể dây hỏng.
4.4. Xử lý lỗi phổ biến
| Mã lỗi | Nguyên nhân thường gặp | Hành động khắc phục |
|---|---|---|
| P0300 – Random Misfire | Đánh lửa không đồng đều, sensor MAP/MAP, bugi hỏng | Kiểm tra bôi trơn, thay bugi, kiểm tra cảm biến MAP |
| P0420 – Catalyst Efficiency Below Threshold | Cảm biến O₂ hỏng, bộ chuyển đổi xúc tác cũ | Đọc dữ liệu O₂ sensor, thay cảm biến hoặc catalytic converter |
| P0500 – Vehicle Speed Sensor (VSS) | Cảm biến VSS hỏng, dây nối | Kiểm tra điện trở, thay VSS nếu cần |
| P0700 – Transmission Control System (TCS) | Lỗi truyền thông CAN giữa ECU và TCM | Kiểm tra CAN‑H/L, nối lại dây, dùng scanner để đọc DTC phụ thuộc TCM |
5. Thực hành: Tự làm một dự án nhỏ với Toyota OBD2
5.1. Mục tiêu dự án
- Xây dựng một thiết bị cảnh báo lỗi DIY sử dụng Arduino + shield ELM327, hiển thị mã lỗi trên OLED và bật đèn LED cảnh báo khi có DTC.
5.2. Vật liệu cần
| Thành phần | Số lượng | Ghi chú |
|---|---|---|
| Arduino UNO | 1 | |
| Shield ELM327 (UART) | 1 | Hoặc module Bluetooth ELM327 |
| OLED 0.96″ I2C | 1 | Để hiển thị |
| LED đỏ + điện trở 220 Ω | 1 | Cảnh báo |
| Dây nối | – | |
| Cáp OBD2 chuẩn J1962 | 1 | Để cắm vào xe |
5.3. Kết nối phần cứng
- ELM327 TX → Arduino RX (pin 0), ELM327 RX → Arduino TX (pin 1).
- OLED SDA → A4, SCL → A5 (đối với UNO).
- LED (+) → Pin 13, LED (–) → GND qua điện trở.
- Cắm cáp OBD2 vào xe, nối shield ELM327 vào cổng OBD2.
5.4. Lập trình (đoạn code mẫu)
#include <SoftwareSerial.h>
#include <Wire.h>
#include <Adafruit_SSD1306.h> #define OLED_RESET -1
Adafruit_SSD1306 display(OLED_RESET); SoftwareSerial elm(2, 3); // RX, TX void setup() { pinMode(13, OUTPUT); Serial.begin(9600); elm.begin(38400); // tốc độ chuẩn ELM327 display.begin(SSD1306_SWITCHCAPVCC, 0x3C); display.clearDisplay(); display.setTextSize(1); display.setTextColor(WHITE); display.setCursor(0,0); display.println("Toyota OBD2 Demo"); display.display(); delay(2000); elm.println("AT Z"); // reset delay(100); elm.println("AT SP 0"); // tự chọn giao thức delay(100); elm.println("03"); // yêu cầu đọc DTC delay(200);
} void loop() { if (elm.available()) { String response = elm.readStringUntil('\r'); if (response.length() > 0) { display.clearDisplay(); display.setCursor(0,0); display.println("DTC Response:"); display.println(response); display.display(); // Nếu có mã lỗi, bật LED if (response.indexOf("43") != -1) { // 43 là phản hồi DTC digitalWrite(13, HIGH); } else { digitalWrite(13, LOW); } } }
}
5.5. Kiểm tra và chạy
- Kết nối: Đặt chìa khóa vào vị trí ON (không khởi động).
- Upload code lên Arduino, mở Serial Monitor để xem phản hồi.
- Màn hình OLED sẽ hiển thị mã lỗi (nếu có). Đèn LED sẽ bật khi có DTC.
- Lưu ý: Đối với xe Toyota sử dụng CAN, có thể cần thay tốc độ baud rate thành 115200 và gửi lệnh “AT SP 6” (CAN 11‑bit 500 kbps). Tham khảo tài liệu ELM327.
5.6. Mở rộng
- Thêm buzzer để cảnh báo âm thanh.
- Gửi dữ liệu qua Bluetooth tới smartphone.
- Lưu lịch sử DTC lên SD card để phân tích sau.
6. Các công cụ phần mềm mạnh mẽ cho Toyota OBD2
| Phần mềm | Nền tảng | Tính năng nổi bật | Đánh giá |
|---|---|---|---|
| Toyota Techstream | Windows | Lập trình lại ECU, reset service, calibrate sensors, đọc DTC chuyên sâu | ★★★★★ (đòi hỏi license) |
| Torque Pro | Android | Đọc DTC, hiển thị sensor, tùy chỉnh dashboard | ★★★★☆ (phụ thuộc adapter) |
| OBD Fusion | iOS/Android | Hỗ trợ CAN, K‑Line, tùy chỉnh màn hình, ghi log | ★★★★☆ |
| ScanTool.net OBDLink | Windows/Android/iOS | Giao diện đơn giản, hỗ trợ đa chuẩn | ★★★★☆ |
| ECUFlash | Windows | Flash firmware cho ECU (đòi hỏi kiến thức sâu) | ★★★☆☆ (cho chuyên gia) |
Khuyến nghị: Đối với người dùng mới, Torque Pro hoặc OBD Fusion là lựa chọn tốt nhất vì giao diện thân thiện và hỗ trợ đa nền tảng. Nếu cần lập trình lại hoặc reset service, hãy đầu tư vào Toyota Techstream (đi kèm với cáp OBD2 chuyên dụng).
7. An toàn khi làm việc với OBD2 trên Toyota
- Không cắm pin cắm khi động cơ đang chạy: Dòng điện cao có thể gây hỏng thiết bị hoặc gây cháy nổ.
- Kiểm tra nối đất: Nếu chân 4/5 không nối đất tốt, dữ liệu sẽ nhiễu hoặc không truyền.
- Tránh ngắn mạch: Không dùng dây dẫn quá dày hoặc metal trực tiếp vào chân B+.
- Sử dụng thiết bị có chuẩn ISO 15765‑4 (CAN) khi làm việc với xe hiện đại. Thiết bị không hỗ trợ CAN sẽ không giao tiếp.
- Không tháo rời dây cảm biến (ví dụ sensor MAP) khi chưa tắt nguồn, tránh gây lỗi ECU.
8. FAQ – Những câu hỏi thường gặp về Toyota OBD2 Pinout
Q1: Tại sao một số xe Toyota có 2 chân B+ (14 và 16) nhưng chỉ cần một nguồn?
A: Chuẩn J1962 quy định hai chân B+ để cung cấp nguồn dự phòng. Khi một chân bị hỏng, chân còn lại vẫn cung cấp +12 V cho thiết bị.
Q2: Nếu tôi chỉ có một máy đọc OBD2 hỗ trợ CAN, tôi có thể dùng nó cho Toyota Corolla 1999 không?
A: Corolla 1999 thường dùng K‑Line (ISO 9141‑2). Máy chỉ hỗ trợ CAN sẽ không giao tiếp. Bạn cần một máy hỗ trợ K‑Line hoặc mua adapter chuyển đổi (ví dụ: “K‑Line to CAN”).
Q3: Làm sao để reset service interval trên Toyota Camry 2026?
A: Dùng Toyota Techstream → Chọn “Maintenance Reset” → Chọn “Oil Service” → Xác nhận. Nếu không có Techstream, một số máy đọc như Launch X431 cũng có chức năng “Oil Reset”.
Q4: Tôi nghe nói về “CAN Bus Sniffer”. Có thể dùng để xem dữ liệu CAN trên Toyota không?
A: Có. Bạn có thể dùng CANtact, CANable, hoặc USBtin kết hợp với phần mềm SavvyCAN để “sniff” dữ liệu CAN. Đảm bảo bạn biết địa chỉ ID (0x7E0, 0x7E8…) của ECU muốn theo dõi.
Q5: Khi đo điện áp trên CAN‑H và CAN‑L, nếu thấy 5 V liên tục, có vấn đề gì?
A: Có thể dây nối hoặc chân bị hở, hoặc thiết bị đọc không đúng chuẩn. Kiểm tra continuity và đảm bảo không có ngắn mạch tới nguồn.
9. Kết luận
Hiểu rõ Toyota OBD2 pinout là nền tảng để bạn có thể tự tin chẩn đoán, sửa chữa và thậm chí lập trình lại các hệ thống trên xe. Từ việc xác định đúng chuẩn giao tiếp (CAN, K‑Line), đến việc chọn công cụ phù hợp và thực hiện các thao tác an toàn, mỗi bước đều đóng vai trò quan trọng trong việc bảo trì xe một cách hiệu quả và tiết kiệm chi phí.
Bạn đã sẵn sàng khám phá thế giới chẩn đoán OBD2 trên Toyota chưa? Hãy bắt đầu với một bộ cáp J1962, một máy đọc cơ bản và một cuốn sách mã lỗi, rồi dần dần mở rộng sang các dự án DIY phức tạp hơn như cảnh báo lỗi tự chế, ghi log dữ liệu CAN, hay thậm chí lập trình lại ECU. Khi đã nắm vững pinout, mọi cánh cửa của công nghệ ô tô sẽ mở ra trước mắt bạn.
Chúc bạn thành công và luôn lái xe an toàn! 🚗💨
