Lời mở đầu
Toyota là một trong những thương hiệu ô tô được ưa chuộng nhất trên thế giới, không chỉ vì độ tin cậy, hiệu suất và thiết kế hiện đại, mà còn vì mạng lưới dịch vụ hậu mãi rộng khắp và tài liệu hướng dẫn sửa chữa (repair manual) phong phú. Đối với những người mới bắt đầu hoặc thợ sửa chữa tự do, việc nắm vững nội dung của “Toyota Repair Manual” sẽ giúp bạn tự tin hơn trong việc chẩn đoán, bảo dưỡng và sửa chữa các lỗi thường gặp trên xe Toyota. Bài viết dưới đây sẽ cung cấp một cái nhìn tổng quan và chi tiết về cách sử dụng sổ tay sửa chữa, các phần quan trọng cần chú ý, quy trình bảo dưỡng cơ bản và một số mẹo thực tế giúp bạn tiết kiệm thời gian và chi phí.
Có thể bạn quan tâm: Toyota Rav4 Engine: Đánh Giá Chi Tiết, Công Nghệ, Hiệu Suất Và Lựa Chọn Tốt Nhất Cho Người Dùng
1. Tổng quan về Toyota Repair Manual
1.1. Định nghĩa và mục đích
Toyota Repair Manual (TRM) là bộ tài liệu kỹ thuật do nhà sản xuất cung cấp, bao gồm các thông tin chi tiết về cấu tạo, nguyên lý hoạt động, quy trình bảo dưỡng, chẩn đoán lỗi và hướng dẫn sửa chữa cho từng mẫu xe. Mục tiêu chính của TRM là:
- Cung cấp thông tin chuẩn: Đảm bảo rằng mọi công việc sửa chữa đều được thực hiện theo tiêu chuẩn của nhà sản xuất.
- Giảm thiểu sai sót: Hướng dẫn chi tiết giúp tránh các lỗi lắp đặt, sai kỹ thuật.
- Tiết kiệm thời gian: Các bảng thông số, sơ đồ điện và quy trình chuẩn giúp thợ nhanh chóng tìm ra nguyên nhân và khắc phục.
1.2. Các loại tài liệu trong TRM
Toyota cung cấp nhiều loại tài liệu, trong đó ba loại phổ biến nhất là:
| Loại tài liệu | Nội dung | Đối tượng sử dụng |
|---|---|---|
| Service Manual | Hướng dẫn bảo dưỡng định kỳ, thay dầu, lọc, kiểm tra hệ thống | Chủ xe, thợ bảo dưỡng |
| Repair Manual | Chi tiết các quy trình sửa chữa, tháo lắp, chuẩn đoán lỗi | Thợ sửa chữa, kỹ thuật viên |
| Wiring Diagrams | Sơ đồ điện, mạch điện, kết nối cảm biến | Kỹ thuật viên điện, thợ sửa điện |
1.3. Cách tiếp cận và mua TRM
- Phiên bản giấy: Được bán tại các đại lý Toyota hoặc cửa hàng phụ tùng, thường có giá cao hơn nhưng dễ dàng tra cứu.
- Phiên bản điện tử (PDF): Nhiều cộng đồng ô tô chia sẻ bản PDF miễn phí hoặc trả phí trên các website như eBay, Alldata, Haynes.
- Ứng dụng di động: Một số nhà cung cấp như Toyota Techstream hay AlldataDIY cung cấp ứng dụng cho iOS/Android, cho phép tra cứu nhanh trên smartphone.
Có thể bạn quan tâm: Toyota Rav4 2026: Đánh Giá Toàn Diện, So Sánh Và Lời Khuyên Khi Mua Xe
2. Cấu trúc chính của Toyota Repair Manual
2.1. Mục lục và chỉ mục nhanh
Mỗi TRM đều bắt đầu bằng mục lục chi tiết, phân chia thành các chương lớn:
- Giới thiệu chung – Thông số kỹ thuật, mô tả tổng quan.
- Hệ thống động cơ – Động cơ, hệ thống nhiên liệu, hệ thống làm mát.
- Hệ thống truyền động – Hộp số, ly hợp, cầu trục.
- Hệ thống treo & phanh – Phanh đĩa, ABS, hệ thống treo.
- Hệ thống điện & điện tử – Đánh lửa, cảm biến, hệ thống giải trí.
- Nội thất & ngoại thất – Lắp đặt ghế, cửa, kính.
- Bảo dưỡng định kỳ – Lịch bảo dưỡng, danh sách công cụ.
Mỗi chương thường có chỉ mục nhanh (quick reference) liệt kê các quy trình sửa chữa phổ biến, giúp thợ nhanh chóng tìm đến phần cần thiết.
2.2. Bảng thông số kỹ thuật (Specification Tables)
- Thông số động cơ: Công suất, mô-men xoắn, vòng số, áp suất nén.
- Kích thước & trọng lượng: Chiều dài, chiều rộng, chiều cao, trọng lượng không tải.
- Mã linh kiện (Part Numbers): Mã số chi tiết thay thế, giúp mua phụ tùng chính hãng.
2.3. Sơ đồ và hình ảnh minh họa
- Sơ đồ lắp đặt (Assembly Diagrams): Cho thấy vị trí các bộ phận, cách chúng kết nối.
- Hình ảnh chi tiết (Exploded Views): Mô tả từng chi tiết và thứ tự tháo lắp.
- Sơ đồ điện (Wiring Diagrams): Đặc biệt quan trọng cho việc chẩn đoán các lỗi điện.
2.4. Quy trình bảo dưỡng (Maintenance Procedures)
Mỗi quy trình thường bao gồm:
- Công cụ cần thiết – Đầu gối, cờ lê, dụng cụ đo áp suất.
- Bước thực hiện – Mô tả chi tiết từng bước, kèm hình ảnh.
- Mức độ siết (Torque Specifications) – Giá trị mô-men cần dùng cho mỗi bu-lông.
- Lưu ý an toàn – Cảnh báo nguy cơ, cách bảo vệ bản thân.
3. Các công cụ và thiết bị cần thiết khi làm việc với Toyota Repair Manual
3.1. Bộ dụng cụ cơ bản
| Dụng cụ | Mô tả | Lý do cần |
|---|---|---|
| Bộ cờ lê (socket set) 1/4″, 3/8″, 1/2″ | Đa dạng kích thước | Tháo lắp bu-lông, ốc vít |
| Bộ mỏ lết (torque wrench) | Đo và siết đúng mô-men | Đảm bảo độ chặt chuẩn |
| Kìm bấm (pliers), kìm cắt (wire cutters) | Cắt, bẻ dây điện | Sửa chữa hệ thống điện |
| Bộ dụng cụ đo áp suất (pressure gauge) | Kiểm tra áp suất lốp, hệ thống nhiên liệu | Đánh giá tình trạng hệ thống |
| Đèn pin LED + pin dự trữ | Chiếu sáng khu vực tối | Tăng độ chính xác khi kiểm tra |
| Bộ dụng cụ chẩn đoán OBD-II | Đọc lỗi, reset mã lỗi | Phát hiện sự cố nhanh chóng |
3.2. Thiết bị chẩn đoán chuyên sâu
- Toyota Techstream: Phần mềm chính thức của Toyota, cho phép truy cập đầy đủ các thông số, chế độ lập trình ECU, reset bảo dưỡng.
- OBD-II Scan Tool: Các thiết bị như Launch X-431, Autel MaxiCOM, hoặc Snap-on cung cấp chức năng đọc và xóa lỗi, hiển thị dữ liệu thời gian thực.
- Máy cân bằng bánh xe (Wheel Balancer): Khi làm việc với hệ thống phanh, cân bằng bánh xe là cần thiết.
3.3. Các lưu ý khi chọn công cụ
- Độ chính xác: Đối với các bu-lông có yêu cầu mô-men nghiêm ngặt (ví dụ: bu-lông trục cam), hãy dùng torque wrench chính hãng.
- Độ bền: Chọn bộ cờ lê bằng thép chrome-vanadium để tránh gãy hoặc trượt.
- An toàn: Luôn đeo găng tay, kính bảo hộ, và nếu làm việc với hệ thống nhiên liệu, cần có bình chữa cháy phù hợp.
4. Quy trình bảo dưỡng định kỳ theo Toyota Repair Manual
4.1. Lịch bảo dưỡng chuẩn (Mileage-Based Service Intervals)
| Khoảng cách (km) | Công việc bảo dưỡng |
|---|---|
| 5.000 km | Thay dầu động cơ, lọc dầu; kiểm tra áp suất lốp; kiểm tra mức nước làm mát; kiểm tra phanh. |
| 15.000 km | Thay lọc gió; kiểm tra dây curoa (timing belt nếu có); kiểm tra bộ lọc nhiên liệu. |
| 30.000 km | Thay dầu hộp số tự động; thay lọc gió cabin; kiểm tra hệ thống treo. |
| 60.000 km | Thay dây curoa (timing belt) nếu chưa thay; thay nước làm mát; kiểm tra bơm nước. |
| 100.000 km | Thay bugi (đối với động cơ xăng); kiểm tra van EGR; kiểm tra cảm biến oxy. |
Lưu ý: Các con số trên có thể thay đổi tùy theo thị trường, điều kiện lái xe (đô thị vs. đường dài) và loại động cơ (xăng, diesel, hybrid).
4.2. Bước thực hiện chi tiết – Thay dầu động cơ
- Chuẩn bị: Đặt xe trên bệ nâng, bật phanh tay, chuẩn bị dầu mới (theo tiêu chuẩn Toyota, ví dụ: 0W-20 cho các mẫu mới) và lọc dầu.
- Tháo cặn bẩn: Mở nắp bình dầu, dùng cờ lê tháo ốc thùng dầu, để dầu cũ chảy ra vào bình thu gom.
- Tháo và thay lọc dầu: Dùng kìm lọc dầu, tháo lọc cũ, bôi một lớp mỏng dầu mới lên vòng đệm của lọc mới, lắp chặt.
- Thêm dầu mới: Đổ dầu mới qua ống nạp, kiểm tra mức dầu bằng que thăm dò.
- Kiểm tra rò rỉ: Bật máy và để chạy vài phút, kiểm tra quanh ốc thùng dầu và lọc dầu có rò rỉ không.
- Ghi chú: Đánh dấu ngày và km trên sổ bảo dưỡng.
4.3. Thay lọc gió cabin
- Vị trí: Thông thường nằm phía sau hộp gió (khu vực bên dưới cánh tay lái).
- Tháo nắp: Dùng tua vít phẳng mở nắp, cẩn thận không làm hỏng các kẹp nhựa.
- Tháo lọc cũ: Nhấc lên và bỏ, đồng thời hút bụi trong khoang.
- Lắp lọc mới: Đặt lọc vào vị trí, đóng nắp lại và siết chặt.
4.4. Kiểm tra và thay dây curoa (Timing Belt)
Có thể bạn quan tâm: Toyota Rav4 Used: Hướng Dẫn Toàn Diện Khi Mua Xe Cũ Để Đảm Bảo Giá Trị Và Hiệu Suất Tối Ưu
- Kiểm tra dấu mốc: Sử dụng đèn pin, kiểm tra vị trí các dấu mốc trên bánh răng cam và trục khuỷu.
- Tháo bảo vệ: Tháo nắp bảo vệ dây curoa, thường có 2-3 ốc.
- Đánh giá độ mòn: Nếu độ dày còn dưới 3mm hoặc có dấu rách, cần thay mới.
- Thay mới: Lắp dây curoa mới, căn chỉnh các dấu mốc, siết chặt các bu-lông phụ trợ theo mô-men chuẩn (thường khoảng 30-50 Nm tùy mẫu).
5. Chẩn đoán lỗi thường gặp và cách sử dụng Toyota Repair Manual
5.1. Đọc mã lỗi OBD-II
- Kết nối: Cắm đầu OBD-II vào cổng chuẩn (thường nằm dưới vô-lăng).
- Sử dụng phần mềm: Mở Toyota Techstream hoặc phần mềm OBD-II, chọn “Read Codes”.
- Ghi lại mã lỗi: Ví dụ: P0300 (Rỗng lỗi ngẫu nhiên), P0420 (Hiệu suất bộ chuyển đổi xúc tác giảm).
- Tra cứu trong TRM: Mở mục “Diagnostic Trouble Codes” trong Repair Manual, tìm mã lỗi để biết nguyên nhân và quy trình kiểm tra.
5.2. Vấn đề động cơ không khởi động
- Mã lỗi thường gặp: P0600 (Communication error), P1120 (Sensor camshaft position).
- Quy trình kiểm tra:
- Kiểm tra pin (voltage > 12.6V) – xem mục “Battery Test” trong TRM.
- Kiểm tra cảm biến crankshaft và camshaft – dùng multimeter đo điện trở, so sánh với giá trị chuẩn trong bảng.
- Kiểm tra dây cáp nối ECU – đảm bảo không bị lỏng hoặc ăn mòn.
5.3. Hệ thống phanh kém hiệu quả
- Triệu chứng: Pedal phanh mềm, phanh kèm âm thanh kêu.
- Kiểm tra:
- Kiểm tra mức dầu phanh – nếu thấp, có thể rò rỉ.
- Kiểm tra đĩa và má phanh – đo độ dày, so sánh với tiêu chuẩn trong TRM (thường 1.5mm cho đĩa).
- Thay bộ lọc dầu phanh nếu cần.
5.4. Lỗi hệ thống điện (đèn báo, màn hình hiển thị)
- Sơ đồ điện (Wiring Diagram): Sử dụng phần “Electrical Wiring Diagrams” trong TRM để xác định dây dẫn và các điểm kiểm tra.
- Kiểm tra cầu chì: Kiểm tra bảng cầu chì (thường nằm trong khoang lái hoặc dưới nắp capo) – thay cầu chì cháy.
- Kiểm tra cảm biến: Dùng multimeter đo điện trở, so sánh với giá trị chuẩn.
6. Mẹo và kỹ thuật nâng cao cho thợ sửa chữa
6.1. Sử dụng “Torque Angle” để siết bu-lông camshaft
- Khái niệm: Sau khi đạt mô-men ban đầu, tiếp tục quay bu-lông thêm một góc nhất định (thường 90° hoặc 120°) để đạt độ căng chính xác.
- Công cụ: Sử dụng torque wrench có chức năng đo góc (angle gauge) hoặc bộ dụng cụ “torque angle gauge”.
- Áp dụng: Thực hiện khi lắp bu-lông camshaft, nắp đậy trục khuỷu, hoặc bu-lông động cơ V6/V8.
6.2. “Blind Bolt” – Siết bu-lông không nhìn được đầu
- Kỹ thuật: Dùng “dial indicator” hoặc “torque wrench có đầu gối” để đo lực siết mà không cần nhìn thấy đầu bu-lông.
- Ứng dụng: Thường gặp trong các bu-lông truyền động, bu-lông nắp trục cam.
6.3. “Oil Flush” cho hệ thống làm mát
-
Khi thay nước làm mát, một số mẫu Toyota (đặc biệt là hybrid) yêu cầu flush toàn bộ hệ thống bằng dung dịch làm mát đặc biệt để loại bỏ cặn bẩn và bảo vệ bộ tản nhiệt. Thực hiện theo quy trình trong TRM:
-
Đổ dung dịch flush vào bình làm mát.
- Chạy động cơ ở tốc độ cao 15 phút.
- Đổ ra và rửa lại bằng nước sạch.
- Đổ nước làm mát mới và kiểm tra áp suất.
6.4. Sửa chữa “Hybrid Battery Module”
- Cảnh báo: Pin hybrid có điện áp cao, nguy cơ gây sốc điện. Luôn đeo găng tay cách điện.
- Quy trình:
- Ngắt nguồn điện bằng cách tháo cáp âm và cáp dương.
- Sử dụng công cụ “Battery Isolation Switch” (nếu có) để cô lập mô-đun.
- Kiểm tra điện áp từng mô-đun, so sánh với giá trị chuẩn (thường 3.7V – 4.2V mỗi cell).
- Thay mô-đun hỏng, lắp lại và thực hiện “recalibration” bằng phần mềm Techstream.
7. Cách tối ưu hoá việc tra cứu thông tin trong Toyota Repair Manual

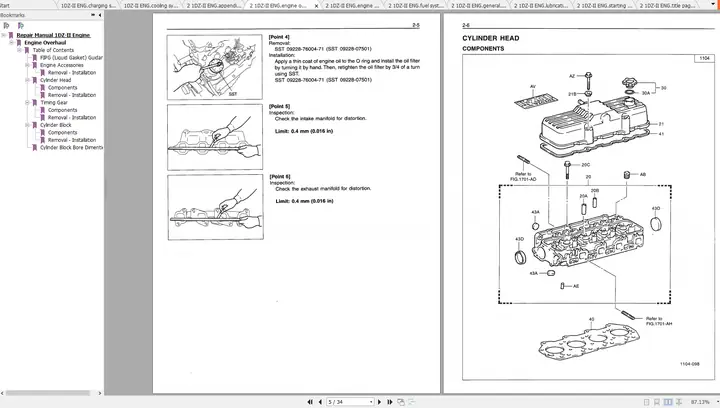

7.1. Sử dụng “Bookmark” và “Search Function” trong PDF
- Đánh dấu các trang quan trọng (ví dụ: torque specs, wiring diagrams) bằng tính năng bookmark.
- Sử dụng chức năng “Find” (Ctrl+F) để nhanh chóng tìm kiếm từ khóa như “torque”, “oil filter”, “cable harness”.
7.2. Tạo “Cheat Sheet” cá nhân
- Ghi lại các thông số quan trọng (mô-men, mã linh kiện) vào một tờ giấy A5, dán trong hộp công cụ.
- Đối với mỗi mẫu xe, bạn có thể in ra bảng “Torque Specs” và “Common Fault Codes”.
7.3. Kết hợp với video hướng dẫn
- Nhiều kênh YouTube (ví dụ: ToyotaTechInfo, ChrisFix) có video minh hoạ trực quan các quy trình trong TRM.
- Xem video trước khi thực hiện thực tế giúp giảm thời gian thực hành và tránh sai sót.
8. Lưu trữ và bảo quản Toyota Repair Manual
8.1. Đối với bản giấy
- Bảo quản: Đặt trong bao bì nhựa chống ẩm, tránh ánh nắng trực tiếp.
- Ghi chú: Dùng bút chì để ghi chú, tránh dùng bút mực có thể làm hỏng giấy.
- Cập nhật: Khi có bản sửa đổi (service bulletin), dán thêm vào hoặc mua bản cập nhật mới.
8.2. Đối với bản điện tử
- Lưu trữ: Đặt trong thư mục có cấu trúc rõ ràng (ví dụ: “Toyota/Corolla/2026/RepairManual.pdf”).
- Sao lưu: Dùng dịch vụ cloud (Google Drive, Dropbox) để sao lưu, đồng thời lưu bản dự phòng trên ổ cứng ngoài.
- Bảo mật: Nếu bạn mua bản có bản quyền, tránh chia sẻ không phép để tránh vi phạm bản quyền.
9. Những sai lầm thường gặp khi làm việc với Toyota Repair Manual và cách tránh
| Sai lầm | Hậu quả | Cách tránh |
|---|---|---|
| Bỏ qua mô-men siết | Bu-lông lỏng, hỏng vòng bi, giảm tuổi thọ | Luôn dùng torque wrench, kiểm tra lại sau 50 km |
| Thay phụ tùng không đúng mã | Hiệu suất kém, có thể gây hỏng hóc | Kiểm tra Part Number trong bảng “Parts List” |
| Không thực hiện “flushing” khi thay chất làm mát | Cặn bẩn gây tắc ống, quá nhiệt | Tuân thủ quy trình “Coolant Flush” trong TRM |
| Dùng dụng cụ không chuẩn (ví dụ: cờ lê không phù hợp) | Trượt, làm tròn đầu bu-lông | Đầu cờ lê phải vừa khít, sử dụng bộ cờ lê chất lượng |
| Bỏ qua các cảnh báo an toàn | Tai nạn, thương tích | Đọc kỹ phần “Safety Precautions” trước khi bắt đầu |
10. Kết luận
Toyota Repair Manual không chỉ là một cuốn sách hướng dẫn, mà còn là “bản đồ” chi tiết giúp bạn hiểu sâu về cấu tạo và cách hoạt động của từng bộ phận trên xe. Khi nắm vững cách đọc, tra cứu và áp dụng các quy trình trong TRM, bạn sẽ:
- Tiết kiệm chi phí: Tự thay thế phụ tùng, giảm phụ thuộc vào garage.
- Nâng cao kỹ năng: Hiểu rõ nguyên lý, từ đó có thể giải quyết các vấn đề phức tạp hơn.
- Đảm bảo an toàn: Thực hiện đúng mô-men, quy trình, giảm nguy cơ hỏng hóc nghiêm trọng.
Hãy đầu tư thời gian để sở hữu một bản Toyota Repair Manual phù hợp với mẫu xe của bạn, đồng thời trang bị đầy đủ công cụ và kiến thức. Khi đã sẵn sàng, không còn gì là không thể – từ việc thay dầu, thay lọc, tới việc chẩn đoán lỗi điện tử phức tạp hay thậm chí là bảo dưỡng hệ thống hybrid. Chúc bạn thành công trên hành trình “DIY” và luôn lái xe an toàn!
