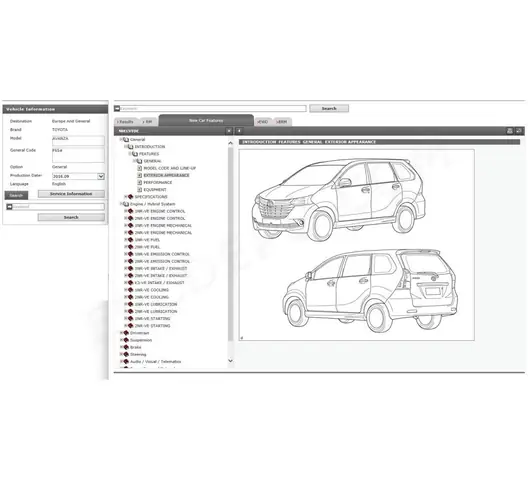

Giới Thiệu Tổng Quan Về Toyota Service Manual
Toyota Service Manual (TSM) là tài liệu kỹ thuật chính thức do nhà sản xuất Toyota cung cấp, chứa đựng toàn bộ thông tin quan trọng về việc bảo dưỡng, sửa chữa và chẩn đoán lỗi cho các dòng xe Toyota. Đối với người sở hữu xe, kỹ thuật viên hay những ai đam mê ô tô, việc nắm vững nội dung trong TSM không chỉ giúp duy trì hiệu suất tối ưu của xe mà còn giảm thiểu chi phí bảo trì, tránh những sai lầm đáng tiếc trong quá trình tự sửa chữa.
Vì Sao Toyota Service Manual Quan Trọng?
- Độ Tin Cậy Cao: Được biên soạn bởi các kỹ sư chuyên môn của Toyota, TSM phản ánh đúng quy trình và tiêu chuẩn kỹ thuật của nhà sản xuất.
- Chi Tiết Và Toàn Diện: Từ các công việc bảo dưỡng định kỳ, thay thế bộ phận, đến các quy trình chẩn đoán lỗi phức tạp, mọi thông tin đều được mô tả chi tiết kèm hình ảnh, sơ đồ và bảng thông số.
- Tiết Kiệm Chi Phí: Khi tự thực hiện các công việc bảo dưỡng cơ bản dựa trên TSM, chủ xe có thể giảm đáng kể chi phí dịch vụ tại các trung tâm bảo dưỡng.
- Nâng Cao Kỹ Năng: Đối với các thợ sửa chữa, việc học hỏi và thực hành dựa trên TSM giúp nâng cao năng lực chuyên môn, từ đó tăng cơ hội việc làm và thu nhập.
Có thể bạn quan tâm: Toyota Sequoia Platinum: Đỉnh Cao Sang Trọng Và Độ Bền Đỉnh Nhất Cho Gia Đình Hiện Đại
Cấu Trúc Cơ Bản Của Toyota Service Manual
Toyota Service Manual thường được chia thành nhiều phần chính, mỗi phần tập trung vào một hệ thống hoặc bộ phận cụ thể của xe. Dưới đây là cấu trúc phổ biến mà bạn sẽ gặp khi mở một cuốn TSM:
| Phần | Nội Dung Chính |
|---|---|
| 1. Giới Thiệu và Thông Tin Tổng Quan | Thông số kỹ thuật cơ bản, mã xe, cấu hình động cơ, phiên bản. |
| 2. Hệ Thống Động Cơ (Engine) | Quy trình tháo lắp, kiểm tra, các thông số nạp nhiên liệu, hệ thống làm mát. |
| 3. Hệ Thống Truyền Động (Transmission) | Hộp số tự động, hộp số sàn, ly hợp, dầu truyền động. |
| 4. Hệ Thống Treo và Phanh (Chassis & Brakes) | Giảm xóc, tay lái, phanh đĩa, phanh tang trống. |
| 5. Hệ Thống Điện (Electrical) | Dây điện, cảm biến, ECU, đồng hồ hiển thị. |
| 6. Hệ Thống Nội Thất và Ngoại Thất | Ghế ngồi, cửa, kính, hệ thống điều hòa. |
| 7. Bảo Dưỡng Định Kỳ (Scheduled Maintenance) | Lịch bảo dưỡng, dung lượng dầu, thời gian thay thế. |
| 8. Phụ Lục và Bảng Thông Số | Bảng mã phụ tùng, thông số kỹ thuật chi tiết. |
Mỗi phần thường bao gồm:
- Mô tả công việc: Các bước thực hiện chi tiết, kèm theo hình ảnh minh hoạ.
- Dụng cụ cần thiết: Danh sách dụng cụ, thiết bị đo lường đặc thù.
- Mức siết (Torque): Giá trị siết chính xác cho bu lông, ốc vít.
- Lưu ý an toàn: Các cảnh báo, biện pháp bảo vệ để tránh tai nạn hoặc hư hỏng xe.
Có thể bạn quan tâm: Toyota Sequoia Interior: Khám Phá Không Gian Nội Thất Đẳng Cấp Và Tiện Nghi
Cách Tiếp Cận Và Sử Dụng Toyota Service Manual Hiệu Quả
1. Xác Định Mã Xe Và Năm Sản Xuất
Trước khi mở bất kỳ phần nào trong TSM, bạn cần xác định chính xác mã VIN (Vehicle Identification Number) và năm sản xuất của xe. Thông tin này quyết định nội dung tài liệu phù hợp, vì cùng một mẫu xe có thể có các phiên bản động cơ, hộp số hoặc trang bị khác nhau.
- Cách tìm VIN: Trên tấm kính trước, trên khung cửa lái, hoặc trong sổ bảo hành.
- Kiểm tra mã model: Thông thường, TSM sẽ phân loại theo các ký hiệu như AE86, JZE131, 2JZ-GTE…
2. Sử Dụng Mục Lục Để Tìm Kiếm Nhanh
Mỗi TSM hiện đại đều có mục lục chi tiết và hệ thống chỉ mục (index). Khi cần tra cứu một vấn đề cụ thể (ví dụ: “đánh lửa không ổn”), bạn có thể:
- Tìm theo từ khóa trong mục lục.
- Sử dụng chức năng tìm kiếm (Ctrl+F) nếu tài liệu ở dạng PDF.
- Tham khảo bảng mã lỗi (DTC – Diagnostic Trouble Codes) trong phần Electrical.
3. Đọc Kỹ Các Cảnh Báo An Toàn
Trong mỗi quy trình, Toyota luôn đặt cảnh báo an toàn ở vị trí nổi bật (thường màu đỏ hoặc vàng). Bạn không nên bỏ qua những lưu ý này vì:
- Chúng bảo vệ bạn khỏi nguy cơ điện giật, cháy nổ.
- Ngăn ngừa hỏng hóc nghiêm trọng cho xe (ví dụ: tháo rời bộ phận mà không tháo ắc quy có thể làm hỏng ECU).
4. Kiểm Tra Dụng Cụ Và Thiết Bị Đo Lường
Nhiều công việc yêu cầu dụng cụ chuyên dụng như:
- Torque wrench: Đảm bảo bu lông được siết đúng giá trị.
- Multimeter: Kiểm tra điện áp, điện trở trên các cảm biến.
- OBD-II scanner: Đọc mã lỗi và thực hiện chẩn đoán nhanh.
Nếu không có dụng cụ phù hợp, bạn nên đầu tư hoặc đến trung tâm dịch vụ để tránh gây hư hỏng.
5. Thực Hiện Bảo Dưỡng Định Kỳ Theo Lịch
Toyota đề xuất một lịch bảo dưỡng chuẩn (ví dụ: mỗi 5.000 km hoặc 6 tháng, tùy điều kiện sử dụng). Các công việc thường gặp bao gồm:
- Thay dầu động cơ và lọc dầu.
- Kiểm tra mức nước làm mát và thay chất làm mát.
- Kiểm tra và thay lọc gió, lọc nhiên liệu.
- Kiểm tra hệ thống phanh, thay má phanh nếu cần.
- Kiểm tra độ mòn dây curoa, dây đai thời gian.
Việc tuân thủ lịch bảo dưỡng không chỉ kéo dài tuổi thọ xe mà còn duy trì hiệu suất tiêu thụ nhiên liệu và giảm khí thải.
Nội Dung Chi Tiết Các Phần Quan Trọng Trong Toyota Service Manual
Có thể bạn quan tâm: Toyota Sequoia Suv: Đánh Giá Toàn Diện, Lợi Ích Và Những Điều Cần Biết Trước Khi Mua
1. Hệ Thống Động Cơ (Engine)
1.1. Cấu Trúc Cơ Bản
- Block động cơ (Engine block): Thép hoặc nhôm, chứa các xi-lanh, trục khuỷu.
- Cánh tay cam (Camshaft): Điều khiển van nở/đóng.
- Bơm dầu (Oil pump): Cung cấp dầu cho các bộ phận quay.
1.2. Quy Trình Tháo Lắp Động Cơ
| Bước | Hành Động | Dụng Cụ | Lưu Ý |
|---|---|---|---|
| 1 | Ngắt nguồn điện, tháo ắc quy | – | Đảm bảo an toàn điện |
| 2 | Tháo nắp ca-pô, dây cáp nhiên liệu | Cờ lê, kìm | Kiểm tra độ chặt của ốc hàn |
| 3 | Tháo ốc nắp bầu khí | Torque wrench | Siết lại theo giá trị 30 Nm |
| 4 | Tháo bộ lọc không khí | Cờ lê | Kiểm tra tình trạng bẩn |
| 5 | Rút cánh tay cam, dây đai thời gian | Đồ dùng chuyên dụng | Đánh dấu vị trí ban đầu để lắp lại đúng |
| 6 | Tháo trục khuỷu | Torque wrench | Siết ấn định 75 Nm |
1.3. Kiểm Tra Nhiên Liệu & Hệ Thống Đánh Lửa
- Cảm biến MAP (Manifold Absolute Pressure): Đọc áp suất khí vào, ảnh hưởng đến tỷ lệ không khí-nhiên liệu.
- Bugi (Spark plug): Kiểm tra độ mòn, khoảng cách điện cực (thường 0.6-0.8 mm đối với Toyota 4A-GE).
- Cuộn đánh lửa (Ignition coil): Đo điện trở cuộn dây (khoảng 0.5-1.5 Ω).
2. Hệ Thống Truyền Động (Transmission)
2.1. Hộp Số Tự Động (AT)
- Bộ chuyển đổi (Torque Converter): Chức năng truyền mô-men quay, giảm rung động.
- Bộ điều khiển điện tử (TCU – Transmission Control Unit): Quản lý các bánh răng, chuyển số.
2.2. Thay Dầu Truyền Động
| Hạng mục | Thông Số | Lượng Dầu | Thời Gian Thay Thế |
|---|---|---|---|
| Toyota Prius (Hybrid) | ATF WS | 5.5 L | Mỗi 100.000 km hoặc 8 năm |
| Toyota Corolla (AT) | Toyota WS | 6.2 L | Mỗi 75.000 km hoặc 5 năm |
| Toyota Land Cruiser (AT) | ATF Dexron III | 7.5 L | Mỗi 80.000 km hoặc 5 năm |
Quy trình:
- Đặt xe trên bệ nâng, bật phanh tay.
- Tháo nắp cống dầu, để dầu cũ chảy ra.
- Tháo bộ lọc dầu, thay bằng bộ lọc mới (đánh dấu vị trí lắp).
- Đổ dầu mới, kiểm tra mức dầu qua que thăm dầu.
- Khởi động xe, để xe chạy ở chế độ “neutral” 5 phút, sau đó kiểm tra rò rỉ.
2.3. Hộp Số Sàn (MT)
- Ly hợp (Clutch): Đĩa, vòng đệm, bộ phận ép.
- Công tắc ống ly hợp (Hydraulic clutch master cylinder): Kiểm tra áp lực thủy lực.
Bảo dưỡng ly hợp:
- Thay dầu ly hợp mỗi 50.000 km.
- Kiểm tra độ rò rỉ từ ống ly hợp, thay vòng đệm nếu có dấu hiệu mòn.
3. Hệ Thống Treo và Phanh (Chassis & Brakes)
3.1. Giảm Xóc (Shock Absorber) và Lò Xo (Spring)
- Kiểm tra độ rò rỉ dầu: Nếu thấy vết dầu trên thân giảm xóc, thay mới.
- Kiểm tra độ cứng: Dùng dụng cụ đo độ cứng (spring rate) để so sánh với thông số tiêu chuẩn (ví dụ: 300 N/mm cho Toyota RAV4 2026).
3.2. Phanh Đĩa (Disc Brake)
| Thành Phần | Thông Số Thông Thường | Thời Gian Thay Thế |
|---|---|---|
| Đĩa phanh (Brake disc) | Độ dày tối thiểu 22 mm | Khi độ dày < 18 mm |
| Pad phanh (Brake pad) | Độ dày tối thiểu 3 mm | Khi còn < 2 mm |
| Bộ vỏ má phanh (Brake caliper) | Không rò rỉ dầu | Khi có dấu hiệu rò rỉ |
Quy trình thay pad phanh:
- Nâng xe, tháo bánh xe.
- Dùng cờ lê tháo ốc giữ caliper.
- Đẩy piston bằng dụng cụ “piston tool”.
- Tháo pad cũ, lắp pad mới, lắp lại caliper và siết ốc 40 Nm.
- Kiểm tra phanh bằng cách bơm pedal 3-4 lần để tạo áp lực.
4. Hệ Thống Điện (Electrical)
4.1. Đọc Mã Lỗi DTC
Toyota sử dụng chuẩn OBD-II, các mã lỗi thường có dạng P0xxx (động cơ), B0xxx (khung xe), C0xxx (chassis), U0xxx (network). Ví dụ:
- P0300 – Lỗi “Random/Multiple Cylinder Misfire Detected”.
- P0420 – “Catalyst System Efficiency Below Threshold (Bank 1)”.
Cách đọc:
- Kết nối OBD-II scanner vào cổng OBD (gần tay lái).
- Lấy mã lỗi, tra cứu trong bảng DTC của TSM.
- Theo dõi các bước chẩn đoán (kiểm tra cảm biến, dây nối, nguồn cung).
4.2. Kiểm Tra Ắc Quy (Battery)
- Điện áp khi xe tắt: 12.6V – 12.8V.
- Điện áp khi khởi động: 9.6V – 10.5V (giảm nhẹ do tải).
- Kiểm tra dung lượng: Dùng thiết bị đo “load tester” để xác định khả năng cung cấp công suất.
4.3. Hệ Thống Đèn (Lighting)
- Đèn pha (Headlamp): Kiểm tra độ sáng, góc chiếu, thay bóng H7 hoặc H11 tùy model.
- Đèn hậu (Tail lamp): Kiểm tra dây dẫn, công tắc, thay bóng 1157 nếu chập.
5. Bảo Dưỡng Định Kỳ – Lịch Bảo Dưỡng Chi Tiết
Toyota đưa ra một lịch bảo dưỡng chuẩn dựa trên km và thời gian. Dưới đây là ví dụ cho Toyota Corolla 2026 (động cơ 1.8L):
| Km / Tháng | Công Việc Bảo Dưỡng | Dụng Cụ / Phụ Tùng |
|---|---|---|
| 5,000 km / 6 tháng | Thay dầu động cơ + lọc dầu | Dầu 0W-20, lọc dầu Toyota Genuine |
| 10,000 km / 12 tháng | Kiểm tra lọc gió, thay nếu bẩn | Lọc gió |
| 15,000 km / 18 tháng | Thay lọc nhiên liệu, kiểm tra bơm nhiên liệu | Lọc nhiên liệu |
| 20,000 km / 24 tháng | Kiểm tra và thay nước làm mát | Nước làm mát Toyota Super Long Life Coolant |
| 30,000 km / 36 tháng | Thay bugi (nếu dùng bugi Iridium) | Bugi Iridium Dura |
| 40,000 km / 48 tháng | Thay dầu hộp số tự động | Dầu ATF Toyota WS |
| 50,000 km / 60 tháng | Kiểm tra hệ thống phanh, thay pad nếu cần | Pad phanh, dầu phanh |
| 60,000 km / 72 tháng | Thay dây curoa thời gian, kiểm tra tensioner | Dây curoa thời gian Toyota, tensioner |
| 80,000 km / 96 tháng | Kiểm tra hệ thống treo, giảm xóc | Bảo dưỡng giảm xóc, thay dầu giảm xóc nếu cần |
Lưu ý: Nếu xe hoạt động trong môi trường khắc nghiệt (đường bùn, nhiệt độ cao, lái xe thường xuyên trong đô thị), nên rút ngắn thời gian và km bảo dưỡng.
Cách Tải Và Sử Dụng Toyota Service Manual Trực Tuyến
1. Nguồn Tải Chính Thức
- Toyota Technical Information System (TIS): Trang web chính thức cung cấp tài liệu Service Manual, Bulletins, và Technical Service Bulletins (TSB) cho các đại lý và kỹ thuật viên có tài khoản.
- Toyota Global Service Information (GSI): Dành cho khu vực châu Á – Thái Bình Dương, châu Âu.
Cách đăng ký:
- Truy cập trang web TIS (https://techinfo.toyota.com).
- Đăng ký tài khoản doanh nghiệp hoặc cá nhân (có phí đăng ký hàng năm).
- Chọn “Vehicle Service Manuals” → Nhập VIN hoặc model → Tải về dưới dạng PDF.
2. Các Trang Web Thứ Ba
- eManualOnline.com, Manualslib.com: Cung cấp bản PDF miễn phí hoặc trả phí thấp. Tuy nhiên, độ chính xác và cập nhật có thể không đồng đều, nên luôn kiểm tra với tài liệu chính thức.
3. Ứng Dụng Di Động
- Toyota Service Manual App (có trên iOS và Android) cho phép tra cứu nhanh các bước bảo dưỡng, xem video hướng dẫn và lưu lại các ghi chú cá nhân.
- OBD Scanner Apps (như Torque Pro, Car Scanner) tích hợp dữ liệu TSM để hiển thị thông số thời gian thực và đề xuất bảo dưỡng.
Những Sai Lầm Thường Gặp Khi Sử Dụng Toyota Service Manual
| Sai Lầm | Hậu Quả | Giải Pháp |
|---|---|---|
| Không tuân thủ giá trị siết torque | Bu lông lỏng, gây rò rỉ, mất cân bằng | Sử dụng torque wrench, kiểm tra lại giá trị trong TSM. |
| Thay dầu không đúng loại (ví dụ: dùng dầu 5W-30 thay 0W-20) | Giảm hiệu suất, tăng tiêu hao nhiên liệu | Kiểm tra khuyến nghị dầu trong phần “Engine Oil Specification”. |
| Bỏ qua cảnh báo an toàn khi làm việc với hệ thống điện | Rủi ro điện giật, hỏng mạch điện | Đọc kỹ mục “Safety Precautions” trước khi bắt đầu. |
| Không đánh dấu vị trí khi tháo rời dây curoa thời gian | Lắp sai pha, gây lỗi đồng bộ | Dùng bút màu hoặc gắn dấu để nhớ vị trí ban đầu. |
| Thực hiện bảo dưỡng không đầy đủ (chỉ thay dầu mà không thay lọc) | Dầu bẩn, gây mài mòn nhanh. | Thực hiện toàn bộ quy trình thay dầu + lọc theo TSM. |
Kinh Nghiệm Thực Tế Từ Các Chủ Xe Toyota
- Thay bộ lọc gió bằng tay: Nhiều chủ xe Toyota cho biết, bộ lọc gió có thể thay trong 5 phút nếu bạn dùng cờ lê mở nắp lọc và nhớ vị trí các kẹp. Đừng quên dán băng keo chống thấm sau khi lắp lại.
- Kiểm tra độ mòn dây curoa thời gian bằng mắt: Nếu bề mặt dây curoa có dấu “cracking” hoặc “flaking”, ngay lập tức thay mới. Dây curoa mới thường có độ dày chuẩn 2.5 mm.
- Sử dụng dầu bôi trơn cao su cho các bộ phận nhựa: Đối với bản lề cửa, cần bôi một lớp mỏng dầu silicone để tránh tiếng kêu.
- Làm sạch cảm biến MAF (Mass Air Flow): Dùng bình xịt làm sạch cảm biến MAF, không dùng chất tẩy rửa mạnh để tránh hư hỏng lớp cảm biến.
- Kiểm tra áp suất lốp định kỳ: Toyota khuyến cáo áp suất lốp chuẩn cho Corolla 2026 là 32 psi (trước và sau). Điều này ảnh hưởng trực tiếp đến độ ổn định và tiêu thụ nhiên liệu.
Tổng Kết – Lợi Ích Khi Nắm Vững Toyota Service Manual
- Tiết kiệm chi phí: Tự thực hiện các công việc bảo dưỡng cơ bản giúp giảm đáng kể chi phí dịch vụ.
- Độ tin cậy cao: Thực hiện đúng quy trình giúp xe luôn ở trạng thái hoạt động tối ưu, giảm nguy cơ hỏng hóc bất ngờ.
- Nâng cao kỹ năng: Kiến thức kỹ thuật sâu rộng mở ra cơ hội nghề nghiệp trong ngành ô tô, từ thợ sửa chữa đến tư vấn kỹ thuật.
- An toàn hơn: Tuân thủ các lưu ý an toàn trong TSM giảm thiểu rủi ro tai nạn và hư hỏng xe.
- Bảo vệ môi trường: Xe luôn chạy trong chuẩn khí thải, giảm phát thải CO₂ và các chất gây ô nhiễm.
Đề Xuất Hành Động
- Mua bản PDF chính thức từ Toyota TIS hoặc GSI để luôn có tài liệu cập nhật.
- Lập lịch bảo dưỡng trong ứng dụng di động của bạn, gắn nhắc nhở mỗi 5.000 km hoặc 6 tháng.
- Đầu tư vào bộ dụng cụ cơ bản: Torque wrench, bộ cờ lê, jack nâng, OBD-II scanner.
- Tham gia các diễn đàn Toyota (như ToyotaClub, ToyotaFans) để trao đổi kinh nghiệm và cập nhật các Technical Service Bulletins mới nhất.
- Luôn ghi chép các công việc đã thực hiện, kèm hình ảnh nếu có, để dễ dàng theo dõi lịch sử bảo dưỡng xe.
Với kiến thức chi tiết từ Toyota Service Manual, bạn sẽ không còn lo lắng khi đối mặt với các vấn đề kỹ thuật trên xe Toyota của mình. Hãy áp dụng những hướng dẫn trên một cách cẩn thận, tuân thủ đúng quy trình và luôn đặt an toàn lên hàng đầu. Chúc bạn lái xe an toàn và xe luôn trong tình trạng “mới” như ngày đầu mua!
