Cầu chì trên ô tô là linh kiện bảo vệ mạch điện nhỏ nhưng có vai trò cực kỳ quan trọng. Khi một thiết bị điện như radio, đèn chiếu sáng hay cửa kính điện bất ngờ ngừng hoạt động, nguyên nhân đầu tiên cần kiểm tra thường là do cầu chì bị cháy. Việc nắm rõ ký hiệu cầu chì ô tô và phương pháp kiểm tra bằng đồng hồ vạn năng sẽ giúp bạn tự xử lý sự cố một cách nhanh chóng, tiết kiệm thời gian và chi phí tham khảo dịch vụ sửa chữa.
Dưới đây là cẩm nang chi tiết về các loại cầu chì phổ biến, cách đọc bảng ký hiệu cầu chì trên xe ô tô và hướng dẫn từng bước kiểm tra chính xác nhất. Nội dung được tổng hợp từ kinh nghiệm thực tế của các kỹ thuật viên và tài liệu hướng dẫn của hãng xe, giúp người đọc áp dụng ngay.
Có thể bạn quan tâm: Thành Lập Công Ty Cho Thuê Xe Ô Tô Tự Lái: Chiến Lược Đầu Tư & Kinh Nghiệm Thực Tế
Có thể bạn quan tâm: Cầm Xe Ô Tô Hà Nội: Hướng Dẫn Chi Tiết Từ A Đến Z
Tóm tắt các thao tác chính
- Nhận diện cầu chì: Xác định vị trí hộp cầu chì (thường dưới nắp capo hoặc bảng táp-lô) và phân biệt các loại cầu chì lưỡi dao (phổ biến nhất) và cầu chì ống thủy tinh (dòng cao).
- Tra ký hiệu: Dựa vào bảng mạch điện hoặc sơ đồ trên nắp hộp cầu chì để tìm ký hiệu tương ứng với thiết bị bị hỏng (ví dụ: HORN cho còi, A/CON cho điều hòa).
- Kiểm tra bằng đồng hồ vạn năng: Rút cầu chì ra, đặt thông đoạn về chế độ đo điện trở (Ω) hoặc thông mạch, đặt 2 que đo vào 2 chân cầu chì. Nếu đồng hồ “bíp” hoặc chỉ số điện trở gần 0Ω thì cầu chì còn tốt.
- Thay thế: Nếu đồng hồ vạn năng cho kết quả vô cực (OL) hoặc không có tín hiệu bíp, cầu chì đã cháy. Thay bằng cầu chì mới có cùng loại và giá trị dòng điện (Amp) ghi trên thân cầu chì.
Có thể bạn quan tâm: Cấu Tạo Vành Xe Ô Tô: Từ A Đến Z Cho Tài Xế Thông Thái
1. Cầu chì ô tô là gì và vai trò bảo vệ hệ thống điện
Cầu chì (Fuse) là một thiết bị bảo vệ mạch điện tử, hoạt động dựa trên nguyên lý chì dễ cháy. Khi dòng điện vượt quá ngưỡng cho phép (đóng máy ngắn mạch hoặc quá tải), dây chì bên trong sẽ tan chảy, ngắt mạch và ngăn dòng điện di chuyển tiếp. Điều này ngăn chặn thiết bị điện đắt tiền (như bộ tủ lạnh, máy điều hòa) và hệ thống dây dẫn bị cháy, hư hỏng nặng.
Trên mỗi xe ô tô, hệ thống điện được chia thành nhiều mạch độc lập, mỗi mạch được bảo vệ bởi một hoặc vài cầu chì. Khi một thiết bị nào đó không hoạt động, việc đầu tiên là kiểm tra cầu chì tương ứng. Đây là thao tác đơn giản, có thể tự thực hiện mà không cần chuyên môn sâu, giúp chủ xe chủ động xử lý các sự cố điện nhỏ.
Có thể bạn quan tâm: Cấu Tạo Hộp Số Ngang Ô Tô: Giải Mã Cơ Chế Truyền Động Từ A Đến Z
2. Các loại cầu chì ô tô phổ biến hiện nay
Hiểu rõ loại cầu chì giúp bạn lựa chọn đúng loại khi cần thay thế, tránh lắp nhầm gây nguy hiểm.
2.1. Cầu chì lưỡi dao (Blade Fuse)
Đây là loại cầu chì được sử dụng phổ biến nhất trên các dòng xe hơi, xe tải nhỏ hiện đại. Cầu chì có hình dạng như một lưỡi dao nhựa cứng, với 2 chân kim loại cắm vào ổ cầu chì trên hộp. Màu sắc của cầu chì thường biểu thị giá trị dòng điện (Amp) của nó.
Cầu chì lưỡi dao được chia thành 4 kích thước chính:
- Micro: Loại nhỏ nhất, dùng cho các mạch điện với dòng điện thấp. Có 2 loại chân: Micro 2 và Micro 3.
- Mini (APM, ATM): Kích thước nhỏ hơn loại tiêu chuẩn, thường dùng trong các cụm điện phức tạp.
- Tiêu chuẩn (APR, ATC, ATO): Loại phổ biến nhất, tìm thấy trong hầu hết các hộp cầu chì trên ô tô phổ thông.
- Maxi (APX): Loại lớn, có khả năng chịu dòng điện cao (thường từ 20A trở lên), được dùng cho các mạch có điện áp và công suất lớn như quạt máy lạnh, bơm nhiên liệu.
2.2. Cầu chì ống thủy tinh (Glass Tube Fuse)
Loại cầu chì này có thân bằng ống thủy tinh trong suốt, bên trong là dây chì kim loại mảnh. Ưu điểm là có thể quan sát trực tiếp dây chì để kiểm tra nhanh xem có bị đứt hay không. Cầu chì ống thường được sử dụng trên các dòng xe cũ hoặc trong một số hệ thống điện đặc biệt. Chúng có thể chịu dòng điện cao, lên đến hàng trăm Ampe, và thường có kích thước lớn hơn cầu chì lưỡi.
Ngoài ra, còn có các loại cầu chì theo thương hiệu như Bosch, Lucas,… nhưng về mặt kích thước và ký hiệu, chúng thường tương thích với các chuẩn phổ quát đã nêu.
3. Bảng ký hiệu cầu chì trên xe ô tô cần biết
Mỗi hộp cầu chì trên xe đều có một bảng mô tả ký hiệu (symbol) hoặc chữ viết tắt cho từng vị trí cắm cầu chì. Ký hiệu này là “ngôn ngữ” để bạn xác định được cầu chì nào bảo vệ cho thiết bị nào.
3.1. Cách đọc ký hiệu trên hộp cầu chì
Hộp cầu chì thường được lắp ở khoang động cơ (bên cạnh ắc quy) hoặc trong khoang lái phía dưới bảng táp-lô. Trên nắp hộp sẽ có sơ đồ vị trí các cầu chì và ký hiệu tương ứng. Bạn có thể tra bảng ký hiệu này trong sổ tay hướng dẫn sử dụng xe (owner’s manual) của hãng.
3.2. Bảng tra cứu ký hiệu cầu chì phổ biến
Dưới đây là một số ký hiệu cầu chì trên ô tô thường gặp và ý nghĩa của chúng:
| Ký hiệu | Ý nghĩa (Thiết bị được bảo vệ) |
|---|---|
| HEATER | Quạt gió sưởi (hệ thống sưởi) |
| HORN | Còi xe |
| D/LOCK hoặc Door Lock | Khóa cửa điện |
| P/WINDOW hoặc P/Window | Cửa kính điện (Power Window) |
| FOG LAMP | Đèn sương mù |
| TAIL (INT) | Đèn hậu (bên trong, đèn tình trạng) |
| TAIL (EXT) | Đèn hậu (bên ngoài, đèn phanh/chiếu sáng) |
| STOP | Đèn thắng (Stop Light) |
| A/CON hoặc A/C | Điều hòa không khí (Air Conditioner) |
| HAZARD | Đèn khẩn cấp (Hazard Light) |
| METER | Đèn đồng hồ táp-lô (Instrument Cluster) |
| ENGINE | Cầu chì liên quan đến hệ thống điều khiển động cơ (ECU) |
| TURN | Đèn xi-nhan (Turn Signal) |
| WIPER | Gạt nước (Windshield Wiper) |
| F/FLTER hoặc FUEL | Bộ lọc nhiên liệu / Bơm nhiên liệu |
| SUB START hoặc START | Relay đề (Starter Relay) |
| CIGAR hoặc CIGAR LIGHTER | Ổ điện mồi thuốc |
| HEAD (LOW) | Đèn pha chiếu gần (Low Beam) |
| HEAD (HIGH) | Đèn pha chiếu xa (High Beam) |
| MEMORY | Hệ thống nhớ (ghế, gương) |
| RAD | Quạt tủ nước (Radiator Fan) |
| ALT | Máy phát điện (Alternator) |
| RR DEF | Sấy kính sau (Rear Defroster) |
| FILTER | Bộ lọc (có thể là lọc khí nạp) |
| AM2 | Nguồn cấp cho khóa đánh lửa (Ignition Switch) |
| TOWING | Bấm kéo (Hookup for trailer) |
| SPARE | Cầu chì dự phòng (nếu có) |
Lưu ý quan trọng: Ký hiệu có thể khác nhau tùy theo hãng xe và năm sản xuất. Luôn ưu tiên tra bảng ký hiệu trên chính hộp cầu chì hoặc trong sổ tay hướng dẫn của xe bạn.

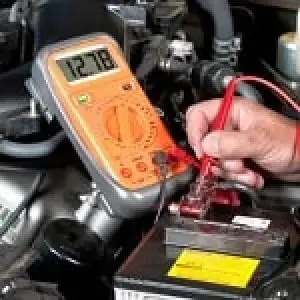

4. Hướng dẫn chi tiết cách kiểm tra cầu chì bằng đồng hồ vạn năng
Đây là phương pháp chính xác và khách quan nhất để xác định tình trạng của cầu chì, đặc biệt với các loại cầu chì ống thủy tinh hoặc khi không thể quan sát rõ dây chì bên trong cầu chì lưỡi.
4.1. Chuẩn bị dụng cụ
- Đồng hồ vạn năng (Multimeter): Có chức năng đo điện trở (Ω) hoặc thông mạch (Continuity). Có thể dùng cả đồng hồ kim và kỹ thuật số.
- Kẹp cẩm thư (Fuse Puller): Thường đi kèm trong hộp cầu chì, dùng để rút cầu chì một cách an toàn, không làm hỏng ổ cắm.
4.2. Các bước kiểm tra từng bước
Bước 1: Xác định cầu chì cần kiểm tra.
Dựa vào ký hiệu trên hộp cầu chì, tìm đúng vị trí cầu chì bảo vệ cho thiết bị bị hỏng (ví dụ: nếu đèn xi-nhan không nhấp, tìm cầu chì có ký hiệu TURN).
Bước 2: Rút cầu chì ra khỏi ổ cắm.
Sử dụng kẹp cẩm thư để kẹp chặt vào cầu chì và kéo nhẹ nhàng ra. Tránh dùng tay hoặc dụng cụ sắc để không làm gãy ổ cắm.
Bước 3: Khởi động và hiệu chuẩn đồng hồ vạn năng.
Bật công tắc đồng hồ vạn năng. Chuyển núm vặn về thang đo Ω (Ohm) với dải đo thấp (ví dụ: 200Ω). Nếu đồng hồ có nút chức năng thông mạch (Continuity, ký hiệu chuông 🚨), bạn có thể chọn chế độ này. Trước khi đo, chạm 2 que đo vào nhau để kiểm tra: đồng hồ phải hiển thị giá trị gần 0Ω hoặc phát tiếng bíp, chứng tỏ nó hoạt động bình thường.
Bước 4: Tiến hành đo cầu chì.
Đặt cầu chì trên mặt phẳng. Lấy 2 que đo của đồng hồ vạn năng, chạm vào 2 chân kim loại của cầu chì. Lưu ý: cần chạm đúng 2 chân, không chạm vào thân nhựa.
Bước 5: Quan sát kết quả và kết luận.
- Trường hợp cầu chì còn tốt:
- Nếu đo ở chế độ Ω: Màn hình hiển thị giá trị điện trở rất nhỏ, thường trong khoảng 0.1Ω đến 0.5Ω (phụ thuộc vào loại cầu chì).
- Nếu đo ở chế độ thông mạch: Đồng hồ phát tiếng bíp liên tục.
- Trường hợp cầu chì cháy (hỏng):
- Nếu đo ở chế độ Ω: Màn hình hiển thị OL (Over Limit) hoặc giá trị vô cực.
- Nếu đo ở chế độ thông mạch: Không có tiếng bíp.
Kết luận: Cầu chì không cho tín hiệu thông mạch và điện trở vô cực là đã bị đứt dây chì bên trong, cần thay thế ngay.
Bước 6: Thay cầu chì mới.
Chọn cầu chì thay thế cùng loại (lưỡi dao Micro, Mini, Standard hay Maxi) và cùng giá trị dòng điện (Amp) được ghi trên thân cầu chì cũ (ví dụ: 10A, 15A, 20A). Tuyệt đối không dùng cầu chì có giá trị Amp lớn hơn vì sẽ mất tác dụng bảo vệ. Cắm cầu chì mới vào ổ, đảm bảo nó vào đúng vị trí và chắc chắn.
4.3. Một số lưu ý khi kiểm tra
- Luôn thực hiện kiểm tra với xe đã tắt máy và chìa khóa rút ra.
- Nếu sau khi thay cầu chì mới mà nó lại cháy ngay lập tức, đây có thể là dấu hiệu của mạch ngắn nghiêm trọng. Lúc này cần đưa xe đến garage để kiểm tra chuyên sâu, không nên tiếp tục tự ý thay cầu chì lớn hơn.
- Một số hộp cầu chì có thêm cầu chì dự phòng (SPARE). Bạn có thể lấy cầu chì dự phòng này ra để thay thế tạm thời cho cầu chì hỏng, sau đó mua cầu chì mới để lắp lại vào vị trí dự phòng.
5. Phương pháp kiểm tra thay thế: Dùng đèn thử (Test Light)
Nếu không có đồng hồ vạn năng, bạn có thể dùng đèn thử (test light) – một dụng cụ đơn giản với bóng đèn LED và 2 que dò.
Các bước:
- Đặt chìa khóa xe ở vị trí ON (không đề động cơ).
- Rút cầu chì cần kiểm tra ra.
- Cắm que dò cực dương (đỏ) của đèn thử vào một chân cầu chì.
- Cắm que dò cực âm (đen) vào một điểm kim loại trên thân xe (mass/earth) hoặc vào ổ cầu chì khác đang có nguồn.
- Nếu đèn sáng lên khi que dò ở chân này, sau đó chuyển que dò sang chân còn lại, đèn vẫn sáng -> cầu chì còn tốt.
- Nếu đèn không sáng khi que dò chạm vào một trong hai chân cầu chì, và khi chạm vào chân kia thì sáng (vì chân kia có nguồn), điều đó cho thấy cầu chì đã đứt ở bên trong.
- Nếu đèn không sáng ở cả hai chân, có thể mạch đó không có nguồn điện (do cầu chì bảo vệ khác hỏng trước) hoặc thiếu nguồn mass. Cần kiểm tra thêm.
Phương pháp này nhanh nhưng không chính xác bằng đồng hồ vạn năng, đặc biệt với cầu chì có điện trở nhỏ.
6. Mẹo thay thế và bảo trì cầu chì ô tô
- Luôn mang theo bộ cầu chì dự phòng: Mỗi xe nên có sẵn một bộ cầu chì dự phòng các giá trị phổ biến (5A, 10A, 15A, 20A, 30A) trong hộp cầu chì hoặc trong túi đồ dùng. Bạn có thể mua bộ cầu chì tổng hợp tại các cửa hàng phụ tùng ô tô uy tín.
- Không bao giờ dùng “cầu chì giả”: Cầu chì giả (lõi đồng không đúng tiêu chuẩn) có thể không cháy khi quá tải, dẫn đến nguy cơ cháy nổ.
- Không dùng dây tạm (jumper wire) để chắp cầu chì: Đây là thao tác cực kỳ nguy hiểm, có thể gây cháy xe.
- Khi thay cầu chì, hãy kiểm tra nguyên nhân: Nếu cầu chì thay mới cháy ngay sau vài ngày/điều kiện khắc nghiệt, bên cạnh việc thay cầu chì, hãy kiểm tra thiết bị điện có bị kẹt, cọc xúc, hay dây dẫn bị đứt, gặm gì không.
- Bảo quản cầu chì: Để cầu chì dự phòng ở nơi khô ráo, tránh ẩm, nhiệt độ cao để đảm bảo độ tin cậy.
7. Lời kết
Việc hiểu rõ ký hiệu cầu chì trên xe ô tô và biết cách kiểm tra bằng đồng hồ vạn năng là kỹ năng cơ bản, hữu ích cho mọi tài xế. Nó không chỉ giúp bạn tự tin xử lý các sự cố điện nhỏ hàng ngày mà còn tiết kiệm chi phí bảo dưỡng. Hãy dành vài phút để tìm hiểu hộp cầu chì trên xe của bạn, lưu lại bảng ký hiệu và trang bị một chiếc đồng hồ vạn năng trong hộp đồ dùng xe. Đối với các vấn đề phức tạp liên quan đến hệ thống điện ô tô, đừng ngần ngại liên hệ với các kỹ thuật viên chuyên nghiệp. Bạn có thể tham khảo thêm nhiều mẹo chăm sóc và khắc phục sự cố xe hơi khác tại peugeotninhbinh3s.vn.
