Trong hoạt động của một tiệm rửa xe chuyên nghiệp, cầu nâng 1 trụ là thiết bị không thể thiếu, giúp nâng và hạ xe một cách an toàn, thuận tiện. Hiểu rõ cấu tạo cầu nâng 1 trụ rửa xe ô tô không chỉ giúp kỹ thuật viên vận hành đúng kỹ thuật mà còn là cơ sở để chủ tiệm lựa chọn, bảo trì và khắc phục sự cố hiệu quả. Bài viết này sẽ phân tích toàn diện từng bộ phận cấu thành và nguyên lý hoạt động, mang đến cho bạn cái nhìn chuyên sâu nhất về thiết bị quan trọng này.
Có thể bạn quan tâm: Cấu Tạo Côn Xe Ô Tô: Từ A Đến Z Cho Tài Xế Thông Thái
Có thể bạn quan tâm: Cấu Tạo Bộ Chế Hòa Khí Xe Ô Tô: Tổng Tập Kiến Thức Chi Tiết
Tổng Quan Về Cấu Tạo Cầu Nâng 1 Trụ Rửa Xe Ô Tô
Cầu nâng 1 trụ rửa xe ô tô là một hệ thống máy móc sử dụng nguyên lý khí nén thuỷ lực, gồm bốn thành phần chính: mặt bàn nâng, ty ben (xi lanh nâng), bình chứa dầu thuỷ lực và hệ thống van khóa áp. Các bộ phận này phối hợp nhịp nhàng để tạo ra lực nâng cần thiết, đảm bảo xe được nâng lên và hạ xuống một cách ổn định, an toàn. Khác với cầu nâng 2 trụ, thiết bị 1 trụ có cấu tạo đơn giản hơn, tiết kiệm không gian nhưng đòi hỏi sự cân bằng kỹ thuật khi sử dụng. Việc nắm vững cấu tạo sẽ giúp bạn vận hành hiệu quả và bảo dưỡng định kỳ, kéo dài tuổi thọ thiết bị.
Có thể bạn quan tâm: Cấu Tạo Bình Xăng Xe Ô Tô: Từ A Đến Z Cho Tài Xế
Cấu Tạo Chi Tiết Của Cầu Nâng 1 Trụ Rửa Xe Ô Tô
Mặt Bàn Nâng
Mặt bàn nâng là bộ phận trực tiếp tiếp xúc với gầm xe trong quá trình rửa và bảo dưỡng. Nó đóng vai trò như một mặt phẳng nâng đỡ, phân bổ lực tải trọng từ xe xuống hệ thống ty ben. Về cấu tạo, mặt bàn được làm từ các thanh thép hình chữ I hoặc chữ H liên kết chắc chắn, có khả năng chịu tải trọng lớn, thường từ 2 đến 3 tấn tùy model.
Trên bề mặt mặt bàn, người ta lắp các vật nổi (thường là cao su hoặc nhựa cứng) tạo độ bám, ngăn xe trơn trượt khi đang trên bàn nâng. Điểm then chốt là thanh ngang giữa, được bulông cố định vào ty ben, đóng vai trò như một cây đòn cân bằng. Khi xe được đặt lên, trọng lượng sẽ phân bổ đều qua hai bên mặt bàn (nếu là mặt bàn dạng âm nền) hoặc tập trung qua trục thanh ngang. Mặt bàn có ba dạng phổ biến:

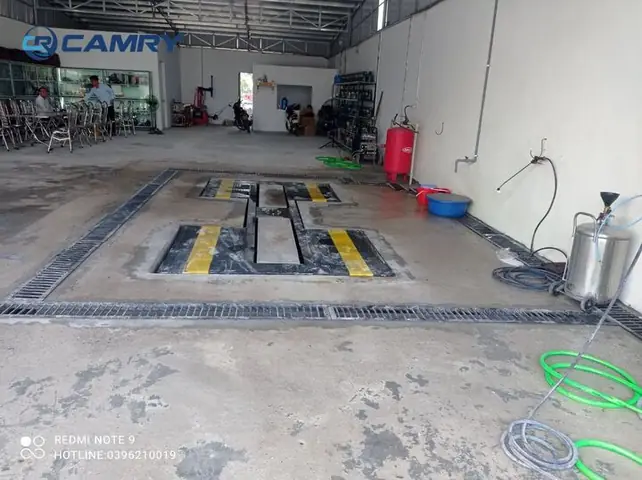

- Mặt bàn âm nền chữ H: Có khung dạng chữ H, chịu lực tốt, phù hợp với hầu hết các dòng xe con, SUV.
- Mặt bàn âm nền chữ I: Dạng thanh I đơn, nhẹ hơn, thường dùng cho xe nhỏ, tiết kiệm chi phí.
- Mặt bàn dương nền chữ H: Khung phía trên, tăng độ ổn định, chịu lực tốt nhất, dùng cho xe tải nhẹ.
Lựa chọn loại mặt bàn phụ thuộc vào loại xe chính khách hàng của tiệm rửa. Mặt bàn cần được kiểm tra định kỳ xem có bị cong vênh, nứt gãy không, vì đây là điểm tiếp xúc trực tiếp, ảnh hưởng đến an toàn.
Ty Ben (Xi Lanh Nâng)
Ty ben là trái tim của hệ thống nâng, nơi chuyển hóa năng lượng khí nén thành lực cơ học để nâng toàn bộ khối tải trọng. Cấu tạo ty ben gồm bốn phần chính:
- Xilanh: Thân ống bằng thép cứng, chịu áp suất cao (thường từ 80-150 bar). Bên trong xilanh có các cửa van điều khiển dầu.
- Piston (Thanh đẩy): Thanh thép đúc, di chuyển tuốt ống xilanh khi có áp suất dầu. Đầu piston nối với mặt bàn nâng.
- Gioăng làm kín (Seal): Bộ phận cao su hoặc vật liệu polymer đặt ở các khớp nối, đảm bảy kín khí và dầu, ngăn rò rỉ. Gioăng là phần dễ hỏng nhất, cần thay thế định kỳ.
- Vòng đệm (Bushing): Lót kim loại hoặc nhựa tại vị trí tiếp xúc giữa piston và thành xilanh, giảm ma sát và tiêu hao.
Ty ben hoạt động dưới áp lực của dầu thuỷ lực. Khi hệ thống được kích hoạt, dầu dưới áp suất từ bình chứa được đẩy vào khoang dưới piston, tạo lực đẩy piston lên. Gioăng giúp giữ áp suất, cho phép piston giữ nguyên vị trí nâng mà không cần nguồn năng lượng liên tục. Một lỗi thường gặp là gioăng bị mòn, dẫn đến rò rỉ dầu, áp suất giảm, khiến cầu nâng chậm hoặc không giữ được tải. Vì vậy, bảo dưỡng ty ben bao gồm kiểm tra định kỳ mức dầu, thay gioăng khi thấy dầu rò rỉ.
Bình Chứa Dầu Thuỷ Lực
Bình chứa dầu (hay bình áp) là nơi lưu trữ dầu thuỷ lực và là nguồn cung cấp áp lực cho toàn hệ thống. Bình được cấu tạo từ tấm thép cao cấp, qua quá trình gia công và sơn tĩnh điện hai lớp để chống ăn mòn, chịu được áp suất cao và môi trường ẩm ướt tại tiệm rửa xe. Bình có thiết kế chân đế vững chắc, hạn chế tiếp xúc trực tiếp với nước trên sàn.
Bình chứa có hai đường ống dẫn chính:
- Đường dẫn khí nén: Kết nối với máy nén khí, cho khí nén vào bình để tạo áp suất ban đầu.
- Đường dẫn dầu: Dẫn dầu từ bình đến ty ben thông qua hệ thống van khóa.
Một số bình hiện đại có thêm hệ thống lọc dầu và cường độ quang để theo dõi mức dầu. Khi vận hành, bình cần được kiểm tra áp suất định kỳ (thường là 6 tháng/lần) và thay dầu thuỷ lực sau một thời gian dài sử dụng (12-24 tháng tùy tần suất), vì dầu cũ sẽ bị oxy hóa, giảm hiệu quả truyền lực.
Hệ Thống Van Khóa Áp
Hệ thống van khóa là bộ điều khiển “bộ não”, quyết định việc nâng hay hạ cầu thông qua việc điều khiển luồng khí và dầu. Gồm hai loại van chính:
- Van khóa khí (Air Control Valve): Điều khiển luồng khí nén vào và xả ra bình chứa. Van làm bằng gang cứng hoặc thép đúc, có độ bền cao. Khi mở van, khí nén từ máy nén vào bình, tăng áp suất; khi đóng van và xả khí, áp suất giảm, cho phép hạ cầu.
- Van khóa dầu (Hydraulic Lock Valve): Đóng vai trò khóa dầu trong xilanh khi cầu đã nâng lên vị trí mong muốn. Van này giữ dầu trong khoang dưới piston, ngăn không cho piston rơi tự do khi mất khí. Nếu van khóa dầu hỏng, cầu có thể đột ngột hạ xuống gây nguy hiểm.
Cả hai van đều có cơ cấu an toàn như chốt khóa thủ công hoặc cảm biến áp suất. Khi bảo trì, cần kiểm tra các van có bị kẹt, rỉ sét hay không, đảm bảo hoạt động nhạy.
Có thể bạn quan tâm: Cấu Tạo Ngoại Thất Xe Ô Tô: Giải Mã Từng Bộ Phận
Nguyên Lý Hoạt Động Của Cầu Nâng 1 Trụ
Cầu nâng 1 trụ hoạt động dựa trên nguyên lý khí nén thuỷ lực, sử dụng máy nén khí để tạo áp suất, dầu thuỷ lực để truyền lực. Quy trình chia làm hai giai đoạn:
Quy Trình Nâng Xe
- Kích hoạt máy nén khí: Máy nén khí (air compressor) cung cấp khí nén với áp suất khoảng 6-8 bar vào bình chứa dầu.
- Tạo áp suất dầu: Khí nén nén lên bề mặt dầu trong bình, tạo áp suất truyền xuống hệ thống ống dẫn.
- Đẩy dầu vào xi lanh: Áp suất dầu mở van khóa dầu và đẩy dầu vào khoang dưới piston của ty ben thông qua van khóa khí.
- Piston di chuyển lên: Dầu dưới áp lực đẩy piston lên, từ đó nâng mặt bàn và cả xe lên cao. Gioăng trên piston giữ áp suất, cho phép piston giữ nguyên vị trí ngay cả khi máy nén ngừng.
- Kiểm soát độ cao: Khi xe đạt độ cao mong muốn, van khóa dầu tự động đóng lại, khóa dầu trong xilanh, giữ cầu ổn định.
Quy Trình Hạ Xe
- Mở van xả khí: Khi cần hạ xe, van khóa khí được mở, cho khí trong bình xả ra ngoài, giảm áp suất.
- Van khóa dầu mở: Áp suất giảm khiến van khóa dầu mở, dầu trong xilanh được phép chảy ngược về bình chứa.
- Tải trọng đẩy piston xuống: Trọng lượng xe tác động lên mặt bàn, đẩy piston xuống qua dầu đã mất áp.
- Hạ cầu từ từ: Hệ thống có thể được điều chỉnh van để hạ cầu chậm, an toàn.
Trong suốt quá trình, gioăng đóng vai trò quan trọng trong việc giữ kín và điều khiển lưu lượng dầu. Mọi sự cố rò rỉ dầu, hỏng van đều làm gián đoạn nguyên lý này, dẫn đến nâng chậm, hạ nhanh hoặc không nâng được.
Ứng Dụng Thực Tế và Lưu Ý Khi Sử Dụng
Ưu điểm của cầu nâng 1 trụ:
- Tiết kiệm không gian, phù hợp với tiệm rửa xe diện tích nhỏ.
- Chi phí đầu tư và bảo trì thấp hơn so với cầu nâng 2 trụ.
- Dễ lắp đặt, vận hành đơn giản.
Nhược điểm cần lưu ý:
- Chỉ phù hợp với xe có trọng lượng trung bình (dưới 3 tấn), không dùng cho xe tải lớn.
- Yêu cầu mặt bằng phẳng, cứng, nếu không dễ bị nghiêng.
- Cân bằng phụ thuộc vào kỹ thuật đặt xe chính xác giữa hai bên mặt bàn.
Lưu ý an toàn khi sử dụng:
- Luôn kiểm tra áp suất dầu và khí trước khi nâng.
- Đảm bảo xe đặt đúng vị trí tâm, tránh lệch tải.
- Không quá tải vượt quá công suất thiết bị.
- Sử dụng chốt an toàn sau khi nâng xe lên vị trí làm việc.
- Thường xuyên kiểm tra gioăng, van, ống dẫn có rò rỉ không.
Bảo trì định kỳ:
- Thay dầu thuỷ lực sau 12-24 tháng sử dụng.
- Kiểm tra và thay gioăng khi thấy dầu rò rỉ.
- Bôi trơn các khớp nối định kỳ.
- Kiểm tra áp suất bình chứa 6 tháng/lần.
- Vệ sinh lẫn bụi bẩn trên mặt bàn và ty ben.
Tổng Kết
Hiểu rõ cấu tạo cầu nâng 1 trụ rửa xe ô tô là nền tảng để khai thác tối đa hiệu quả và đảm bảo an toàn trong hoạt động tiệm rửa xe. Từ mặt bàn nâng, ty ben, bình chứa dầu đến hệ thống van khóa, mỗi bộ phận đều có chức năng riêng và liên kết chặt chẽ theo nguyên lý khí nén thuỷ lực. Việc vận hành đúng kỹ thuật, bảo trì định kỳ sẽ giúp thiết bị hoạt động bền bỉ, giảm thiểu sự cố, tiết kiệm chi phí sửa chữa lâu dài. Để mở rộng kiến thức về các thiết bị phục vụ tiệm rửa xe và bảo dưỡng ô tô nói chung, bạn có thể tham khảo thêm nhiều bài viết hữu ích tại peugeotninhbinh3s.vn.
