Hộp số sàn là trái tim của hệ thống truyền động, quyết định cảm giác lái xe và hiệu suất vận hành. Hiểu rõ cấu tạo hộp số sàn ô tô không chỉ giúp bạn lái xe thành thạo hơn mà còn là kiến thức nền tảng để chăm sóc, bảo dưỡng và thậm chí chọn mua xe phù hợp. Bài viết này sẽ phân tích chi tiết từng bộ phận, nguyên lý hoạt động và sự khác biệt giữa các loại, được trình bày một cách khoa học nhưng dễ tiếp thu nhất cho tất cả người đọc yêu xe.
Có thể bạn quan tâm: Cấu Tạo Côn Xe Ô Tô: Từ A Đến Z Cho Tài Xế Thông Thái
Có thể bạn quan tâm: Cấu Tạo Cầu Nâng 1 Trụ Rửa Xe Ô Tô: Bộ Phận & Nguyên Lý Hoạt Động
Tóm Tắt Các Thông Tin Cốt Lõi Về Hộp Số Sàn
- Công dụng chính: Thay đổi tỷ số truyền để điều chỉnh lực kéo/tốc độ, đảo chiều xe (số lùi), tách nối động cơ (số N/trung gian), và trích công suất cho thiết bị phụ trợ.
- Yêu cầu kỹ thuật: Dải tỷ số tối ưu, hiệu suất truyền lực cao, cơ cấu an toàn chống nhảy số/gài hai số, vận hành êm ái, bố trí dễ bảo dưỡng.
- Phân loại chính: Theo bố trí trục (2 trục – FF/ngang, 3 trục – FR/dọc) và số cấp (4, 5, 6 cấp phổ biến).
- Bộ phận chính: Vỏ hộp số, ổ bi, bánh răng, trục hộp số (sơ cấp, trung gian, thứ cấp), bộ đồng tốc.
- Ưu điểm FF (ngang): Chi phí thấp, không gian nội thất rộng, bám đường tốt trên đường trơn, bảo dưỡng dễ dàng.
- Ưu điểm FR (dọc): Cân bằng trọng lượng, cảm giác lái thể thao, khả năng tải trọng và bám đường khi tăng tốc tốt hơn.
Công Dụng Cốt Lõi: Hộp Số Làm Việc Như Thế Nào?
Hộp số sàn là cơ cấu chuyển đổi lực và chuyển động từ động cơ xuống bánh xe. Công dụng cơ bản nhất là thay đổi tỷ số truyền. Tỷ số truyền lớn (số 1, 2) giúp xe có lực kéo mạnh để khởi hành và leo dốc, trong khi tỷ số truyền nhỏ (số 5, 6) cho phép xe chạy nhanh với động cơ ở vòng tua thấp, tiết kiệm xăng. Ngoài ra, nó còn thực hiện các chức năng thiết yếu khác:
Có thể bạn quan tâm: Cấu Tạo Bộ Chế Hòa Khí Xe Ô Tô: Tổng Tập Kiến Thức Chi Tiết
- Đảo chiều: Thông qua bánh răng trung gian ở số lùi, thay đổi chiều quay của trục truyền lực.
- Ngắt kết nối: Vị trí số “N” (trung gian) tách ly hợp, để xe vào số mà động cơ vẫn nổ liên tục, hữu ích khi dừng chờ.
- Trích công suất: Trên xe tải hoặc xe chuyên dụng, hộp số có thể có cụm trích công suất (PTO) để vận hành thùng xe, máy bơm nước… từ động cơ.
Những Yêu Cầu Kỹ Thuật Cơ Bản Một Hộp Số Tốt Phải Có
Một thiết kế hộp số sàn phải đáp ứng các tiêu chuẩn khắt khe để đảm bảo độ bền, an toàn và trải nghiệm lái:
- Dải tỷ số truyền hợp lý: Phân bổ từ cao (số 1) đến thấp (số cao nhất) một cách mượt mà, đủ để khởi hành mạnh mẽ và vận hành tiết kiệm nhiên liệu ở tốc độ cao.
- Truyền lực hiệu quả: Giảm thiểu tổn hao năng lượng do ma sát bên trong, đảm bảo công suất động cơ được chuyển gần như nguyên vẹn xuống bánh xe.
- An toàn tuyệt đối: Phải có cơ cấa định vị số chắc chắn chống “nhảy số” khi gài số và bắt buộc có cơ cấu chống gài hai số cùng lúc (có thể gây hư hỏng nghiêm trọng).
- Thao tác êm ái: Bộ đồng tốc phải hoạt động tốt để các bánh răng đồng bộ tốc độ trước khi ăn khớp, giúp chuyển số nhẹ nhàng, ít ồn và giảm tải cho hệ truyền động.
- Thiết kế tiện dụng: Vị trí số phải rõ ràng, dễ nhận biết (đặc biệt là số lùi có đèn báo). Cấu trúc nhỏ gọn, dễ tháo lắp cho bảo dưỡng, có nắp kiểm tra/đổ dầu rõ ràng.
Phân Loại Hộp Số Sàn: Từ Cấu Trúc Đến Ứng Dụng
Chúng ta có thể phân loại hộp số sàn theo hai tiêu chí chính:
1. Theo Cấu Trúc Trục (Phổ biến nhất):
- Hộp số 2 trục (Hộp số ngang): Thường dùng với hệ dẫn động cầu trước (FF). Trục sơ cấp (nối ly hợp) và trục thứ cấp (nối ra cầu trước) đặt song song ngang. Cấu trúc gọn, chi phí sản xuất thấp.

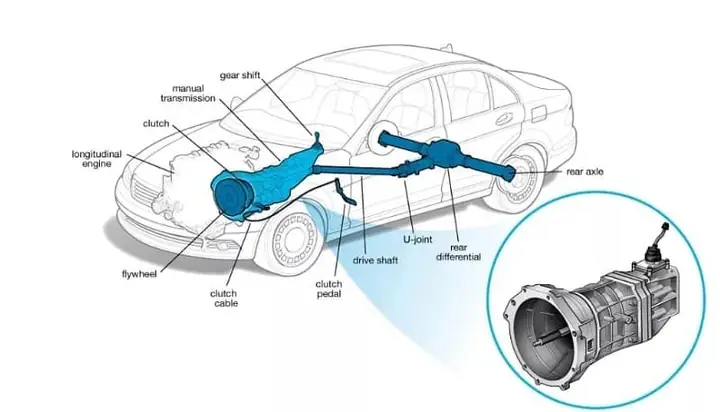

- Hộp số 3 trục (Hộp số dọc): Thường dùng với hệ dẫn động cầu sau (FR). Gồm trục sơ cấp, trục trung gian và trục thứ cấp (nối ra cầu sau qua trục các đăng dài). Cấu trúc phức tạp hơn nhưng phù hợp với bố trí động cơ trước, dẫn động sau.
2. Theo Số Cấp:
- Hộp số 4 cấp, 5 cấp: Phổ biến trên các dòng xe phổ thông và một số xe thể thao cũ. Dải tỷ số truyền đơn giản, dễ điều khiển.
- Hộp số 6 cấp trở lên: Xuất hiện trên xe thể thao, xe sang hiện đại. Cung cấp nhiều tỷ số truyền hơn, giúp động cơ luôn hoạt động ở dải vòng tua tối ưu, kết hợp vừa mạnh mẽ vừa tiết kiệm nhiên liệu.
Lưu ý: Khi nói đến hộp số sàn, chúng ta luôn đề cập đến loại hộp số có cấp (manual transmission). Loại hộp số vô cấp (CVT) dùng băng và puli, hoàn toàn khác biệt về cơ chế và cảm giác lái.
Giải Mã Cấu Tạo Cơ Bản Của Hộp Số Sàn
Để hiểu sâu, chúng ta cùng “mổ xẻ” từng bộ phận chính bên trong:
1. Vỏ và Nắp Hộp Số (Housing & Cover)
Đây là “bộ khung” bao bọc toàn bộ hệ thống. Vỏ làm bằng hợp kim gang hoặc nhôm cao cấp, đóng vai trò:
- Bảo vệ: Chống bụi, nước, va đập.
- Làm nơi lắp đặt: treo vào khung xe, gắn các ổ bi, trục.
- Khoang chứa dầu: Làm bể chứa dầu bôi trơn (dầu hộp số) quan trọng.
- Kết nối: Nắp hộp số là nơi gắn cơ cấu chuyển số (cần số, cáp, thanh trục) để người lái thao tác.
2. Ổ Bi (Bearing)
Những “con sâu” nhỏ xíu nhưng không thể thiếu. Chúng biến ma sát trượt (gây hao mòn, nóng) thành ma sát lăn (ít ma sát, bền hơn). Có nhiều loại ổ bi đặt ở các vị trí: nạp trục sơ cấp, giữa các trục, và tại vị trí bánh răng. Ổ bi chất lượng cao là yếu tố sống còn cho độ êm và độ bền của hộp số.
Có thể bạn quan tâm: Cấu Tạo Bình Xăng Xe Ô Tô: Từ A Đến Z Cho Tài Xế
3. Bánh Răng (Gear) – Trái Tim Cơ Học
Đây là bộ phận trực tiếp tạo ra tỷ số truyền. Một hộp số sàn gồm một hệ thống các cặp bánh răng có số răng khác nhau.
- Nguyên lý: Khi gài số, một cặp bánh răng cụ thể (một bánh trên trục chính, một bánh trên trục thứ cấp) sẽ được khóa chặt lại và ” ăn khớp”. Tỷ số truyền của cấp số đó được xác định bởi tỷ lệ số răng giữa bánh bị động và bánh chủ động.
- Nhận biết: Thông thường, bánh răng tạo tỷ số truyền lớn nhất (số 1) sẽ là bánh răng có kích thước lớn nhất trên trục thứ cấp. Bánh răng số cao nhất (số 5/6) sẽ nhỏ hơn nhiều.
4. Trục Hộp Số (Shaft)
Là những “trụ” bằng thép cứng làm nhiệm vụ truyền mô-men xoắn và mang bánh răng. Số lượng và cách bố trí trục là điểm khác biệt cơ bản:
- Hộp số 2 trục (FF): Chỉ có Trục sơ cấp (nối từ ly hợp) và Trục thứ cấp (nối ra cầu trước). Đơn giản, ngắn gọn.
- Hộp số 3 trục (FR): Có thêm Trục trung gian. Động cơ -> Ly hợp -> Trục sơ cấp -> Trục trung gian -> Trục thứ cấp -> Trục các đăng -> Cầu sau. Cấu trúc dài, phức tạp hơn.
5. Bộ Đồng Tốc (Synchromizer/Synchronizer)
Đây là “bí quyết” giúp bạn chuyển số êm ái, không có tiếng “cộp cộp” khó chịu. Nó hoạt động như một bộ ly hợp mini:
- Nhiệm vụ: Trước khi bánh răng mới được khóa, bộ đồng tốc làm cho tốc độ quay của bánh răng đó bằng với tốc độ quay của trục thứ cấp.
- Cơ chế: Sử dụng các vòng côn bằng đồng thép, bịt mạm (brass) nhờ lực ma sát. Khi bạn gạt cần số, cơ cấu này sẽ “bắt” tốc độ của bánh răng với trục, sau đó mới cho phép bánh răng ăn khớp hoàn toàn. Điều này ngăn không cho các răng “đập” vào nhau.
Đường Truyền Công Suất: Hình Dung Quá Trình Truyền Lực
Hãy cùng theo một luồng mô-men xoắn trong một hộp số sàn 5 cấp dọc (FR) điển hình:
- Đầu vào: Động cơ quay -> Qua ly hợp -> Trục sơ cấp quay.
- Luôn kết nối: Trên trục sơ cấp có một bánh răng luôn ăn khớp với một bánh răng trên trục trung gian. Vậy, trục trung gian luôn quay khi trục sơ cấp quay (trừ khi ở số N).
- Gài số 1,2,3,5: Khi gài số, bộ đồng tốc của cấp số đó sẽ khóa một bánh răng cụ thể trên trục thứ cấp (có nhiều bánh răng cố định trên trục này) vào chính trục thứ cấp. Lực truyền: Trục sơ cấp -> Trục trung gian (qua cặp bánh răng luôn kết nối) -> Bánh răng của cấp số trên trục thứ cấp -> Trục thứ cấp -> Truyền ra cầu sau.
- Gài số 4 (số thẳng): Thường là tỷ số ~1:1. Bộ đồng tốc số 4 sẽ khóa trực tiếp trục sơ cấp với trục thứ cấp, bỏ qua hoàn toàn trục trung gian.
- Gài số lùi (R): Một bánh răng trung gian (idler gear) được đưa vào giữa bánh răng trên trục trung gian và bánh răng số lùi trên trục thứ cấp. Nhiệm vụ của nó là đảo chiều quay của trục thứ cấp so với trục sơ cấp.
Tỷ Số Truyền: Chìa Khóa Của Cảm Giác Lái
Đây là tham số kỹ thuật quan trọng nhất quyết định tính năng của hộp số.
- Công thức cơ bản: Tỷ số truyền = (Số răng bánh răng BỊ ĐỘNG) / (Số răng bánh răng CHỦ ĐỘng).
- Ý nghĩa: Tỷ số lớn (VD: 3.5:1) = Trục sơ cấp quay nhiều vòng (3.5 vòng) để trục thứ cấp quay 1 vòng. Kết quả: Mô-men xoắn lớn, tốc độ thấp -> Dùng cho số 1,2 (lực kéo mạnh).
- Tỷ số nhỏ (VD: 0.8:1) = Trục sơ cấp quay ít vòng (0.8 vòng) để trục thứ cấp quay 1 vòng. Kết quả: Tốc độ cao, mô-men xoắn thấp -> Dùng cho số cao (5,6) để chạy nhanh, tiết kiệm xăng.
- Nguyên tắc: Trong một hộp số, tỷ số truyền giảm dần từ số 1 đến số cao nhất.
So Sánh Sâu: Hộp Số Sàn Ngang (FF) vs Hộp Số Sàn Dọc (FR)
Đây là sự khác biệt căn bản về triết lý thiết kế và ảnh hưởng trực tiếp đến đặc tính xe.
| Đặc Điểm | Hộp Số Sàn Ngang (FF – Dẫn Động Cầu Trước) | Hộp Số Sàn Dọc (FR – Dẫn Động Cầu Sau) |
|---|---|---|
| Cấu trúc trục | 2 trục (sơ cấp, thứ cấp) song song ngang. | 3 trục (sơ cấp, trung gian, thứ cấp) bố trí dọc. |
| Bố trí tổng thể | Động cơ + hộp số khối liền phía trước, truyền thẳng tới cầu trước. Gọn, ngắn. | Động cơ trước, hộp số dọc sau đó, truyền qua trục các đăng dài tới cầu sau. Dài, phức tạp. |
| Ưu điểm chính | 1. Chi phí thấp: Ít bộ phận, dễ sản xuất và bảo dưỡng. 2. Không gian rộng: Không có trục các đăng dọc, khoang hành lý và nội thất sau rộng hơn. 3. Bám đường (trơn): Trọng lượng động cơ/hộp số dồn lên cầu dẫn động (trước) giúp lực bám tốt trên đường trơn. 4. Tiết kiệm nhiên liệu: Đường truyền ngắn, hao hụt ít. |
1. Cân bằng trọng lượng: Phân bổ trọng lượng hợp lý hơn giữa trước/sau. 2. Cảm giác lái thể thao: Bánh sau dẫn động, bánh trước chỉ lái -> phản ứng nhanh, bám đường tốt khi tăng tốc. 3. Tải trọng & bám đường tổng thể: Phân chia nhiệm vụ rõ ràng (trước lái/phanh, sau truyền lực), phù hợp xe thể thao, xe tải. 4. Góc quay nhỏ: Không có trục các đăng phía trước, bánh xe trước có thể xoay góc lớn hơn. |
| Nhược điểm chính | 1. Tải trọng trước cao: Toàn bộ trọng lượng động cơ+ hộp số đè lên cầu trước, dễ bị lệch khi vào cua nhanh. 2. Khó khăn khi sửa chữa: Không gian chật hơn, tháo lắp một số chi tiết phức tạp hơn so với hộp số dọc nhiều khi. |
1. Chi phí cao: Nhiều bộ phận hơn (trục các đăng), cấu trúc phức tạp. 2. Không gian hạn chế: Trục các đăng chiếm không gian dọc, ảnh hưởng đến khoang hành lý sau. 3. Hao hụt công suất: Đường truyền dài hơn qua trục các đăng, hao tổn năng lượng nhiều hơn. 4. Khó thao tác: Trọng lượng phía trước nhẹ hơn, lực bám cầu trước kém hơn trên đường trơn. |
Kết Luận: Hiểu Để Sở Hữu Xe Thông Minh
Cấu tạo hộp số sàn ô tô là một kiến thức kỹ thuật tinh tế, nhưng nắm vững những nguyên lý cơ bản như trên sẽ giúp bạn:
- Lái xe thành thạo: Hiểu tại sao phải chuyển số ở vòng tua nào, cách chuyển số mượt mà.
- Chăm sóc xe đúng cách: Biết tầm quan trọng của dầu hộp số, nhận biết dấu hiệu bất thường (tiếng rít, khó gài số).
- Lựa chọn xe phù hợp: Nếu bạn thích cảm giác lái thể thao, cân bằng, có thể nghiêng về xe dẫn động cầu sau (FR). Nếu cần không gian rộng, chi phí sở hữu và bảo dưỡng thấp, xe dẫn động cầu trước (FF) là lựa chọn tối ưu.
Kiến thức về hộp số sàn là nền tảng để trở thành một người sở hữu và tài xế thông thái. Để mở rộng hiểu biết về các hệ thống khác của xe, từ khí sử dụng đến điện, bạn có thể tham khảo thêm nhiều bài viết chuyên sâu khác tại peugeotninhbinh3s.vn.
