Mở Đầu
Trong thế giới ô tô hiện đại, công nghệ điện tử đã trở thành một phần không thể thiếu, góp phần nâng cao hiệu suất, an toàn và trải nghiệm lái xe. Một trong những thành phần quan trọng nhưng ít được người dùng chú ý tới là relay (rơ bơ) – thiết bị đóng cắt điện tử đóng vai trò trung gian giữa các mạch điều khiển và tải điện. Đối với Toyota, một trong những hãng xe hàng đầu thế giới, việc tích hợp relay (relay integration) vào hệ thống điện đã được thực hiện một cách tối ưu, giúp cải thiện độ tin cậy, giảm tiêu thụ năng lượng và tăng tính linh hoạt trong thiết kế.
Bài viết này sẽ cung cấp một cái nhìn toàn diện, chi tiết và sâu sắc về relay integration trong các xe Toyota, bao gồm:
- Khái niệm cơ bản về relay và chức năng của nó
- Lý do Toyota lựa chọn relay trong thiết kế điện
- Các loại relay thường được sử dụng trong xe Toyota
- Cách hoạt động của hệ thống relay integration
- Các ví dụ thực tế: relay trong các dòng xe Toyota phổ biến
- Quy trình chẩn đoán, kiểm tra và thay thế relay
- Lợi ích và thách thức khi tích hợp relay
- Xu hướng tương lai: Relay thông minh và IoT trong ô tô
Mục tiêu của bài viết là không chỉ cung cấp kiến thức kỹ thuật mà còn giúp các kỹ thuật viên, người đam mê ô tô và chủ sở hữu xe Toyota có thể tự tin hơn trong việc bảo trì, sửa chữa và nâng cấp hệ thống điện của xe.
Có thể bạn quan tâm: Red Toyota Camry – Biểu Tượng Của Sự Sang Trọng Và Hiệu Suất Đỉnh Cao
1. Relay Là Gì? – Khái Niệm Cơ Bản Và Nguyên Lý Hoạt Động
1.1 Định Nghĩa Relay
Relay (tiếng Việt thường gọi là rơ bơ hoặc công tắc điện) là một công tắc điện tử được điều khiển bằng dòng điện nhỏ để mở hoặc đóng một mạch điện có dòng lớn hơn. Relay gồm hai phần chính:
- Cuộn dây (coil): Khi có dòng điện chạy qua, tạo ra từ trường.
- Tiếp điểm (contacts): Được kéo lên hoặc hạ xuống bởi cơ cấu từ trường, thực hiện việc bật/tắt tải.
1.2 Nguyên Lý Hoạt Động
- Khi điều khiển (thường là bộ điều khiển điện tử ECU, BCM, hoặc công tắc tay) đưa dòng điện vào cuộn dây, cuộn dây tạo ra một từ trường.
- Từ trường này kéo cánh bướm (armature) di chuyển, làm tiếp điểm thay đổi trạng thái:
- NO (Normally Open): Tiếp điểm mở khi không có dòng qua cuộn dây, đóng khi có.
- NC (Normally Closed): Tiếp điểm đóng khi không có dòng qua cuộn dây, mở khi có.
- Khi dòng điện qua cuộn dây bị ngắt, từ trường mất, cơ cấu trở về vị trí ban đầu và tiếp điểm quay lại trạng thái ban đầu.
1.3 Lợi Ích Của Relay
- Giảm tải cho công tắc điều khiển: Công tắc chỉ cần chịu dòng nhỏ, kéo dài tuổi thọ.
- Bảo vệ mạch điều khiển: Ngăn ngừa hiện tượng quá tải, ngắn mạch.
- Tăng tính linh hoạt: Có thể điều khiển các tải có công suất lớn (đèn, bơm, quạt, máy nén…) mà không cần thay đổi thiết kế mạch điều khiển.
- Cải thiện độ tin cậy: Relay thường được thiết kế chịu môi trường khắc nghiệt (nhiệt độ, rung động).
Có thể bạn quan tâm: Red Car Toyota: Câu Chuyện Đằng Sau Một Biểu Tượng Đỏ Rực Rỡ Trên Đường Phố
2. Tại Sao Toyota Lựa Chọn Relay Trong Hệ Thống Điện?
Toyota luôn nổi tiếng với triết lý “Kaizen” – cải tiến không ngừng. Khi thiết kế hệ thống điện, hãng đã cân nhắc các yếu tố sau:
2.1 Độ Tin Cậy Cao
- Khả năng chịu nhiệt và rung động: Relay Toyota được lựa chọn với tiêu chuẩn IP (Ingress Protection) cao, chịu được nhiệt độ lên tới 125 °C, phù hợp với môi trường động cơ và khoang động cơ.
- Thời gian phản hồi nhanh: Độ trễ thường dưới 5 ms, đáp ứng nhanh cho các hệ thống an toàn như ABS, ESP.
2.2 Tiết Kiệm Năng Lượng
- Giảm tiêu thụ điện năng của mạch điều khiển: Nhờ relay, các công tắc điều khiển chỉ tiêu thụ vài mA, thay vì phải chịu tải lớn.
- Quản lý nguồn điện hiệu quả: Relay cho phép tắt/ bật các tải không cần thiết khi xe dừng, giảm hao phí pin (đặc biệt quan trọng với hệ thống start‑stop).
2.3 Đơn Giản Hóa Thiết Kế
- Modular: Các relay được đặt trong hộp relay (relay box) hoặc bảng điều khiển trung tâm (junction box), giúp giảm số lượng dây dẫn và đơn giản hoá việc lắp đặt.
- Dễ bảo trì: Khi một relay hỏng, việc thay thế không ảnh hưởng tới các mạch khác.
2.4 Tương Thích Với Các Hệ Thống Điện Số
- Kết nối với ECU/BCM: Relay có thể được điều khiển trực tiếp từ bộ điều khiển trung tâm, dễ dàng tích hợp với các thuật toán kiểm soát thông minh.
- Hỗ trợ chẩn đoán lỗi (OBD-II): Khi relay gặp sự cố, mã lỗi được ghi lại trong hệ thống OBD, giúp kỹ thuật viên xác định nhanh chóng.
3. Các Loại Relay Thường Được Sử Dụng Trong Xe Toyota
Toyota không chỉ sử dụng một loại relay duy nhất; tùy thuộc vào chức năng và tải, hãng áp dụng các loại sau:
| Loại Relay | Điện Áp Điều Khiển | Dòng Tải Tối Đa | Ứng Dụng Điển Hình |
|---|---|---|---|
| Relay 12V SPST (Single Pole Single Throw) | 12 V | 30 A | Đèn pha, đèn hậu, quạt tản nhiệt |
| Relay 12V SPDT (Single Pole Double Throw) | 12 V | 20 A | Hệ thống start‑stop, bật tắt bộ điều khiển động cơ |
| Relay chịu nhiệt cao (High Temperature Relay) | 12 V | 10 A | Gần động cơ, bộ điều khiển turbos, bộ sưởi gương |
| Relay thời gian (Timed Relay) | 12 V | 5 A | Hệ thống chiếu sáng nội thất, quạt tản nhiệt phụ |
| Relay đa năng (Multi‑function Relay) | 12 V | 15 A | Kiểm soát đồng thời nhiều tải (đèn chiếu sáng, quạt, pompa nhiên liệu) |
| Relay thông minh (Smart Relay) | 5‑12 V (CAN bus) | 10‑30 A | Hệ thống an toàn, kiểm soát theo tín hiệu CAN, hỗ trợ OTA (Over‑the‑Air) |
3.1 Relay Đặc Biệt: Relay Tự Động (Auto‑Relay)
Trong một số mẫu xe Toyota hybrid, relay tự động được sử dụng để chuyển đổi nhanh giữa nguồn điện DC (pin) và nguồn điện AC (động cơ đốt trong), giúp tối ưu hoá hiệu suất và giảm tiêu thụ nhiên liệu.
3.2 Relay Thông Minh (Smart Relay)
Với xu hướng xe điện và kết nối IoT, Toyota đã bắt đầu tích hợp relay thông minh có khả năng giao tiếp qua mạng CAN hoặc LIN, cho phép:
- Giám sát trạng thái (ON/OFF, nhiệt độ, thời gian hoạt động) qua phần mềm chẩn đoán.
- Cập nhật firmware để cải thiện hiệu suất hoặc sửa lỗi mà không cần thay phần cứng.
4. Cách Hoạt Động Của Hệ Thống Relay Integration Trong Toyota
4.1 Kiến Trúc Tổng Thể
- Bộ Điều Khiển Trung Tâm (BCM/ECU) – nhận lệnh từ người lái (công tắc, cảm biến) và quyết định bật/tắt relay.

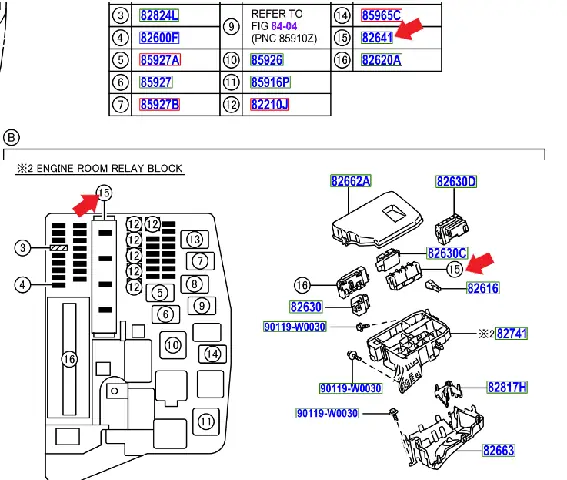

- Hộp Relay (Relay Box) – nơi tập trung các relay, thường đặt ở khoang hành lý hoặc gần bộ điều khiển.
- Mạch Nguồn (Power Distribution) – cung cấp nguồn 12 V và 24 V (đối với một số hệ thống hybrid) tới các relay.
- Tải (Load) – các thiết bị như đèn, bơm, quạt, hệ thống sưởi, bộ truyền động.
4.2 Quy Trình Điều Khiển (Ví Dụ: Đèn Chiếu Sáng)
Có thể bạn quan tâm: Red Toyota Rav4 – Biểu Tượng Đẳng Cấp Và Phong Cách Độc Đáo Trên Mọi Địa Hình
- Người lái bật công tắc đèn → tín hiệu 12 V được gửi tới BCM.
- BCM xử lý và gửi tín hiệu điều khiển tới relay đèn chiếu sáng.
- Relay nhận điện → cuộn dây tạo từ trường, đóng tiếp điểm NO, cho phép dòng 12 V lớn (≈ 20 A) chạy tới bóng đèn.
- Khi tắt công tắc, tín hiệu ngừng, cuộn dây mất từ trường → tiếp điểm mở, ngắt nguồn tới đèn.
4.3 Tích Hợp Với Hệ Thống An Toàn
- ABS/ESC: Khi hệ thống phát hiện mất bám, ECU gửi lệnh tới relay bơm trợ lực phanh, kích hoạt bơm nhanh hơn.
- Airbag: Relay sạc 12 V cho mô-đun airbag, đảm bảo nguồn luôn sẵn sàng, đồng thời có mạch ngắt nhanh khi xảy ra va chạm.
4.4 Phản Hồi Và Chẩn Đoán
- Relay thường được giám sát bằng cảm biến dòng và cảm biến nhiệt. Khi có bất thường (quá tải, quá nhiệt), ECU ghi lại mã lỗi P0xxx (ví dụ: P0562 – “System Voltage Low” liên quan tới relay nguồn).
- Một số relay thông minh còn gửi trạng thái (ON/OFF) lên mạng CAN, giúp trung tâm chẩn đoán hiển thị ngay trên máy scan.
5. Ứng Dụng Thực Tế: Relay Trong Các Dòng Xe Toyota Phổ Biến
5.1 Toyota Corolla (2026‑2026)
- Relay hộp điện (Fuse/Relay Box): Đặt ở khoang hành lý, chứa 30+ relay.
- Relay đèn pha & pha hậu: SPST 30 A, chịu nhiệt 125 °C.
- Relay quạt tản nhiệt: SPDT, điều khiển tự động dựa vào nhiệt độ nước làm mát.
- Relay hệ thống start‑stop: Được thiết kế chịu tải ngắt liên tục, giảm hao mòn công tắc khởi động.
5.2 Toyota RAV4 Hybrid (2026‑2026)
- Relay chuyển đổi nguồn Hybrid: Thông minh, giao tiếp qua CAN, giúp chuyển nhanh giữa motor điện và động cơ xăng.
- Relay pompa nhiên liệu điện (EFI): Đảm bảo cung cấp nhiên liệu ổn định khi xe ở chế độ EV.
- Relay sưởi ghế: Multi‑function, cho phép điều khiển 2 vùng nhiệt độ độc lập.
5.3 Toyota Prius (2026‑2026)
- Relay pin quản lý (Battery Management Relay): Kiểm soát dòng sạc/ xả pin, có tính năng bảo vệ quá tải.
- Relay hệ thống làm mát pin: Được kích hoạt khi nhiệt độ pin > 45 °C, kéo dài tuổi thọ pin.
5.4 Toyota Hilux (2026‑2026) – Xe tải
- Relay bật đèn công tắc (Auxiliary Light Relay): Dùng cho đèn LED cao áp, chịu tải lên tới 40 A.
- Relay hệ thống treo điện tử (Electronic Shock Absorber Relay): Điều khiển bơm dầu, cải thiện độ êm ái.
6. Quy Trình Chẩn Đoán, Kiểm Tra Và Thay Thế Relay
6.1 Dụng Cụ Cần Thiết
- Multimeter (VOM) – đo điện áp, điện trở, kiểm tra cuộn dây.
- OBD-II Scan Tool – đọc mã lỗi, xem trạng thái relay qua CAN.
- Sơ đồ mạch điện (Wiring Diagram) – tài liệu của Toyota (thường có trong service manual).
- Bộ dụng cụ tháo lắp – tua vít, kìm, kéo dây.
6.2 Bước Kiểm Tra Cơ Bản
- Kiểm tra mã lỗi OBD: Nếu có mã lỗi liên quan tới relay (ví dụ: B1234 – “Relay Fuel Pump”), ghi lại.
- Kiểm tra nguồn vào cuộn dây: Dùng multimeter đo điện áp tại chân điều khiển khi công tắc bật. Nếu không có điện áp → có thể là lỗi ở ECU hoặc công tắc.
- Kiểm tra cuộn dây: Đo điện trở giữa hai chân cuộn dây. Giá trị thường nằm trong khoảng 70‑150 Ω. Giá trị quá cao hoặc vô hạn → cuộn dây hỏng.
- Kiểm tra tiếp điểm: Đo điện trở giữa các tiếp điểm khi relay ở trạng thái ON và OFF. Nếu tiếp điểm không thay đổi hoặc có giá trị cao → relay hỏng.
6.3 Thay Thế Relay
- Bước 1: Ngắt nguồn pin (đặt khóa an toàn, rút cáp âm) để tránh chập điện.
- Bước 2: Xác định vị trí relay trên hộp relay hoặc bảng điều khiển.
- Bước 3: Dùng kìm hoặc dụng cụ rút relay (nếu có) để tháo ra. Lưu ý không gây hỏng chân cắm.
- Bước 4: So sánh model, điện áp và công suất của relay mới với relay cũ. Sử dụng relay chính hãng Toyota hoặc thay thế tương đương.
- Bước 5: Lắp relay mới, kết nối lại nguồn và kiểm tra hoạt động.
6.4 Lưu Ý Khi Thay Thế
- Không dùng relay cùng điện áp nhưng công suất thấp hơn, vì sẽ gây quá tải và hỏng nhanh.
- Kiểm tra kết nối đất: Đối với các relay chịu nhiệt cao, đất kém có thể dẫn tới hiện tượng “relay dở”.
- Thường xuyên kiểm tra: Đối với xe làm việc trong môi trường khắc nghiệt (đất đá, nhiệt độ cao), nên kiểm tra relay mỗi 12.000 km.
7. Lợi Ích Và Thách Thức Khi Tích Hợp Relay Trong Xe Toyota
7.1 Lợi Ích
| Lợi Ích | Mô Tả |
|---|---|
| Độ tin cậy cao | Relay chịu nhiệt, rung động, giảm hỏng hóc mạch điều khiển. |
| Tiết kiệm năng lượng | Giảm dòng tiêu thụ của công tắc, hỗ trợ hệ thống start‑stop. |
| Dễ bảo trì | Thay thế nhanh, không ảnh hưởng tới các mạch khác. |
| Tối ưu thiết kế | Giảm số lượng dây, giảm trọng lượng tổng thể. |
| Hỗ trợ chẩn đoán | Mã lỗi OBD cung cấp thông tin chi tiết về lỗi relay. |
| Tính linh hoạt | Dễ dàng mở rộng chức năng (thêm tính năng ánh sáng, sưởi). |
7.2 Thách Thức
| Thách Thức | Giải Pháp |
|---|---|
| Nhiệt độ cao | Sử dụng relay chịu nhiệt, đặt ở vị trí thông thoáng, hoặc dùng tản nhiệt phụ. |
| Rung động mạnh (xe tải, địa hình) | Chọn relay có cấu trúc chống rung, lắp đặt bằng keo silicone hoặc kẹp chắc. |
| Sự cố điện áp (sụt áp pin) | Đảm bảo nguồn cấp ổn định, sử dụng bộ ổn áp (DC‑DC converter) cho các relay quan trọng. |
| Phụ thuộc vào ECU | Khi ECU hỏng, nhiều relay sẽ không hoạt động; cần có quy trình chẩn đoán toàn diện. |
| Chi phí thay thế | Sử dụng relay OEM hoặc thay thế bằng relay chất lượng cao, tránh dùng hàng giả. |
8. Xu Hướng Tương Lai: Relay Thông Minh Và IoT Trong Ô Tô
8.1 Relay Thông Minh (Smart Relay)
Relay thông minh được tích hợp vi xử lý vi mô và giao tiếp CAN/LIN, cho phép:
- Giám sát thời gian thực: Số giờ hoạt động, nhiệt độ, trạng thái điện áp.
- Cập nhật firmware: Cải thiện thuật toán đóng cắt, giảm thời gian trễ.
- Tự động chẩn đoán: Khi phát hiện quá tải, relay sẽ tự ngắt và gửi cảnh báo tới hệ thống OBD.
8.2 Ứng Dụng IoT
Với xu hướng xe kết nối (Connected Car), relay thông minh có thể:
- Gửi dữ liệu lên đám mây: Phân tích xu hướng lỗi, dự đoán bảo trì (predictive maintenance).
- Nhận lệnh từ xa: Ví dụ, qua ứng dụng di động, người dùng có thể bật đèn chiếu sáng trước khi vào xe.
- Tích hợp với hệ thống an ninh: Khi phát hiện xâm nhập, relay sẽ ngắt nguồn tới các thiết bị nhạy cảm.
8.3 Tác Động Đối Với Toyota
Toyota đang đầu tư mạnh vào EV (Electric Vehicle) và Hybrid. Việc triển khai relay thông minh sẽ:
- Cải thiện quản lý pin: Relay pin thông minh giúp cân bằng dòng sạc/xả, kéo dài tuổi thọ.
- Tối ưu hệ thống sạc nhanh: Relay chịu dòng cao (≥200 A) có thể được giám sát để tránh quá tải.
- Tăng tính an toàn: Khi có lỗi, relay có thể tự động ngắt nguồn và kích hoạt hệ thống an toàn.
9. Kết Luận
Relay integration trong các xe Toyota không chỉ là một chi tiết kỹ thuật nhỏ mà là một trục sống quan trọng của hệ thống điện, ảnh hưởng trực tiếp đến độ tin cậy, hiệu suất và an toàn. Từ các relay cơ bản 12 V SPST đến các relay thông minh giao tiếp qua CAN, Toyota đã và đang không ngừng tối ưu hoá thiết kế để đáp ứng nhu cầu ngày càng cao của người dùng và xu hướng công nghệ.
Những điểm quan trọng cần nhớ:
- Hiểu rõ nguyên lý hoạt động của relay để dễ dàng chẩn đoán và sửa chữa.
- Kiểm tra mã lỗi OBD để xác định nhanh vị trí và loại relay gặp sự cố.
- Chọn relay phù hợp (đúng điện áp, công suất, tiêu chuẩn nhiệt) để tránh hỏng nhanh.
- Theo dõi xu hướng relay thông minh – đây sẽ là bước tiến tiếp theo trong việc hiện đại hoá hệ thống điện ô tô.
Với kiến thức này, các kỹ thuật viên, người đam mê ô tô và chủ sở hữu Toyota sẽ tự tin hơn trong việc bảo trì, nâng cấp và tận hưởng trải nghiệm lái xe an toàn, tiện nghi và hiệu quả. Hãy luôn cập nhật thông tin mới nhất và tuân thủ các quy trình bảo dưỡng chuẩn của Toyota để xe luôn ở trong tình trạng tốt nhất.
