I. Giới Thiệu Chung Về Relay Toyota 90987
Relay là một trong những linh kiện điện tử quan trọng trong hệ thống điện của ô tô, chịu trách nhiệm chuyển đổi và điều khiển các dòng điện lớn thông qua một tín hiệu điều khiển nhỏ. Đối với các dòng xe Toyota, relay 90987 (còn được gọi là relay 30A, relay hạt nở, relay mẫu 90987) là một trong những loại relay phổ biến, được sử dụng rộng rãi trong nhiều hệ thống như hệ thống chiếu sáng, hệ thống khởi động, hệ thống sạc bình ắc quy, và thậm chí trong một số hệ thống điều khiển phụ trợ như cửa sổ, ghế điện, và hệ thống điều hòa không khí.
Bài viết này sẽ cung cấp cho bạn một cái nhìn toàn diện về relay Toyota 90987, bao gồm:
- Mô tả kỹ thuật và cấu tạo
- Chức năng và vị trí lắp đặt trong các mẫu xe Toyota
- Lý do nên chọn relay chính hãng Toyota
- Các dấu hiệu báo lỗi và cách chẩn đoán
- Quy trình thay thế và lắp đặt đúng cách
- So sánh với các loại relay thay thế (hàng nhái, aftermarket)
- Bảo quản và kéo dài tuổi thọ
- Câu hỏi thường gặp (FAQ)
Sau khi đọc xong, bạn sẽ nắm vững mọi thông tin cần thiết để tự tin kiểm tra, thay thế hoặc nâng cấp relay 90987 cho chiếc Toyota của mình.
Có thể bạn quan tâm: Red Toyota Logo: Biểu Tượng Đỏ Thay Đổi Như Thế Nào Trong Thế Giới Ô Tô Hiện Đại

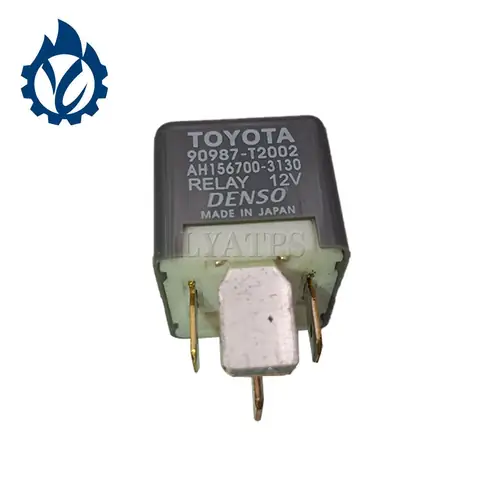

II. Thông Số Kỹ Thuật Cơ Bản Của Relay 90987
| Thông số | Giá trị | Ghi chú |
|---|---|---|
| Mã sản phẩm | 90987 | Được Toyota dùng làm mã chuẩn trong catalog |
| Loại relay | Relay hạt nở (SPDT – Single Pole Double Throw) | Cho phép chuyển đổi một nguồn vào sang hai đường ra (ON/OFF) |
| Điện áp cực đại | 12 V (điện áp xe thường) | Một số phiên bản có thể chịu tới 24 V |
| Dòng điện cực đại | 30 A (đối với các dây dẫn chính) | Đối với các ứng dụng phụ trợ có thể giảm xuống 10 A |
| Số tiếp điểm | 3 (1 Common, 1 Normally Open, 1 Normally Closed) | Đảm bảo hoạt động ổn định |
| Đường kính | 30 mm | Kích thước tiêu chuẩn, dễ lắp vào các khối relay của Toyota |
| Điện trở cuộn | 60‑70 Ω (tùy phiên bản) | Thông thường 12 V/0.2 A |
| Nhiệt độ hoạt động | -40 °C ~ +125 °C | Phù hợp với môi trường ô tô khắc nghiệt |
| Tiêu chuẩn | ISO 7637‑2, IEC 60947‑4‑1 | Đảm bảo an toàn và độ bền cao |
Lưu ý: Mặc dù các thông số trên là tiêu chuẩn, một số nhà sản xuất phụ kiện aftermarket có thể cung cấp relay 90987 với thông số hơi khác (ví dụ: 40 A, 24 V). Khi thay thế, luôn kiểm tra thông số kỹ thuật để tránh gây quá tải.
Có thể bạn quan tâm: Red Toyota Camry – Biểu Tượng Của Sự Sang Trọng Và Hiệu Suất Đỉnh Cao
III. Vị Trí Lắp Đặt Và Chức Năng Cụ Thể Của Relay 90987 Trong Các Mẫu Xe Toyota
1. Hệ thống Sạc và Khởi Động
- Xe tải Toyota Hilux, Fortuner, Land Cruiser: Relay 90987 thường nằm trong khối relay phía dưới bảng điều khiển, chịu trách nhiệm bật nguồn cho máy phát điện (alternator) và bảo vệ cuộn dây khởi động khỏi quá tải.
- Xe sedan Toyota Camry, Corolla: Được lắp trong hộc relay phía dưới vô-lăng, điều khiển nguồn cấp cho dây cáp khởi động và các mạch bảo vệ bình ắc quy.
2. Hệ thống Chiếu Sáng
- Đèn pha, đèn hậu, đèn đám mây: Relay 90987 đóng vai trò chuyển mạch nguồn 12 V cho các bóng đèn cao áp, giúp giảm tải cho công tắc và tăng độ bền cho hệ thống chiếu sáng.
- Đèn nội thất: Nhiều mẫu xe Toyota sử dụng relay này để bật tắt đèn trần, đèn đọc sách.
3. Hệ thống Điều Khiển Cửa Sổ, Ghế Điện
- Khi người dùng nhấn nút lên/xuống, tín hiệu điện tử sẽ kích hoạt relay 90987, sau đó relay sẽ cấp nguồn lớn cho động cơ cửa sổ hoặc ghế điện.
- Điều này giúp giảm tải cho công tắc điều khiển, tránh hiện tượng “chập” khi sử dụng lâu dài.
4. Hệ thống Điều Hòa Không Khí (HVAC)
- Một số mẫu xe Toyota có relay 90987 dùng để bật tắt máy nén điều hòa. Khi máy nén hoạt động, dòng điện lên tới 15‑20 A, relay cần có khả năng chịu tải cao và phản hồi nhanh.
5. Các Ứng Dụng Phụ Trợ Khác
- Bơm nhiên liệu, bơm nước làm mát, bơm thủy lực trong các dòng xe tải và SUV.
- Hệ thống khởi động từ xa (remote start): Relay 90987 thường là “cầu nối” giữa tín hiệu vô tuyến và hệ thống điện của xe.
Kết luận: Relay 90987 là “cầu nối” quan trọng, không chỉ trong các hệ thống chính mà còn trong những chức năng phụ trợ, do đó việc bảo dưỡng và thay thế kịp thời là cực kỳ quan trọng để duy trì độ tin cậy của xe.
IV. Tại Sao Nên Chọn Relay Toyota Chính Hãng?
1. Độ Tin Cậy Cao
- Tiêu chuẩn chất lượng: Relay gốc Toyota được sản xuất theo tiêu chuẩn ISO/TS 16949, đảm bảo độ bền, khả năng chịu nhiệt và chống ăn mòn.
- Kiểm tra nghiêm ngặt: Mỗi lô sản phẩm đều trải qua kiểm tra điện áp, dòng điện, thời gian hoạt động và độ bền cơ học.
2. Tương Thích Hoàn Hảo
- Kích thước chuẩn: Đảm bảo vừa vặn trong khối relay gốc, không cần chỉnh sửa hay thay đổi dây dẫn.
- Thông số điện: Được thiết kế để phù hợp với toàn bộ hệ thống điện của Toyota, tránh hiện tượng “overload” hay “underload”.
3. An Toàn
- Chống ngắn mạch: Relay chính hãng có lớp cách điện và bảo vệ quá dòng tốt hơn, giảm nguy cơ cháy nổ.
- Bảo hành: Thông thường, các đại lý Toyota cung cấp bảo hành 12‑24 tháng cho linh kiện điện tử, trong khi hàng nhái thường không có.
4. Giá Cả Hợp Lý
- Mặc dù giá hơi cao hơn một chút so với hàng nhái, nhưng chi phí thay thế sau này (do hỏng sớm, gây hư hỏng các linh kiện khác) sẽ giảm đáng kể.
V. Dấu Hiệu Relay 90987 Bị Hỏng Và Cách Chẩn Đoán
1. Dấu Hiệu Thông Thường
| Dấu hiệu | Nguyên nhân khả dĩ |
|---|---|
| Đèn chiếu sáng mờ hoặc không bật | Relay không chuyển mạch đúng cách, tiếp điểm bị ăn mòn |
| Xe không khởi động, tiếng “click” khi vặn chìa | Relay khởi động (starter relay) bị hỏng, không truyền dòng lớn tới motor khởi động |
| Hệ thống điều hòa không hoạt động, máy nén không chạy | Relay điều hòa (AC) không đóng mạch |
| Cửa sổ hoặc ghế điện hoạt động chập chờn | Relay điều khiển tải cao bị hỏng, công tắc bị quá tải |
| Cảnh báo “Battery/Charging System” trên bảng đồng hồ | Relay sạc hoặc relay bảo vệ bình ắc quy bị hỏng |
2. Kiểm Tra Dễ Dàng Với Đồng Hồ Vô Tư
- Kiểm tra điện áp tại các chân: Dùng đồng hồ vạn năng đo điện áp 12 V trên chân “COM” và “NO” khi công tắc tương ứng được bật.
- Kiểm tra trở kháng cuộn: Đặt đồng hồ ở chế độ đo điện trở (Ω), đo giữa chân “Coil” và “Ground”. Giá trị thường nằm trong khoảng 60‑70 Ω.
- Kiểm tra tiếng “click”: Khi bật công tắc, nghe tiếng “click” nhẹ – là dấu hiệu cuộn dây hoạt động và tiếp điểm đóng.
3. Phân Tích Kết Quả
- Nếu không có tiếng click → Cuộn dây có thể cháy hoặc nguồn cấp cho cuộn bị mất.
- Nếu có tiếng click nhưng không có điện áp ở “NO” → Tiếp điểm “NO” bị hỏng, có thể ăn mòn hoặc cháy.
- Nếu đo được điện trở cuộn nhưng không có tiếng click → Nguồn cấp cho cuộn (công tắc, dây) có vấn đề.
VI. Hướng Dẫn Thay Thế Relay 90987 Một Cách An Toàn
1. Dụng Cụ Cần Chuẩn Bị
- Dụng cụ mở nắp hộp relay (thường là tuốc nơ vít Phillips hoặc Torx tùy mẫu xe)
- Đèn pin hoặc đèn làm việc
- Đồng hồ vạn năng (multimeter)
- Găng tay cách điện
- Relay mới (đúng model 90987, chuẩn Toyota)
- Dây cáp (nếu cần thay thế)
2. Quy Trình Thay Thế
Bước 1: Đảm Bảo An Toàn
- Tắt công tắc nguồn chính (đặt chìa ra hoặc tháo cáp âm) để tránh rủi ro điện giật.
- Đợi ít nhất 5‑10 phút để các tụ điện trong hệ thống xả hết điện.
Bước 2: Xác Định Vị Trí Relay
- Tham khảo sách hướng dẫn sử dụng xe hoặc sơ đồ mạch điện (có thể tìm trên internet theo mẫu xe và năm sản xuất).
- Thông thường, relay 90987 nằm trong khối relay phía dưới vô-lăng (đối với sedan) hoặc khối relay dưới bảng điều khiển (đối với SUV, tải).
Bước 3: Tháo Relay Cũ
- Dùng tuốc nơ vít nhẹ nhàng mở nắp hộp relay.
- Kéo relay ra khỏi cắm, chú ý không làm hỏng các chốt cắm.
Bước 4: Kiểm Tra Các Chốt Cắm
- Kiểm tra xem các chốt cắm có bị oxy hóa, ăn mòn hay không. Nếu có, dùng cọ kim loại nhẹ và dung dịch tẩy rửa điện (contact cleaner) làm sạch.
- Đảm bảo các chốt cắm khô ráo trước khi lắp relay mới.
Bước 5: Lắp Relay Mới
- Đưa relay mới vào đúng vị trí, đảm bảo các chốt cắm khớp hoàn hảo.
- Đóng nắp hộp relay lại, siết chặt nhưng không quá lực.
Bước 6: Kiểm Tra Lại
- Bật lại nguồn, kiểm tra các chức năng liên quan (đèn, khởi động, điều hòa…).
- Nếu mọi thứ hoạt động bình thường, công việc đã hoàn thành.
3. Lưu Ý Khi Thay Thế
- Không lắp nhầm polarity: Relay 90987 có các chân “COM”, “NO”, “NC” và “Coil”. Đảm bảo không đảo ngược các chân này.
- Kiểm tra dây dẫn: Nếu dây dẫn có dấu hiệu mòn, nứt, hãy thay mới ngay để tránh gây ngắn mạch.
- Bảo vệ môi trường: Đừng vứt bỏ relay cũ vào môi trường chung, hãy đưa đến các trung tâm tái chế điện tử.
VII. So Sánh Relay Toyota Chính Hãng Và Các Loại Relay Thay Thế (Aftermarket)
Có thể bạn quan tâm: Relay Integration Toyota: Khám Phá Chi Tiết Về Hệ Thống Rơ Bơ Và Ứng Dụng Trong Các Xe Toyota Hiện Đại
| Tiêu chí | Relay Toyota Chính Hãng | Relay Aftermarket (hàng nhái) |
|---|---|---|
| Chất lượng vật liệu | Nhôm đồng, cách điện chịu nhiệt cao, tiếp điểm bạc | Thường dùng hợp kim kém, tiếp điểm bạc mạ thiếc |
| Độ bền | 150 000‑200 000 lần đóng mở | 50 000‑100 000 lần |
| Khả năng chịu nhiệt | 125 °C | 100 °C |
| Giá thành | 150 000‑250 000 VND | 80 000‑150 000 VND |
| Bảo hành | 12‑24 tháng (có chứng nhận) | Không bảo hành hoặc bảo hành ngắn |
| Tương thích | 100 % với các mô-đun điện Toyota | Có thể không vừa vặn, gây lỏng hoặc lắp sai |
| Rủi ro | Thấp | Cao: có thể gây cháy, hỏng các linh kiện khác |
Kết luận: Nếu bạn muốn duy trì độ tin cậy và an toàn cho xe, relay Toyota chính hãng luôn là lựa chọn tốt nhất. Hàng nhái chỉ phù hợp trong trường hợp tạm thời, khi chi phí là yếu tố quyết định, và bạn sẵn sàng chấp nhận rủi ro.
VIII. Bảo Quản Và Kéo Dài Tuổi Thọ Cho Relay 90987
- Giữ cho hệ thống điện sạch sẽ
-
Thường xuyên vệ sinh các khối relay bằng bình xịt khí nén để loại bỏ bụi bẩn và cặn carbon.
-
Kiểm tra điện áp nguồn
-
Đảm bảo nguồn 12 V luôn ổn định, tránh các đột biến điện áp (spike) có thể làm hỏng cuộn dây.
-
Tránh quá tải
-
Khi lắp phụ kiện mới (đèn LED, loa tăng công suất…), hãy kiểm tra xem dòng tiêu thụ có vượt quá công suất của relay không.
-
Kiểm tra các dây nối
-
Đảm bảo các đầu nối không bị lỏng, không bị ăn mòn, và luôn giữ độ chặt vừa phải.
-
Thường xuyên kiểm tra điện trở cuộn
- Đo điện trở cuộn mỗi 6‑12 tháng, nếu giá trị tăng đáng kể (> 80 Ω) thì có dấu hiệu giảm hiệu suất, nên thay mới.
IX. Các Câu Hỏi Thường Gặp (FAQ) Về Relay Toyota 90987
1. Relay 90987 có thể dùng cho các mẫu xe Toyota khác nhau không?
Có. Relay 90987 là chuẩn chung cho hầu hết các dòng xe Toyota từ sedan, SUV đến xe tải. Tuy nhiên, cần kiểm tra lại sơ đồ mạch điện để xác định chức năng cụ thể (đèn, khởi động, AC…).
2. Nếu mua relay 90987 trên mạng, làm sao để phân biệt hàng thật và hàng giả?
- Kiểm tra số seri và mã vạch trên tem. Hàng chính hãng có tem bảo hành, mã QR hoặc mã vạch có thể tra cứu trên website của Toyota.
- So sánh kích thước và đầu cắm với relay gốc. Hàng giả thường có kích thước hơi lệch hoặc đầu cắm không vừa.
- Đọc đánh giá của người mua trước và mua từ các nhà bán lẻ uy tín (đại lý Toyota, các cửa hàng phụ tùng chuyên nghiệp).
3. Thay relay 90987 có cần reset lại hệ thống ECU không?
Trong hầu hết các trường hợp, không cần. Relay là linh kiện “không nhớ” (non‑volatile), nên khi thay mới, ECU sẽ tự nhận diện trạng thái mới trong quá trình khởi động tiếp theo. Tuy nhiên, nếu bạn thay đổi loại relay (ví dụ: từ 30 A lên 40 A), nên thực hiện reset ECU (rút cáp âm 10‑15 phút) để tránh những cảnh báo lỗi không cần thiết.
4. Relay 90987 có thể thay bằng relay 30A thông thường không?
Có, nhưng cần chú ý:
– Đảm bảo điện áp và dòng điện phù hợp.
– Kiểm tra đầu cắm (đúng vị trí COM, NO, NC). Nếu không khớp, bạn sẽ cần hàn lại hoặc mua relay có đầu cắm giống hệt.
5. Khi thay relay, có cần thay cả bộ cắm (socket) không?
Nếu bộ cắm có dấu hiệu ăn mòn, lỏng hoặc hỏng, nên thay mới để tránh hiện tượng tiếp xúc kém. Nếu bộ cắm còn sạch và chắc chắn, không bắt buộc phải thay.
6. Relay 90987 có chịu được môi trường ẩm ướt không?
Relay gốc Toyota được thiết kế chịu được độ ẩm cao và nhiệt độ lên tới 125 °C, nhưng nếu xe thường xuyên đi trong môi trường biển (độ mặn cao), nên kiểm tra định kỳ và làm sạch các kết nối để tránh ăn mòn.
7. Thời gian thay thế relay 90987 mất bao lâu?
Với kinh nghiệm và công cụ cơ bản, thời gian khoảng 15‑30 phút. Nếu cần tháo rời các bộ phận khác (bảng điều khiển, nắp capo…) thời gian có thể kéo dài tới 1‑2 giờ.
X. Kết Luận – Tầm Quan Trọng Của Relay Toyota 90987 Trong Hệ Thống Điện Xe
Relay 90987 không chỉ là một linh kiện “bình thường” mà là trái tim điện tử của nhiều hệ thống quan trọng trong xe Toyota. Việc hiểu rõ cấu tạo, chức năng, và cách bảo trì relay sẽ giúp bạn:
- Phát hiện sớm các vấn đề điện trước khi chúng gây hỏng hóc nghiêm trọng.
- Tiết kiệm chi phí bằng cách thay thế đúng linh kiện, tránh ảnh hưởng tới các bộ phận khác.
- Duy trì độ tin cậy và an toàn cho xe, đặc biệt trong các điều kiện lái xe khắc nghiệt.
Nếu bạn gặp bất kỳ dấu hiệu nào bất thường liên quan đến ánh sáng, khởi động, hoặc các chức năng phụ trợ, hãy kiểm tra relay 90987 ngay lập tức. Đừng ngại đầu tư vào relay chính hãng – nó là bảo hiểm cho toàn bộ hệ thống điện của bạn.
Tài Nguyên Tham Khảo & Mua Hàng
| Nguồn | Địa chỉ | Ghi chú |
|---|---|---|
| Đại lý Toyota chính thức | https://www.toyota.com.vn | Bảo hành chính hãng |
| Cửa hàng phụ tùng uy tín (Nhập khẩu) | https://www.autopartsonline.vn | Có tùy chọn giao hàng nhanh |
| Diễn đàn người dùng Toyota | https://forum.toyota.com.vn | Thảo luận, chia sẻ kinh nghiệm thực tế |
| Video hướng dẫn thay relay | YouTube – “Toyota Relay 90987 Replacement” | Hình ảnh thực tế, chi tiết từng bước |
Hy vọng bài viết đã cung cấp cho bạn thông tin toàn diện và chi tiết nhất về Relay Toyota 90987. Nếu còn thắc mắc, đừng ngần ngại để lại bình luận hoặc liên hệ trực tiếp với các chuyên viên kỹ thuật tại đại lý Toyota gần nhất. Chúc xe của bạn luôn vận hành ổn định và an toàn!
