Khi sở hữu một chiếc xe ô tô điện VinFast E34, việc nắm vững hệ thống điện trở thành yếu tố sống còn để chủ xe chủ động trong bảo dưỡng và thợ sửa chữa xử lý sự cố một cách chính xác. Khác với xe động cơ đốt trong truyền thống, xe điện có cấu tạo điện tử phức tạp với hai hệ thống điện thấp áp và cao áp hoạt động song song. Sơ đồ mạch điện VinFast E34 chính là chìa khóa để mở khóa sự hiểu biết sâu sắc về các mạch điện, giúp tiết kiệm thời gian, chi phí và đảm bảo an toàn tối đa trong mọi thao tác kỹ thuật. Bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện nhất về bộ tài liệu kỹ thuật quan trọng này, từ cấu trúc chi tiết đến ứng dụng thực tế trên đường.
Có thể bạn quan tâm: Rèm Che Nắng Mitsubishi Xpander 2026-2026: Đánh Giá Chi Tiết, So Sánh Và Trải Nghiệm Thực Tế
Có thể bạn quan tâm: Quyết Định Thanh Lý Xe Ô Tô Của Công Ty: Quy Trình Chi Tiết Và Lưu Ý Quan Trọng
Sơ đồ mạch điện VinFast E34 là gì?

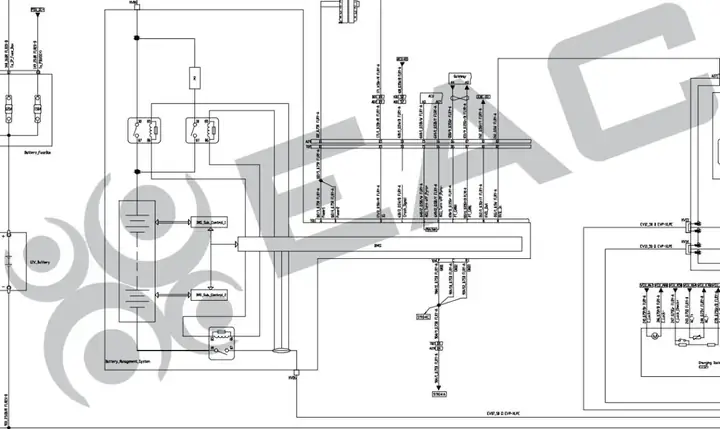

Sơ đồ mạch điện VinFast E34 là một bộ tài liệu kỹ thuật tổng hợp, thường được trình bày dưới dạng file PDF, bao gồm toàn bộ các sơ đồ chi tiết của hệ thống điện trên xe. Nó không chỉ đơn thuần là hình vẽ kết nối, mà là một bản đồ dẫn đường cho mọi hoạt động bảo dưỡng, chẩn đoán và sửa chữa. Tài liệu này mô tả rõ ràng từng linh kiện, cảm biến, bộ điều khiển, đường dây cáp, cách thức kết nối giữa chúng và chức năng cụ thể của từng mạch điện. Đối với người sở hữu VinFast E34, đây là công cụ không thể thiếu để hiểu chiếc xe của mình, trong khi với thợ sửa, nó là cơ sở để thực hiện công việc chính xác, an toàn và hiệu quả.
Có thể bạn quan tâm: Kinh Nghiệm Lái Xe Ô Tô An Toàn Dành Cho Phụ Nữ
Cấu trúc hệ thống điện trên VinFast E34
Để hiểu giá trị của sơ đồ mạch điện VinFast E34, trước tiên chúng ta cần nắm được cấu trúc tổng quan của hệ thống điện trên dòng xe điện này. Hệ thống được chia thành hai nhóm chính hoạt động ở hai mức điện áp khác nhau, mỗi nhóm đảm nhận những chức năng riêng biệt nhưng có sự phối hợp chặt chẽ.
Hệ thống điện thấp áp (12V)
Hệ thống điện thấp áp, hoạt động ở mức 12V, là “hệ thần kinh” phụ trợ của toàn bộ xe. Nó cung cấp nguồn điện cho hầu hết các thiết bị tiêu dùng và điều khiển không yêu cầu công suất lớn. Các thành phần chính trong hệ thống này bao gồm:
- Hệ thống chiếu sáng: Đèn pha, đènPosition, đèn stop, đèn hậu, đèn cabin.
- Hệ thống tín hiệu và cảnh báo: Còi, đèn xi-nhan, đèn hazard.
- Hệ thống tiện ích: Gương chỉnh điện, kính điện, gạt mưa, máy lạnh (blower), hệ thống âm thanh.
- Bộ lắp ráp điện: Các cầu chì, rơ le, switch, và hộp cầu chì (fuse box).
- Bộ điều khiển (ECU) cho các hệ thống phụ: ECU cửa, ECU điều hòa, v.v.
Trong sơ đồ mạch điện VinFast E34, phần điện thấp áp thường được thể hiện chi tiết với các sơ đồ kết nối từ hộp cầu chì chính đến từng thiết bị, giúp thợ dễ dàng theo dõi đường dẫn điện và xác định vị trí cầu chì, rơ le tương ứng với từng chức năng.
Hệ thống điện cao áp (400V/800V)
Đây là “trái tim” của xe điện VinFast E34, hoạt động ở điện áp rất cao (thường từ 300V đến 400V trở lên tùy model) để truyền tải công suất lớn cho động cơ điện và hệ thống sạc. Hệ thống này bao gồm:
- Bộ pin (Battery Pack): Nguồn năng lượng chính, thường là pin lithium-ion, được phân thành nhiều module.
- Bộ điều khiển pin (BMS – Battery Management System): Quản lý sạc/xả, cân bằng điện áp, nhiệt độ và bảo vệ pin.
- Bộ biến áp/điện hóa (On-board Charger – OBC): Chuyển đổi điện xoay chiều từ nguồn sạc thành điện xung một chiều để sạc pin.
- Bộ điều khiển động cơ (Motor Controller/Inverter): Chuyển đổi điện xung một chiều từ pin thành điện xoay chiều ba pha để điều khiển động cơ điện.
- Động cơ điện (Electric Motor): Tạo ra lực đẩy cho xe.
- Hệ thống sạc: Cổng sạc, kết nối, và các cảm biến liên quan.
Phần điện cao áp trong sơ đồ mạch điện VinFast E34 được trình bày với các mạch điện mạnh, các điểm nối lớn (high voltage connectors), và các cảm biến áp suất, nhiệt độ. Đây là phần đòi hỏi sự cẩn trọng tối đa vì nguy cơ điện giật rất cao.
Có thể bạn quan tâm: Phần Mềm Phạt Nguội Xe Ô Tô Là Gì? Cách Thức Hoạt Động Và Lưu Ý Quan Trọng
Tại sao sơ đồ mạch điện lại quan trọng với chủ xe và thợ sửa?
Việc sở hữu và hiểu rõ sơ đồ mạch điện VinFast E34 mang lại những lợi ích thiết thực, trực tiếp đến trải nghiệm sử dụng và bảo trì chiếc xe.
Đối với chủ xe, tài liệu này trao quyền kiểm soát. Khi gặp sự cố phổ biến như đèn không sáng, điều hòa không lạnh, hay xe không sạc được, thay vì hoàn toàn phụ thuộc vào gara, chủ xe có thể tự xác định được vấn đề nằm ở đâu. Chẳng hạn, nếu đèn cabin không hoạt động, với sơ đồ mạch điện, bạn có thể nhanh chóng tra ra cầu chì nào chịu trách nhiệm, kiểm tra switch cửa, hay đường dây đến đèn. Điều này giúp bạn đàm phán tốt hơn với thợ sửa, tránh bị “vẽ bừa” và tốn kém không cần thiết. Hơn nữa, khi thực hiện bảo dưỡng định kỳ tại nhà như kiểm tra ắc quy 12V, lau chùi các đầu cảm biến, sơ đồ mạch là người bạn đồng hành đáng tin cậy để xác định vị trí chính xác các thành phần.
Đối với thợ sửa chữa, giá trị của sơ đồ mạch điện VinFast E34 càng được nhân lên gấp bội. Xe điện là lĩnh vực mới, đòi hỏi tư duy và kỹ năng khác biệt so với xe đốt trong. Sơ đồ mạch cung cấp một cái nhìn hệ thống, giúp thợ hiểu rõ luồng điện, cách các bộ điều khiển giao tiếp với nhau, và các điểm kiểm tra chẩn đoán (test point) quan trọng. Khi một lỗi phát sinh, thay vì mò mẫm, thợ có thể dựa vào sơ đồ để xác định nhanh khả năng hỏng: có phải do cầu chì, do cảm biến, hay do lỗi phần mềm ECU? Quy trình này rút ngắn đáng kể thời gian chẩn đoán, nâng cao độ chính xác và hạn chế tối đa rủi ro gây hỏng hóc thứ cấp do thao tác sai. Đặc biệt, với hệ thống điện cao áp, việc nắm rõ sơ đồ giúp thợ tuân thủ nghiêm ngặt các quy trình an toàn như cách xả điện (discharge) trước khi chạm vào các bộ phận.
Cách sử dụng sơ đồ mạch điện trong sửa chữa thực tế
Áp dụng sơ đồ mạch điện VinFast E34 vào thực tế là một quy trình có hệ thống. Dưới đây là các bước cơ bản mà một thợ sửa có thể tham khảo:
Bước 1: Xác định triệu chứng và hệ thống liên quan. Khi khách hàng báo lỗi, hãy phân tích triệu chứng để xác định vấn đề thuộc hệ thống nào. Ví dụ, xe không đề được có thể liên quan đến hệ thống điện cao áp (pin, BMS, inverter) hoặc hệ thống khởi động (start-stop) thuộc điện thấp áp.
Bước 2: Tra cứu sơ đồ mạch tương ứng. Trong file PDF, tìm đến sơ đồ mạch của hệ thống đó. Mỗi sơ đồ thường có mã số (ví dụ: “12V Power Distribution”, “HV Battery System”) và chú thích rõ ràng.
Bước 3: Xác định thành phần chính và đường dẫn. Trên sơ đồ, tìm thành phần bị nghi ngờ (ví dụ: relay sạc, cảm biến nhiệt độ pin). Sau đó, theo đường dây điện (wire trace) để xác định các điểm kết nối, cầu chì, switch, và ECU điều khiển liên quan.
Bước 4: Kiểm tra thực tế trên xe. Dùng dụng cụ như đồng hồ đo VOM (multimeter), test light, hoặc thiết bị chẩn đoán OBD2 để kiểm tra điện áp, độ điện trở, tín hiệu tại các điểm trên sơ đồ. So sánh kết quả đo với giá trị trong sơ đồ (nếu có) để xác định bất thường.
Bước 5: Thay thế hoặc sửa chữa. Sau khi xác định được linh kiện hỏng, tiến hành thay thế hoặc sửa chữa theo quy trình, luôn tham chiếu lại sơ đồ mạch để đảm bảo kết nối đúng.
Ví dụ cụ thể: Xe VinFast E34 không sạc được. Tra sơ đồ hệ thống sạc (OBC, connector sạc, BMS). Kiểm tra điện áp tại cổng sạc, đo độ điện trở của dây cáp, kiểm tra relay và cầu chì trong hộp cầu chì điện thấp áp điều khiển OBC. Có thể phát hiện ra cầu chì đã cháy hoặc relay hỏng – vấn đề dễ sửa mà không cần thay thế cả bộ OBC đắt tiền.
Lưu ý an toàn tối đa khi làm việc với hệ thống điện cao áp
Làm việc với hệ thống điện cao áp trên VinFast E34 là công việc nguy hiểm tiềm ẩn, đòi hỏi sự tuân thủ nghiêm ngặt các quy trình an toàn. Sơ đồ mạch điện thường có các cảnh báo và ký hiệu đặc biệt (như biểu tượng sấm sét, màu cam đỏ cho dây cao áp). Một số nguyên tắc bắt buộc:
- Luôn xả điện (power down và isolate): Trước khi chạm vào bất kỳ thành phần nào có chứa dây cao áp (pin, inverter, OBC, động cơ), phải đảm bảo đã tắt công tắc chính (service disconnect), rút cọc sạc, và sử dụng dụng cụ chuyên dụng để xả điện tích trong các tụ điện. Thời gian xả có thể lên đến vài phút.
- Đeo thiết bị bảo hộ cá nhân (PPE): Găng tay cách điện cao áp, giày cách điện, kính bảo hôm. Không làm việc một mình.
- Xác nhận không có điện: Dùng đồng hồ đo chuyên dụng cao áp để kiểm tra xem đã an toàn hay trước khi thao tác.
- Không tự ý tháo dỡ: Không tháo các kết nối cao áp khi chưa hiểu rõ chức năng và an toàn. Một số kết nối có cơ chế khóa đặc biệt.
- Tuân thủ hướng dẫn từ hãng: Sơ đồ mạch điện VinFast E34 thường đi kèm với các tài liệu hướng dẫn sửa chữa chính thức từ VinFast. Luôn ưu tiên các hướng dẫn đó.
Vi phạm các nguyên tắc an toàn này không chỉ đe dọa tính mạng mà còn có thể gây hư hỏng nghiêm trọng cho hệ thống điện tử của xe.
Mẹo tối ưu hiệu suất và bảo dưỡng dựa trên sơ đồ mạch
Ngoài chẩn đoán sự cố, sơ đồ mạch điện VinFast E34 còn là công cụ hữu ích cho việc bảo dưỡng định kỳ và tối ưu hiệu suất. Bằng cách hiểu rõ các mạch điện, bạn có thể thực hiện những việc sau:
- Kiểm tra kết nối và tiếp địa: Sơ đồ mạch cho biết vị trí các điểm tiếp địa (ground points). Định kỳ, bạn có thể kiểm tra và làm sạch các điểm tiếp địa này (thường có dấu chấm đen hoặc ký hiệu GND) để đảm bảo kết nối điện tốt, tránh hiện tượng người dẫn điện gây ra lỗi cảm biến hoặc hoạt động bất thường của các bộ phận.
- Theo dõi hệ thống sạc: Từ sơ đồ, bạn biết rõ đường dẫn từ cổng sạc đến OBC và pin. Nếu cảm thấy tốc độ sạc chậm bất thường, có thể kiểm tra các cầu chì liên quan, độ ăn mòn của đầu cắm sạc (tra sơ đồ để biết có cảm biến nhiệt độ không) thay vì vội vàng nghi ngờ pin.
- Đánh giá tình trạng pin: Sơ đồ mạch hệ thống pin cho thấy các cảm biến nhiệt độ và điện áp module. Nếu có báo lỗi pin, tham chiếu sơ đồ giúp xác định module nào có dấu hiệu bất thường nhiệt độ, từ đó đưa ra biện pháp làm mát hoặc bảo dưỡng phù hợp.
- Tối ưu hóa tiêu thụ điện: Hiểu rõ mạch điện của các phụ tải (như đèn, máy lạnh) giúp bạn nhận biết những thiết bị nào ngốn nhiều điện và cách chúng được điều khiển. Điều này hỗ trợ việc quản lý năng lượng, ví dụ như tắt các thiết bị không cần thiết khi xe đang sạc để tăng tốc độ sạc.
Kết luận
Sơ đồ mạch điện VinFast E34 không đơn thuần là một bản vẽ kỹ thuật, mà là cẩm nang sống còn cho bất kỳ ai làm chủ hoặc chăm sóc chiếc xe điện này. Nó cung cấp sự hiểu biết sâu sắc về cấu trúc phức tạp của hệ thống điện, từ mạch thấp áp đến hệ thống cao áp nguy hiểm. Việc sở hữu và thành thạo tài liệu này cho phép chủ xe chủ động bảo dưỡng, tiết kiệm chi phí sửa chữa, đồng thời trao cho thợ công nghệ khả năng chẩn đoán nhanh chóng, chính xác và an toàn tuyệt đối. Trong kỷ nguyên xe điện, kiến thức về hệ thống điện là yếu tố then chốt để duy trì hiệu suất và độ bền của xe. Hãy coi sơ đồ mạch điện VinFast E34 như một kho tàng thông tin quý giá, luôn sẵn sàng bên cạnh bạn trong mọi hành trình trên đường.
