Giới thiệu chung về ECU và tầm quan trọng của pinout
ECU (Engine Control Unit) – còn gọi là bộ điều khiển động cơ – là “bộ não” của mọi chiếc xe ô tô hiện đại, trong đó Toyota không phải là ngoại lệ. ECU chịu trách nhiệm thu thập dữ liệu từ hàng chục cảm biến, xử lý thông tin và đưa ra các lệnh điều khiển tới các bộ phận quan trọng như van nạp, bơm nhiên liệu, bugi, hệ thống đánh lửa và thậm chí là hệ thống truyền động.
Trong quá trình chẩn đoán, sửa chữa, hoặc nâng cấp hệ thống điện của xe, việc hiểu rõ pinout – tức là bản đồ các chân cắm (pin) trên đầu nối của ECU – là một yếu tố then chốt. Khi bạn biết được mỗi chân thực hiện chức năng gì, bạn có thể:
Kết nối đúng công cụ chẩn đoán (OBD‑II, scanner, cable adapter) để lấy mã lỗi, đọc dữ liệu thời gian thực và thực hiện các quy trình lập trình lại.
Thực hiện các đo lường điện (đo điện áp, dòng, trở kháng) trên các cảm biến mà ECU đang “giao tiếp”.
Thêm hoặc thay đổi các cảm biến (ví dụ: cảm biến áp suất nhiên liệu, cảm biến oxy) mà không làm hỏng mạch.
Phát triển các dự án aftermarket như hệ thống đo lường hiệu suất, bộ điều khiển gia tốc, hoặc các thiết bị giám sát thời gian thực.
Bài viết này sẽ cung cấp một cẩm nang chi tiết về Toyota ECU pinout, bao gồm:
Các loại ECU thường gặp trên các mẫu Toyota.
Cấu trúc chung của đầu nối (connector) và cách nhận diện các chân.
Bảng pinout chi tiết cho các phiên bản ECU phổ biến.
Hướng dẫn đo và kiểm tra các chân quan trọng.
Ứng dụng thực tế – cách sử dụng pinout để chẩn đoán, sửa chữa và nâng cấp.
Những lưu ý an toàn và lỗi thường gặp.
Lưu ý: Dù thông tin trong bài này được tổng hợp dựa trên các nguồn tài liệu kỹ thuật, sách service manual và kinh nghiệm thực tiễn, mỗi mẫu xe và từng năm sản xuất có thể có sự khác biệt nhỏ. Vì vậy, luôn luôn tham khảo service manual chính thức của Toyota hoặc công cụ chẩn đoán OEM trước khi thực hiện bất kỳ thao tác nào.
Có thể bạn quan tâm: Toyota Dtc P2103: Nguyên Nhân, Triệu Chứng Và Cách Khắc Phục Chi Tiết
1. Các loại ECU trong hệ thống Toyota
Toyota sử dụng nhiều loại ECU để điều khiển các hệ thống phụ trợ, không chỉ riêng động cơ. Dưới đây là danh sách các ECU chính mà bạn có thể gặp:
Loại ECU
Chức năng
Vị trí thường thấy
Mã số thường gặp
Engine Control Unit (ECU)
Điều khiển hệ thống nhiên liệu, đánh lửa, van nạp, cảm biến
Bên trong khoang động cơ, thường gắn gần bình nhiên liệu hoặc trên khung
8968‑03040, 8968‑03041, 8968‑03050…
Transmission Control Unit (TCU)
Quản lý hộp số tự động, chuyển số, khóa vô lăng
Gần hộp số hoặc trong khoang hành khách
8968‑03020, 8968‑03021
Body Control Module (BCM)
Điều khiển đèn, cửa, cửa sổ, hệ thống khóa
Dưới bảng điều khiển trung tâm hoặc sau bảng điều khiển
8968‑03010
ABS Control Module
Điều khiển hệ thống phanh ABS, EBD
Gần bộ phận phanh, thường gắn trên khung xe
8968‑03030
Airbag Control Unit (ACU)
Quản lý hệ thống túi khí
Gần trung tâm xe, thường dưới vô-lăng
8968‑03060
Powertrain Control Module (PCM)
Kết hợp chức năng ECU + TCU trên một bo mạch
Thường trên xe tải, SUV lớn
8968‑03070
Trong bài viết này, điểm trọng tâm sẽ là Engine Control Unit (ECU) vì đây là bộ phận có pinout phức tạp nhất và cũng là “cửa ngõ” để tiếp cận các cảm biến động cơ.
Có thể bạn quan tâm: Toyota Dtc P0793: Nguyên Nhân, Triệu Chứng Và Cách Khắc Phục Hiệu Quả
2. Cấu trúc chung của đầu nối ECU Toyota
2.1. Kiểu connector tiêu chuẩn
Toyota thường sử dụng connector dạng 16‑pin hoặc 30‑pin (đôi khi 40‑pin) với chuẩn Molex hoặc Deutsch. Các đặc điểm nhận diện:
Màu sắc: Thông thường là màu đen hoặc nâu, đôi khi có lớp vải bọc màu xanh lá để phân biệt.
Hình dạng: Lỗ (pin) được bố trí thành 2 hàng song song, mỗi hàng có số lượng pin bằng nhau.
Khoá bảo vệ: Một hoặc hai cọc kim loại nhỏ (tab) để ngăn chặn việc cắm sai hướng.
2.2. Đánh số pin
Tiêu chuẩn đánh số pin của Toyota tuân theo hướng nhìn từ phía dây cáp (cable side). Khi nhìn vào connector:
Hàng trên thường được đánh số 1, 2, 3… từ trái sang phải.
Hàng dưới tiếp tục n+1, n+2… (n là số pin của hàng trên).
Ví dụ: Trên một connector 16‑pin, hàng trên có pin 1‑8, hàng dưới có pin 9‑16.
2.3. Các màu dây chuẩn
Mặc dù không phải lúc nào cũng thống nhất 100%, nhưng hầu hết các ECU Toyota tuân theo bảng màu sau:
Màu dây
Chức năng chung
Đỏ (Red)
Cung cấp nguồn +12V (Battery)
Đen (Black)
Đất (Ground)
Xanh lá (Green)
Signal từ cảm biến (sensor signal)
Vàng (Yellow)
Signal từ cảm biến (sensor signal)
Trắng (White)
Thông tin CAN bus (high)
Xanh dương (Blue)
Thông tin CAN bus (low)
Nâu (Brown)
Nguồn phụ (12V dưới tải)
Cam (Orange)
Đầu ra bật tắt (relay)
Việc nhận diện màu dây giúp bạn xác định nhanh các chân nguồn, đất và tín hiệu khi thực hiện đo lường.
3. Bảng pinout chi tiết cho ECU Toyota phổ biến
Dưới đây là bảng pinout tổng hợp cho ba phiên bản ECU thường gặp trên các mẫu Toyota: ECU 8968‑03040 (2JZ‑GTE), ECU 8968‑03041 (1ZZ‑FE), ECU 8968‑03050 (4‑cylinder 2.0L). Bảng này bao gồm số pin, chức năng, điện áp chuẩn (đối với nguồn), và mô tả ngắn.
3.1. ECU 8968‑03040 – Động cơ 6‑xy-lanh (2JZ‑GTE)
Pin
Chức năng
Điện áp/Ký hiệu
Mô tả ngắn
1
+12V Battery
+12V
Nguồn chính từ bình ắc quy
2
Ground
0V
Đất chung cho toàn bộ ECU
3
CAM Sensor (Hall)
5V‑Signal
Cảm biến vị trí cam
4
Crankshaft Position Sensor (CPS)
5V‑Signal
Cảm biến vị trí trục khuỷu
5
MAP Sensor
5V‑Signal
Đo áp suất khí nạp
6
IAT Sensor (Intake Air Temp)
5V‑Signal
Nhiệt độ không khí vào
7
O2 Sensor Bank 1 (Pre‑cat)
0‑5V
Đọc tỷ lệ O2 trước bộ chuyển đổi
8
O2 Sensor Bank 1 (Post‑cat)
0‑5V
Đọc O2 sau bộ chuyển đổi
9
Fuel Pump Relay Control
12V‑Switch
Điều khiển bơm nhiên liệu
10
Injector #1
12V‑Pulse
Mở/đóng kim phun 1
11
Injector #2
12V‑Pulse
Kim phun 2
12
Injector #3
12V‑Pulse
Kim phun 3
13
Injector #4
12V‑Pulse
Kim phun 4
14
Injector #5
12V‑Pulse
Kim phun 5
15
Injector #6
12V‑Pulse
Kim phun 6
16
CAN‑H (High)
2.5‑3.5V (idle)
Dòng CAN bus cao
17
CAN‑L (Low)
1.5‑2.5V (idle)
Dòng CAN bus thấp
18
Ignition Coil Driver
12V‑Pulse
Điều khiển cuộn đánh lửa
19
Boost Pressure Sensor
5V‑Signal
Đo áp suất boost (turbo)
20
TPS (Throttle Position Sensor)
5V‑Signal
Vị trí xả ga
21
EGR Valve Solenoid
12V‑Switch
Điều khiển van EGR
22
A/F Ratio Sensor
0‑5V
Đọc hỗn hợp không khí‑nhiên liệu
23
Battery Voltage Sense
0‑5V
Giám sát điện áp bình
24
Ground (Chassis)
0V
Đất khung xe
25
Auxiliary Power (Ignition On)
+12V (Ign)
Nguồn khi chìa bật
26
Kick‑Down Switch
12V‑Switch
Tín hiệu tăng tốc gấp
27
Idle Air Control (IAC) Motor
12V‑Pulse
Điều khiển van không khí idle
28
Coolant Temperature Sensor (ECT)
5V‑Signal
Nhiệt độ nước làm mát
29
Fuel Pressure Sensor
5V‑Signal
Áp suất nhiên liệu
30
Diagnostic Link Connector (DLC) – Pin 1
–
Giao tiếp OBD‑II (CAN‑H)
31
Diagnostic Link Connector (DLC) – Pin 2
–
Giao tiếp OBD‑II (CAN‑L)
32
Reserved
–
Dành cho future use
Chú ý: Các pin 30‑31 là phần của DLC (Diagnostic Link Connector) tích hợp trong ECU, cho phép kết nối trực tiếp mà không cần cắm dây tới OBD‑II trên bảng điều khiển.
3.2. ECU 8968‑03041 – Động cơ 4‑xy-lanh (1ZZ‑FE)
Pin
Chức năng
Điện áp/Ký hiệu
Mô tả
1
+12V Battery
+12V
Nguồn chính
2
Ground
0V
Đất chung
3
Crankshaft Position Sensor
5V‑Signal
Cảm biến trục khuỷu
4
Camshaft Position Sensor
5V‑Signal
Cảm biến trục cam
5
MAP Sensor
5V‑Signal
Áp suất khí nạp
6
IAT Sensor
5V‑Signal
Nhiệt độ không khí
7
O2 Sensor (Bank 1 Pre‑cat)
0‑5V
Đọc O2 trước bộ chuyển đổi
8
O2 Sensor (Bank 1 Post‑cat)
0‑5V
Đọc O2 sau bộ chuyển đổi
9
Fuel Pump Relay
12V‑Switch
Điều khiển bơm
10
Injector #1
12V‑Pulse
Kim phun 1
11
Injector #2
12V‑Pulse
Kim phun 2
12
Injector #3
12V‑Pulse
Kim phun 3
13
Injector #4
12V‑Pulse
Kim phun 4
14
CAN‑H
2.5‑3.5V
Dòng CAN cao
15
CAN‑L
1.5‑2.5V
Dòng CAN thấp
16
Ignition Coil Driver
12V‑Pulse
Điều khiển cuộn
17
TPS
5V‑Signal
Vị trí xả ga
18
EGR Solenoid
12V‑Switch
Van EGR
19
Boost Sensor
5V‑Signal
Áp suất boost (đối với phiên bản turbo)
20
Coolant Temp Sensor
5V‑Signal
Nhiệt độ nước
21
Battery Voltage Sense
0‑5V
Giám sát điện áp
22
Ground (Chassis)
0V
Đất khung
23
Ignition On Power
+12V (Ign)
Nguồn khi chìa bật
24
Kick‑Down Switch
12V‑Switch
Tín hiệu tăng tốc
25
IAC Motor
12V‑Pulse
Điều khiển không khí idle
26
Reserved
–
Dành cho tương lai
27
Reserved
–
Dành cho tương lai
28
Reserved
–
Dành cho tương lai
29
Reserved
–
Dành cho tương lai
30
DLC Pin 4 (CAN‑H)
–
OBD‑II
31
DLC Pin 5 (CAN‑L)
–
OBD‑II
32
Reserved
–
3.3. ECU 8968‑03050 – Động cơ 4‑xy‑lanh 2.0L (ND‑engine)
Pin
Chức năng
Điện áp/Ký hiệu
Ghi chú
1
+12V Battery
+12V
2
Ground
0V
3
Crankshaft Position
5V‑Signal
4
Camshaft Position
5V‑Signal
5
MAP Sensor
5V‑Signal
6
IAT Sensor
5V‑Signal
7
O2 Sensor Bank 1 (Pre‑cat)
0‑5V
8
O2 Sensor Bank 1 (Post‑cat)
0‑5V
9
Fuel Pump Relay
12V‑Switch
10
Injector #1
12V‑Pulse
11
Injector #2
12V‑Pulse
12
Injector #3
12V‑Pulse
13
Injector #4
12V‑Pulse
14
CAN‑H
2.5‑3.5V
15
CAN‑L
1.5‑2.5V
16
Ignition Coil Driver
12V‑Pulse
17
TPS
5V‑Signal
18
EGR Solenoid
12V‑Switch
19
Coolant Temp Sensor
5V‑Signal
20
Battery Voltage Sense
0‑5V
21
Ground (Chassis)
0V
22
Ignition On Power
+12V (Ign)
23
Kick‑Down Switch
12V‑Switch
24
IAC Motor
12V‑Pulse
25‑30
Reserved
–
31
DLC Pin 6 (CAN‑H)
–
32
DLC Pin 14 (CAN‑L)
–
Tip: Khi làm việc với các ECU có số pin lớn hơn 30, thường có các chân “reserved” (dành cho tương lai) hoặc các chân dành cho các tùy chọn tùy chỉnh mà nhà sản xuất không công bố. Tránh kết nối hoặc đo trên những chân này nếu không có tài liệu hỗ trợ.

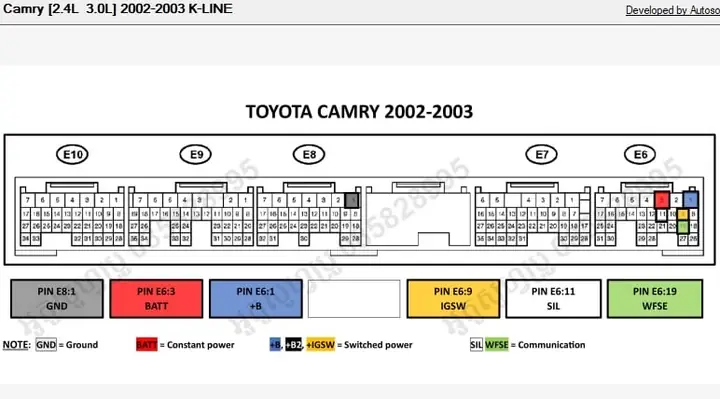

Toyota Ecu Pinout
Có thể bạn quan tâm: Toyota East Saigon – Địa Chỉ Tin Cậy Cho Mọi Nhu Cầu Ô Tô Tại Thành Phố Hồ Chí Minh
4. Cách đo và kiểm tra các chân quan trọng
4.1. Dụng cụ cần chuẩn bị
Dụng cụ
Mô tả
Lưu ý
Multimeter (digital)
Đo điện áp, điện trở, continuity
Kiểm tra pin ổn định, đặt chế độ DC voltage
Oscilloscope
Đo dạng sóng tín hiệu (pulse, PWM)
Đặc biệt hữu ích cho cam/crank sensor
Scan tool (Toyota Techstream, ELM327)
Đọc dữ liệu OBD‑II, thực hiện reset
Đảm bảo hỗ trợ Toyota CAN
Wiring harness adapter (Toyota 16‑pin to OBD)
Kết nối nhanh
Không làm hỏng cáp
Relay test kit
Kiểm tra các relay (fuel pump, ignition)
Đảm bảo công suất phù hợp
4.2. Kiểm tra nguồn +12V và Ground
Xác định pin 1 (+12V) trên ECU. Đặt multimeter ở chế độ DC voltage, đưa một đầu đo vào pin 1, đầu còn lại vào chassis ground (pin 2 hoặc khung xe). Đọc giá trị 12.0‑12.8V khi chìa bật (IGN ON). Nếu giá trị thấp (<11.5V) có thể có vấn đề dây nguồn hoặc cầu chì.
Kiểm tra ground: Đặt multimeter ở chế độ continuity, nối một đầu vào pin 2 (ground) và đầu còn lại vào thân xe. Đọc 0Ω (hoặc <0.1Ω). Nếu có điện trở cao, kiểm tra các kết nối đất.
4.3. Kiểm tra cảm biến vị trí trục khuỷu (Crankshaft Position Sensor)
Pin 4 (hoặc 3 trong một số phiên bản) là tín hiệu. Khi động cơ quay, cảm biến sẽ tạo ra xung PWM.
Sử dụng oscilloscope: Đặt đầu dò lên pin tín hiệu, gắn đất vào ground. Khi quay tay động cơ (đánh bằng dụng cụ), bạn sẽ thấy dạng sóng rising edge tương ứng với mỗi răng cam. Tần số tăng theo tốc độ quay.
Nếu sóng không xuất hiện hoặc dạng sóng bất thường, cảm biến hoặc dây dẫn có thể bị hỏng.
4.4. Kiểm tra MAP sensor (Pin 5)
Đặt multimeter ở chế độ DC voltage.
Khi động cơ tắt, MAP thường cho ~5V (đầu vào 5V từ ECU). Khi động cơ chạy, điện áp giảm xuống khoảng 0.5‑1.5V tùy vào áp suất.
So sánh giá trị thực tế với thông số trong service manual. Nếu điện áp luôn ở mức 5V hoặc 0V, sensor có thể hỏng.
4.5. Kiểm tra kim phun (Injectors)
Mỗi kim phun được điều khiển bằng pulse 12V (pin 10‑15 tùy mẫu).
Dùng oscilloscope để kiểm tra dạng sóng pulse khi động cơ đang chạy. Độ rộng xung (pulse width) sẽ thay đổi theo tải và tốc độ.
Kiểm tra điện trở cuộn: Tháo kim phun, đo điện trở giữa hai cực, thường trong khoảng 12‑16Ω. Độ lệch >20% so với thông số chuẩn báo lỗi kim phun.
4.6. Kiểm tra CAN bus (Pin 16‑17 hoặc 14‑15)
CAN‑H và CAN‑L nên có điện áp chênh lệch khoảng 2V (ví dụ: CAN‑H 2.5V, CAN‑L 1.5V) khi xe ở trạng thái nghỉ.
Dùng oscilloscope để đo dạng sóng differential. Nếu không có tín hiệu hoặc có nhiễu lớn, có thể có vấn đề với dây CAN hoặc module khác.
5. Ứng dụng thực tiễn của pinout
5.1. Chẩn đoán lỗi bằng cách “tạm ngắt” các chân
Khi có mã lỗi P0300 (Random Misfire) hoặc P0171 (Lean Condition), bạn có thể:
Tạm ngắt O2 sensor (pin 7 hoặc 8). Nếu lỗi biến mất, có khả năng sensor hoặc dây dẫn bị ngắn.
Tạm ngắt MAP sensor (pin 5). Nếu lỗi “MAP/MAF circuit” xuất hiện, có vấn đề với sensor.
Tạm ngắt TPS (pin 20). Nếu mã lỗi “Throttle Position Sensor” xuất hiện, xác nhận nguồn gốc.
Nếu muốn lắp wideband O2 để đo chính xác AFR (Air‑Fuel Ratio), bạn cần một đầu vào analog (voltage) trên ECU. Thông thường, các ECU không có “free analog input”. Tuy nhiên, bạn có thể:
Sử dụng chân “Reserved” (ví dụ pin 25‑30) và lập trình lại bằng ECU reflashing (sử dụng Tactrix Openport hoặc ECUFlash) để ánh xạ tín hiệu wideband vào một kênh đo của ECU.
Hoặc cắm vào pin 23 (Battery Voltage Sense) và đọc giá trị qua OBD‑II (sử dụng công cụ hỗ trợ read raw data). Một số tuner chọn cách này vì nó không yêu cầu thay đổi phần cứng.
5.3. Tự chế “engine data logger” dựa trên pinout
Bạn muốn ghi lại dữ liệu thời gian thực (rpm, MAP, IAT, TPS) để phân tích hiệu suất:
Kết nối một microcontroller (Arduino, ESP32) vào các chân tín hiệu analog (MAP, IAT, TPS) thông qua voltage divider để giảm điện áp xuống 3.3V.
Sử dụng CAN transceiver (MCP2551) để đọc dữ liệu CAN‑H/L và giải mã các thông điệp OBD‑II.
Lập trình microcontroller ghi dữ liệu lên thẻ SD hoặc truyền qua Wi‑Fi/Bluetooth tới smartphone.
5.4. Sửa chữa “fuel pump not working” nhanh chóng
Khi fuel pump không hoạt động, các bước dựa trên pinout:
Kiểm tra pin 9 (Fuel Pump Relay Control) bằng cách đo điện áp 12V khi chìa bật. Nếu có 12V nhưng pump không hoạt động, có thể là pump hỏng.
Kiểm tra relay: Tháo relay, đo điện trở giữa các chân coil (khoảng 70‑100Ω). Đo điện áp trên coil khi bật.
Nếu relay và nguồn đều ổn, kiểm tra ground pin 2 và pin 24 (chassis ground) để chắc chắn rằng pump nhận đủ đất.
5.5. Tối ưu “kick‑down” cho xe đua
Trong chế độ tăng tốc gấp, pin 26 (Kick‑Down Switch) gửi tín hiệu tới ECU để mở rộng thời gian mở van và tăng lượng nhiên liệu. Bạn có thể:
Thay đổi thời gian “kick‑down” bằng cách lập trình lại bản đồ nhiên liệu (fuel map) trong ECU, dựa trên dữ liệu pinout để xác định thời điểm và độ dài pulse.
Lắp một công tắc “quick‑shift” vào pin 26 để kích hoạt kick‑down nhanh hơn, hữu ích cho drag racing.
6. Lưu ý an toàn khi làm việc với ECU
Luôn tắt nguồn (disconnect battery) trước khi tháo rời ECU, ngoại trừ khi đo nguồn pinout trong trạng thái “ON”. Điều này bảo vệ cả bạn và bo mạch khỏi ngắn mạch.
Sử dụng dụng cụ cách điện (insulated tools) để tránh chạm vào các chân nguồn +12V.
Không áp dụng điện áp quá mức: Hầu hết các chân tín hiệu chỉ chịu 5V. Nếu bạn vô tình đưa 12V vào chân analog, có thể gây hỏng vĩnh viễn.
Kiểm tra lại kết nối trước khi khởi động động cơ. Đặc biệt chú ý tới các chân ground – nếu mất đất, ECU có thể hoạt động không ổn định hoặc gây lỗi “random misfire”.
Sử dụng ESD‑safe mat và cổ tay chống tĩnh điện khi làm việc với bo mạch điện tử nhạy cảm.
7. Tổng kết
Pinout là “bản đồ” không thể thiếu khi làm việc với Toyota ECU. Hiểu rõ mỗi chân làm gì giúp bạn chẩn đoán nhanh, sửa chữa hiệu quả và thậm chí thực hiện các dự án tùy biến.
Bảng pinout chi tiết cho các phiên bản ECU 8968‑03040, 8968‑03041 và 8968‑03050 đã được trình bày, kèm theo các thông số điện áp và mô tả ngắn gọn.
Các phương pháp đo lường (multimeter, oscilloscope, scan tool) và các ứng dụng thực tiễn (chẩn đoán lỗi, thêm cảm biến, data logger, tối ưu kick‑down) đã được minh hoạ cụ thể.
An toàn luôn là ưu tiên số một: luôn ngắt nguồn, dùng dụng cụ cách điện và tránh áp dụng điện áp vượt quá giới hạn.
Hy vọng bài viết này sẽ là cẩm nang tin cậy cho các kỹ thuật viên, người đam mê ô tô và những ai muốn “đào sâu” vào hệ thống điện của Toyota. Khi đã nắm vững pinout, bạn sẽ không còn lo lắng trước những lỗi điện phức tạp, mà thay vào đó có thể đánh giá, sửa chữa và nâng cấp một cách chuyên nghiệp và an toàn. Chúc bạn thành công trên mọi hành trình!
