Mở đầu

Trong thế giới ô tô hiện đại, ECU (Engine Control Unit) – hay còn gọi là bộ điều khiển động cơ – là một trong những thành phần quan trọng nhất, quyết định đến hiệu suất, tiêu thụ nhiên liệu và độ bền của xe. Đối với các chủ sở hữu và kỹ thuật viên bảo dưỡng ô tô Toyota, việc hiểu rõ các chân (pins) của ECU không chỉ giúp chẩn đoán lỗi nhanh chóng mà còn mở ra cơ hội tùy chỉnh, nâng cấp và tối ưu hoá hoạt động của xe. Bài viết dưới đây sẽ cung cấp một cái nhìn toàn diện, chi tiết và thực tiễn về Toyota ECU pins: từ cấu trúc, chức năng, cách nhận dạng, cách kiểm tra cho đến các lưu ý an toàn quan trọng.

1. Tổng quan về ECU của Toyota

1.1. Vai trò của ECU trong hệ thống động cơ

  • Điều khiển thời gian bơm nhiên liệu: ECU tính toán lượng nhiên liệu cần bơm vào buồng đốt dựa trên dữ liệu từ cảm biến.
  • Quản lý thời gian đánh lửa: Định thời điểm bùng nổ của bugi để đạt công suất tối ưu.
  • Kiểm soát hệ thống khí thải: Điều chỉnh vòng quay van EGR, hệ thống tái tuần hoàn khí thải, và các cảm biến O2.
  • Giám sát các cảm biến: Nhận dữ liệu từ cảm biến áp suất dầu, nhiệt độ nước làm mát, vị trí cam, vị trí trục khuỷu, v.v…

1.2. Các loại ECU phổ biến trên các dòng Toyota

Dòng xe Năm sản xuất Loại ECU Điện áp hoạt động Giao tiếp
Corolla (E150) 2006‑2026 2ZZ‑GE ECU 12 V CAN bus
Camry (XV40) 2006‑2026 2GR‑FE ECU 12 V CAN bus
Hilux (N10) 2005‑2026 1KD‑FTV ECU 12 V CAN bus
Prius (NHW10) 2003‑2009 Hybrid ECU (HCU) 12 V CAN + LIN

Mỗi loại ECU có số lượng và bố trí chân (pins) khác nhau, tùy thuộc vào độ phức tạp của hệ thống và số lượng cảm biến cần kết nối.

2. Cấu trúc chung của một đầu nối ECU Toyota

2.1. Hình dạng và chuẩn kết nối

  • Connector dạng 2‑row (hai hàng) hoặc 3‑row (ba hàng), thường được bảo vệ bằng vỏ nhựa cao su chịu nhiệt.
  • Số chân: Thông thường từ 30 đến 70 pins, một số mẫu cao cấp có tới 100 pins.
  • Chuẩn pin: Toyota thường sử dụng chuẩn DIN hoặc OEM Toyota riêng, không tương thích với các hãng khác.

2.2. Đánh số chân

  • Số thứ tự được in trên bề mặt phía trên của connector, thường bắt đầu từ góc trên bên trái và đi theo chiều kim đồng hồ.
  • Màu sắc của dây thường được mã hoá:
  • Đỏ: nguồn 12 V (Battery)
  • Đen: Ground (GND)
  • Xanh lá: tín hiệu cảm biến (sensor)
  • Vàng: tín hiệu dữ liệu (CAN, K‑Line)

2.3. Bảng mã màu và ký hiệu chuẩn

Màu dây Chức năng Ghi chú
Đỏ VCC (12 V) Thường là pin 1 hoặc 2
Đen GND Nhiều pin GND để giảm nhiễu
Xanh dương CAN‑H Đôi với CAN‑L (xanh lá)
Xanh lá CAN‑L
Trắng K‑Line (ISO‑9141)
Vàng LIN bus Dùng trong hệ thống hạng nhẹ
Cam Sensor nhiệt Thường là sensor nước làm mát
Đỏ‑đỏ Relay Supply Độ điện áp cao hơn (24 V) trong một số mẫu

3. Danh sách chi tiết các pins quan trọng trên ECU Toyota (ví dụ: ECU 2ZZ‑GE – Corolla)

Lưu ý: Bảng dưới đây chỉ là ví dụ điển hình. Các mẫu ECU khác có thể có số thứ tự và chức năng khác nhau. Khi làm việc thực tế, luôn tham khảo sơ đồ điện (wiring diagram) của xe cụ thể.

Pin Chức năng Mô tả chi tiết Điện áp / Tín hiệu
1 VCC (Battery) Cung cấp nguồn 12 V cho ECU +12 V
2 GND Đấu nối đất chính 0 V
3 MAP Sensor (Manifold Absolute Pressure) Đo áp suất khí nạp 0‑5 V (analog)
4 MAF Sensor (Mass Air Flow) Đo lưu lượng không khí 0‑5 V (analog)
5 Throttle Position Sensor (TPS) Vị trí van mở 0‑5 V
6 Crankshaft Position Sensor (CKP) Tín hiệu vị trí trục khuỷu Tín hiệu Hall (pulses)
7 Camshaft Position Sensor (CMP) Tín hiệu vị trí cam Tín hiệu Hall (pulses)
8 Engine Coolant Temperature (ECT) Nhiệt độ nước làm mát 0‑5 V
9 Oxygen Sensor (O2 Bank 1) Đọc mức O2 0‑1 V (narrowband)
10 Oxygen Sensor (O2 Bank 2) Đọc mức O2 0‑1 V
11 Fuel Pump Relay Control Điều khiển relay bơm nhiên liệu 12 V (on/off)
12 Injector 1 Điều khiển bơm 1 12‑30 V pulsed
13 Injector 2 Điều khiển bơm 2 12‑30 V pulsed
14 Injector 3 Điều khiển bơm 3 12‑30 V pulsed
15 Injector 4 Điều khiển bơm 4 12‑30 V pulsed
16 CAN‑H Đường cao (High) của mạng CAN 2.5‑3.5 V (idle)
17 CAN‑L Đường thấp (Low) của mạng CAN 2.5‑3.5 V (idle)
18 K‑Line Giao tiếp OBD‑II (ISO‑9141) 12 V (idle)
19 Ignition Power Cung cấp nguồn cho cuộn đánh lửa 12 V
20 IAC Valve (Idle Air Control) Điều khiển lưu lượng không khí không tải 12 V
21‑30 Reserved / Future use Dành cho các tính năng mở rộng —
31 Immobilizer Signal Xác thực chìa khóa 12 V (on/off)
32 Battery Temperature Sensor Nhiệt độ bình ắc quy 0‑5 V
33 Transmission Speed Sensor Tốc độ truyền động (đối với tự động) 0‑5 V
34 Brake Switch Tín hiệu phanh 0‑12 V
35 Clutch Switch Tín hiệu côn (đối với số sàn) 0‑12 V
36 Airbag Signal Tín hiệu bảo hiểm 12 V
37‑40 Ground (Additional) Đấu nối đất bổ sung 0 V

3.1. Các pins quan trọng đối với chẩn đoán

  • Pin 16 & 17 (CAN‑H/L): Nếu mạng CAN mất liên lạc, các lỗi OBD‑II sẽ xuất hiện. Kiểm tra điện áp và độ trở kháng (≈ 60 Ω giữa H và L) là cách nhanh nhất.
  • Pin 6 & 7 (CKP & CMP): Lỗi tín hiệu vị trí trục khuỷu/cam thường gây misfire hoặc không khởi động. Đo độ rộng xung (pulse width) bằng oscilloscope.
  • Pin 3‑5 (MAP, MAF, TPS): Đọc giá trị voltage qua multimeter hoặc scan tool để xác định độ chính xác cảm biến.
  • Pin 11 (Fuel Pump Relay): Kiểm tra nguồn 12 V khi chìa khóa bật, nếu không có điện thì có thể là relay hỏng hoặc ECU không gửi tín hiệu.

4. Cách kiểm tra và chẩn đoán các pins ECU Toyota

4.1. Dụng cụ cần chuẩn bị

Dụng cụ Mô tả Lưu ý
Multimeter (digital) Đo điện áp, điện trở, continuity Chọn chế độ DC voltage 0‑20 V
Oscilloscope Quan sát dạng sóng Tốc độ mẫu ≥ 1 MS/s
Scan tool OBD‑II (Toyota Techstream) Đọc mã lỗi, dữ liệu thời gian thực Kết nối qua cổng OBD
Wiring diagram (sơ đồ điện) Tham khảo vị trí pin Phiên bản phù hợp với VIN
Test light (đèn kiểm tra) Kiểm tra nguồn/ground nhanh Không dùng cho tín hiệu analog
Jumper wires & relay tester Thử nghiệm relay Đảm bảo cách điện

4.2. Kiểm tra nguồn và ground

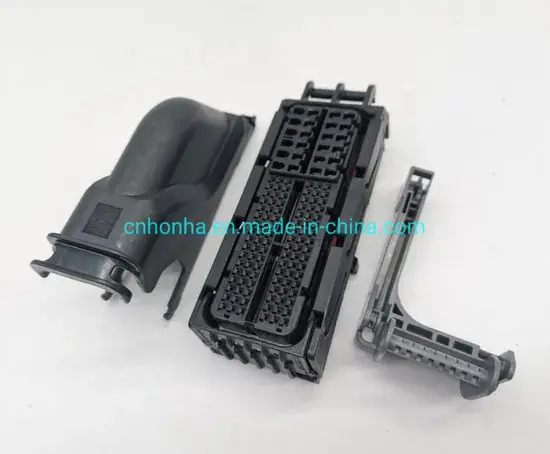

Toyota Ecu Pins
Toyota Ecu Pins
  1. Xác định pin VCC (thường là Pin 1). Đặt multimeter ở chế độ DC voltage, đo giữa pin VCC và một ground (pin 2). Kết quả phải ở khoảng 11.8‑12.6 V khi chìa khóa ở vị trí “ON”.
  2. Kiểm tra ground: Đặt multimeter ở chế độ continuity, nối một đầu vào ground của ECU, đầu còn lại vào khung xe (chassis). Đọc giá trị ≤ 0.1 Ω. Nếu cao, cần kiểm tra dây ground và các cọc nối đất.

4.3. Kiểm tra tín hiệu cảm biến (analog)

  • MAP Sensor (Pin 3): Khi động cơ tắt, áp suất khí nạp ≈ môi trường (≈ 0 V). Khi động cơ chạy, áp suất sẽ tăng lên 2‑4 V tùy tải.
  • MAF Sensor (Pin 4): Khi không có không khí, điện áp ≈ 0.5 V; khi động cơ hoạt động ở 3000 rpm, điện áp ≈ 4.5 V.
  • ECT (Pin 8): Nhiệt độ lạnh (≈ 20 °C) → ~0.9 V; Nhiệt độ cao (≈ 100 °C) → ~2.5 V.

4.4. Kiểm tra tín hiệu số (pulses)

  • CKP (Pin 6) và CMP (Pin 7): Kết nối oscilloscope, đặt trigger trên tín hiệu, đo độ rộng xung và tần số. Đối với 4‑xung (4‑stroke) động cơ 4 xi-lanh, tần số ở 2000 rpm ≈ 33 Hz (một vòng quay trục khuỷu = 2 xung). Nếu không có xung hoặc xung quá yếu, cảm biến hoặc dây nối có vấn đề.
  • K‑Line (Pin 18): Dùng scan tool để đọc dữ liệu. Nếu không có phản hồi, kiểm tra continuity và độ trở 60 Ω.

4.5. Kiểm tra mạng CAN

  1. Đặt multimeter ở chế độ đo điện áp DC, đo giữa CAN‑H và CAN‑L. Khi không có tải, giá trị khoảng 2.5 V.
  2. Dùng oscilloscope để quan sát dạng sóng: dạng là differential 2‑V swing (điểm cao 3.5 V, điểm thấp 1.5 V) với tần số 500 kHz‑1 MHz.
  3. Kiểm tra termination resistor (120 Ω) ở mỗi đầu dây CAN. Nếu mất, mạng sẽ có lỗi “CAN bus off”.

4.6. Kiểm tra relay và actuator

  • Fuel Pump Relay (Pin 11): Khi chìa khóa bật, đo 12 V trên pin relay. Nếu không, kiểm tra tín hiệu từ ECU (pin 11) và relay.
  • Injectors (Pin 12‑15): Dùng oscilloscope để đo pulse width (thường 1‑3 ms). Độ rộng càng lớn → lượng nhiên liệu bơm vào càng nhiều.

5. Thông thường các lỗi liên quan đến pins ECU và cách khắc phục

Lỗi Triệu chứng Pins có thể liên quan Hướng khắc phục
Check Engine Light (P0300 – Random Misfire) Rung máy, tiêu thụ nhiên liệu tăng CKP, CMP, MAP, MAF, Injector Kiểm tra xung CKP/CMP, đo MAP/MAF, kiểm tra injector pulse
No Start (P0600 – Communication Error) Xe không khởi động, không có tín hiệu CAN‑H/L, VCC, GND Kiểm tra nguồn, ground, termination resistor, dây CAN
Battery Drain (ECU draws current) Pin 12 V rò rỉ khi tắt VCC, Ground, Immobilizer Đo dòng tiêu thụ (≤ 50 mA khi tắt), kiểm tra relay immobilizer
Oxygen sensor error (P0135) Hiệu suất giảm, tiêu thụ nhiên liệu cao O2 sensor pins, Heater circuit Kiểm tra nguồn 12 V cho heater, đo điện trở nhiệt
Engine Overheat (P0117) Nhiệt độ quá cao, quạt không hoạt động ECT sensor, Fan relay Đo điện trở sensor, kiểm tra tín hiệu fan relay
Transmission Shift Delay (P0700) Trễ chuyển số, cảm biến tốc độ Transmission Speed Sensor, CAN Kiểm tra tín hiệu tốc độ, kiểm tra mạng CAN

6. Thực hành: Thay thế hoặc nâng cấp ECU trên Toyota

6.1. Khi nào cần thay ECU?

  • Hư hỏng vật lý: Đốt cháy, nước ngập, va chạm mạnh.
  • Lỗi firmware: Khi không thể reset bằng re‑flash.
  • Nâng cấp hiệu suất: Đối với các dự án tuning, cần ECU có khả năng map tùy chỉnh (ví dụ: ECU MegaSquirt, AEM).

6.2. Quy trình thay thế chuẩn

  1. Ngắt nguồn: Rút cáp âm, chờ 5‑10 giây để các tụ điện xả.
  2. Tháo connector: Nhấn kẹp (clip) và kéo ra nhẹ nhàng. Tránh kéo dây.
  3. Kiểm tra pins: So sánh số lượng và vị trí pin trên ECU cũ và mới. Đảm bảo đánh số đúng.
  4. Lắp lại: Đặt ECU mới, nhấn connector cho đến khi kẹp “click”.
  5. Kết nối nguồn và kiểm tra: Rút cáp âm, bật chìa khóa, kiểm tra có lỗi OBD không.
  6. Lập trình ECU: Dùng Techstream hoặc Toyota ECU Flash Tool để nạp bản firmware chuẩn hoặc bản tùy chỉnh.

6.3. Lưu ý khi nâng cấp

  • Độ tương thích pin: Một số ECU aftermarket có số lượng pin khác; cần adapter harness.
  • Hỗ trợ sensor: Các sensor gốc (MAP, MAF, O2) thường vẫn được sử dụng; nếu thay sensor mới, cần calibrate.
  • Cập nhật bản đồ (map): Đối với xe hiệu suất, cần tuning software (ECU Flash, TunerPro) để điều chỉnh AFR, timing, boost (đối với turbo).

7. An toàn khi làm việc với ECU và các pins

Rủi ro Biện pháp phòng ngừa
Sốc điện (đặc biệt khi có 24 V trên một số mẫu) Đảm bảo xe tắt, rút cáp âm, đeo găng tay cách điện
Hư hỏng dây cáp Không kéo mạnh, dùng công cụ nhựa để tháo connector
Nhiễu điện (EMI) Đảm bảo grounding tốt, tránh đặt thiết bị điện tử gần dây CAN khi kiểm tra
Làm hỏng ECU (đốt cháy tụ) Khi đo điện áp, không để đa cực ngắn mạch; sử dụng current limiting trên multimeter
Lỗi lập trình Sao lưu bản firmware gốc trước khi flash; dùng phần mềm chính hãng

8. Các nguồn tài liệu và công cụ hỗ trợ

  1. Toyota Service Information (TSI) / Techstream – Cung cấp wiring diagram, pinout chi tiết và phần mềm chẩn đoán.
  2. Alldata & Mitchell1 – Cơ sở dữ liệu kỹ thuật cho hầu hết các mẫu Toyota.
  3. ECU Pinout Database (ECU‑Pins.com) – Trang web tổng hợp pinout các loại ECU trên toàn thế giới, bao gồm Toyota.
  4. YouTube Channels: “Toyota Tech Tips”, “Mighty Car Mods” – Có các video thực tế về kiểm tra pins và chẩn đoán.
  5. Cộng đồng diễn đàn: ToyotaNation, ClubLexus, và Reddit r/Toyota – Nơi chia sẻ kinh nghiệm thực tế và sơ đồ wiring cá nhân.

9. Kết luận

Việc hiểu và nắm vững các pins của Toyota ECU không chỉ giúp các kỹ thuật viên chẩn đoán lỗi nhanh, chính xác mà còn mở ra cơ hội tùy chỉnh, tối ưu hoá hiệu suất động cơ. Bằng cách nắm bắt cấu trúc connector, chức năng từng pin, và áp dụng quy trình kiểm tra chuẩn (đo nguồn, ground, tín hiệu analog và số), bạn có thể:

  • Giảm thời gian bảo dưỡng từ vài giờ xuống còn vài phút.
  • Phát hiện sớm các vấn đề như rò rỉ điện, hỏng cảm biến hay lỗi mạng CAN.
  • Thực hiện nâng cấp ECU một cách an toàn và hiệu quả, đồng thời tránh những lỗi nghiêm trọng có thể gây hư hỏng toàn bộ hệ thống điện.

Hãy luôn tuân thủ các nguyên tắc an toàn, sử dụng đúng dụng cụ và tham khảo sơ đồ điện chính xác cho từng mẫu xe. Khi làm đúng, bạn sẽ có được một chiếc Toyota luôn vận hành trơn tru, tiết kiệm nhiên liệu và đáp ứng mọi nhu cầu của người lái.

Chúc bạn thành công trong việc khám phá và làm việc với Toyota ECU pins!
